(500239) Накінечник мідний луджений штирьовий C45N, 6мм², ширина-5мм, довжина-10мм, TAKEL

(500239) Накінечник мідний луджений штирьовий C45N, 6мм², ширина-5мм, довжина-10мм, TAKEL

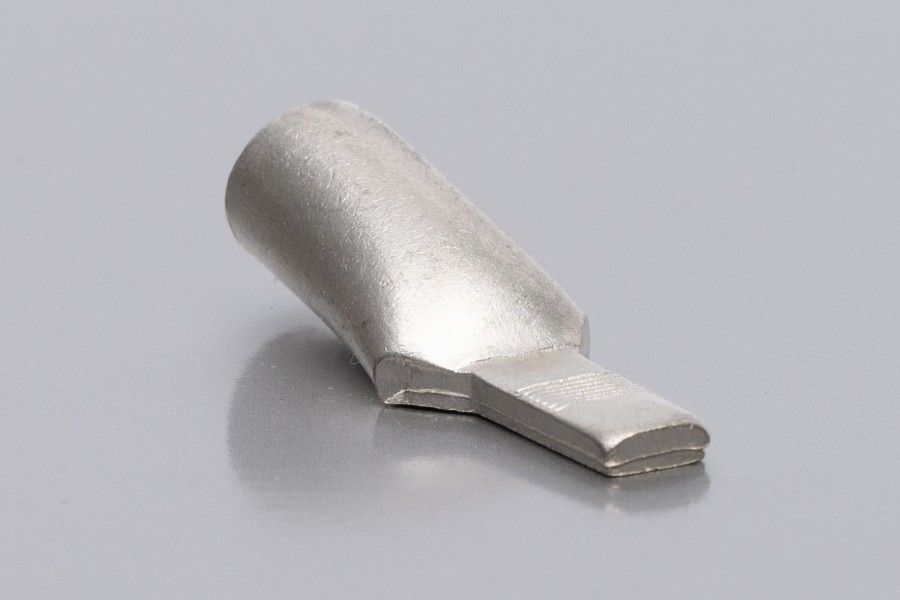

Штирьовий мідний наконечник без ізоляції для мідних проводів

Опис:
Штирьові мідні наконечники без ізоляції застосовуються для надійного з'єднання мідних проводів та кабелів із автоматичними вимикачами, пристроями захисту та комутаційним обладнанням. Вони призначені для контактних груп, конструкція яких не підтримує встановлення силових кільцевих наконечників.

Характеристики наконечника:

• Тип: мідний штирьовий наконечник без ізоляції;

• Матеріал: високоякісна мідь марки М1 (чистота 99,9%);

• Покриття: захисний шар олова з додаванням вісмуту;

• Номінальна напруга: до 6000 В;

• Метод монтажу: опресування;

• Рекомендований профіль опресування: гексагональний;

• Клас гнучкості проводів: 1–3;

• Фаска: присутня;

• Оглядове вікно: відсутнє;

• Сертифікація в Україні: не потребує обов'язкового декларування;

• Одиниця виміру: штука (мінімальне замовлення — 1 шт.).

Рекомендації щодо вибору штирьового наконечника:

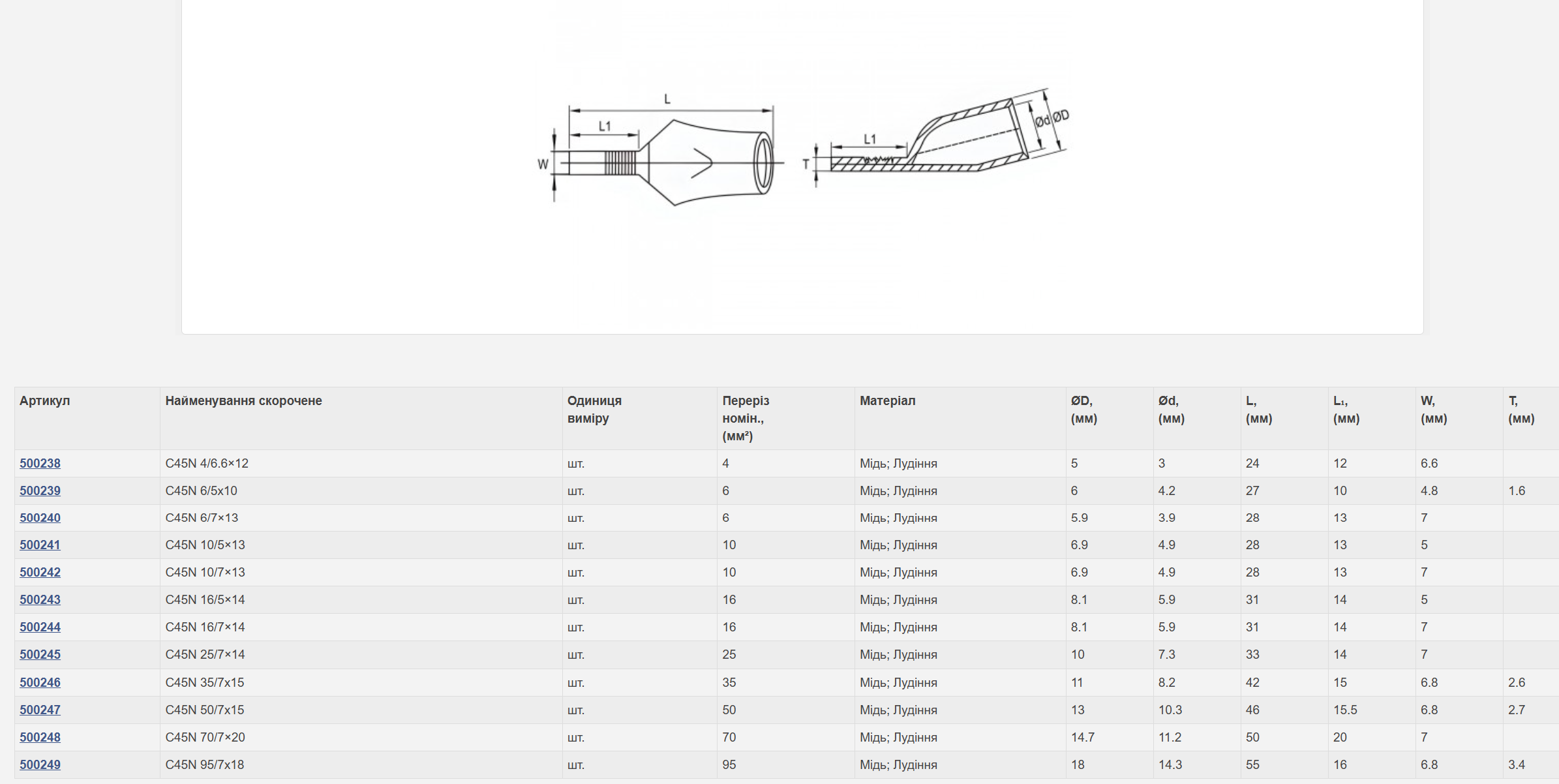

При підборі наконечника важливо враховувати розміри контактного штиря:

• Ширина контактного майданчика не повинна перевищувати ширину отвору контактної групи обладнання.

• Довжина має бути такою, щоб забезпечити надійне кріплення за допомогою притискної пластини або гвинта.

Важлива інформація для монтажу:

• Якщо використовується інструмент із гексагональним профілем опресування, внутрішній діаметр хвостової частини наконечника має відповідати діаметру кабельної жили (допустиме перевищення — не більше 5%).

• Якщо діаметр наконечника більший за діаметр жили більш ніж на 5%, слід застосовувати опресувальний інструмент з клиноподібним профілем.

Рекомендовані моделі інструментів для опресування:
504115, 504116, 504117, 504119.
