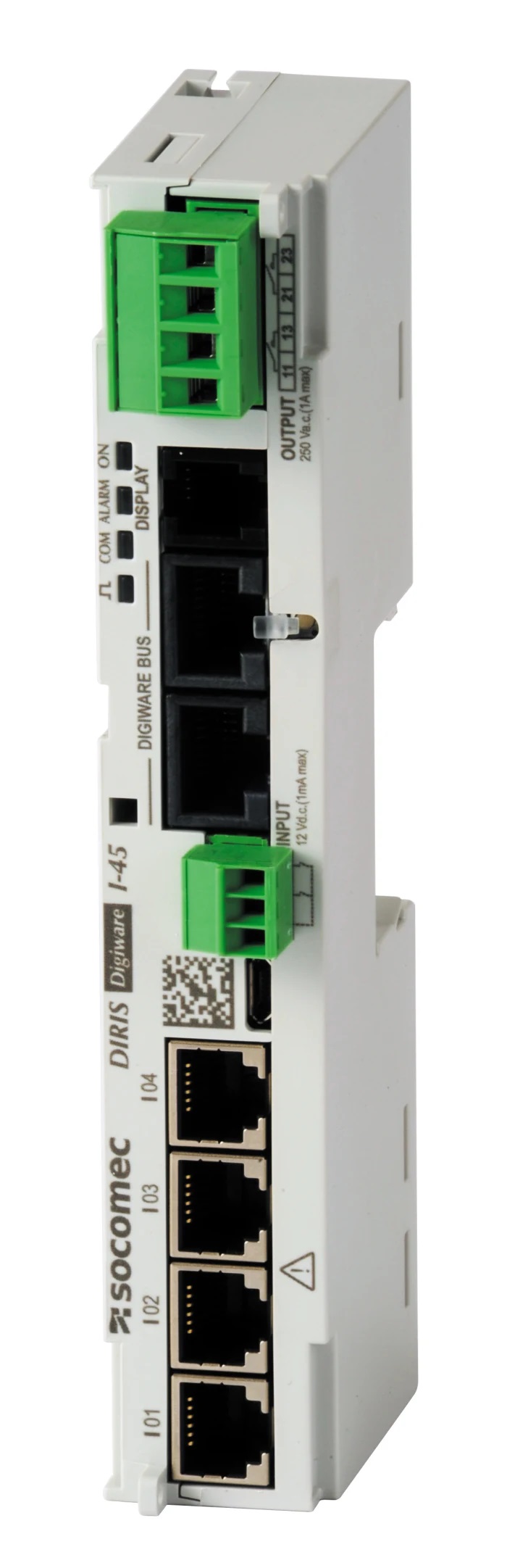

Модуль вимірювання струму Socomec DIRIS Digiware I-45 (входи вимірювання струму з 2 дискретними входами (2DI) та 2 дискретними виходами (2DO), арт. 48290131) — вимірює споживання та здійснює моніторинг системи в найближчій до навантажень точці. Модулі DIRIS Digiware Iac застосовуються для розподілу навантажень, що підлягають вимірюванню або моніторингу, за допомогою незалежних струмових входів.

Технічні переваги та конструктивні особливості модуля I-45

• Поєднання вимірювання струму з дискретними входами/виходами (2DI/2DO) для інтеграції сигналів автоматики в загальний контур обліку;
• Експлуатаційна гнучкість модуля дозволяє розподіляти точки вимірювання максимально близько до навантаження, підвищуючи точність обліку по кожному приєднанню.
• входи вимірювання струму з 2 дискретними входами (2DI) та 2 дискретними виходами (2DO) — можна вимірювати, наприклад, одне трифазне навантаження або декілька незалежних однофазних навантажень одночасно;
• З'єднання RJ45 та RJ12 забезпечують швидке підключення модуля до шини Digiware та до датчиків струму з автоматичним налаштуванням підключених датчиків;

Комплексна система захисту обладнання

Струмові входи модуля розраховані на роботу з датчиками струму серії TE або TR, що виключає прямий контакт електроніки модуля з повним робочим струмом навантаження. Автоматичне налаштування підключених датчиків по RJ12 знижує ризик помилок конфігурації при монтажі та подальшому обслуговуванні. Компактна модель з дискретними входами/виходами (2DI/2DO) без розширеного числа струмових входів — для задач, де важливіша автоматика, ніж кількість приєднань.

Галузі застосування та особливості монтажу

Модуль встановлюється на DIN-рейку максимально близько до контрольованих приєднань та підключається до датчиків струму по RJ12, а до шини Digiware — по RJ45. Гнучкість незалежних входів робить модуль зручним там, де навантаження територіально рознесені всередині щита:

• багатоточкові системи енергомоніторингу виробничих ліній та розподільчих щитів;
• модернізація щита додатковими точками обліку без заміни основного аналізатора мережі.
• поприєднувальний облік декількох незалежних однофазних навантажень в одному щиті;
• моніторинг одного трифазного навантаження з високою точністю вимірювання;
