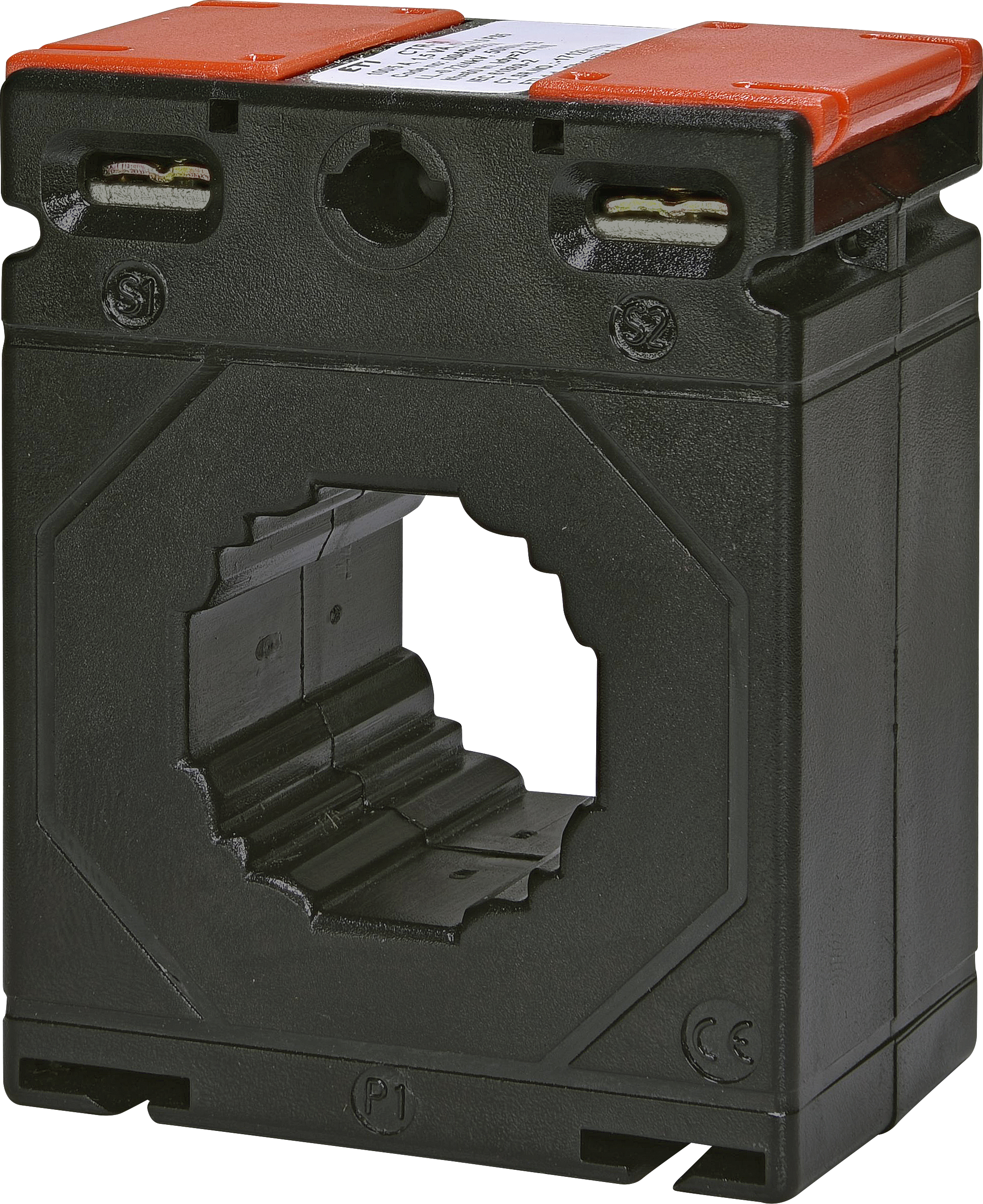

(4805512) Трансформатор струму CTR-30, 500/5, 10VA, CL.0.5, 31x11, ETI

(4805512) Трансформатор струму CTR-30, 500/5, 10VA, CL.0.5, 31x11, ETI

Трансформатор Струма ETI CTR-30 4805512 з коефіцієнтом трансформації 500/5 А та класом точності 0.5 (10 ВА) призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Встановлюється на ізольований провідник або шину з перетином, що відповідає вікну 31 мм.

Технічні переваги та конструктивні особливості 4805512

• Коефіцієнт трансформації 500/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5 (10 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 31 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Випробувальна напруга ізоляції 4 кВ (50 Гц, 1 хв): клас ізоляції E (до 120°C) забезпечує безпечну гальванічну розв'язку вимірювального ланцюга.
• Термічна стійкість до Струм КЗ до 2,5×Iterm: зберігає працездатність при короткочасних навантаженнях мережі.
• Корпус зі склонаповненого полікарбонату (10%), UL 94V-0: самозагасаючий матеріал, стійкий до спалаху при аварійних режимах.

Точність вимірювання та безпека експлуатації

Трансформатор 4805512 розрахований на робочу температуру від −20°C до +45°C (зберігання −50…+80°C) без втрати класу точності. Клемна колодка вторинної обмотки закрита кришкою (IP20), що знижує ризик випадкового контакту з Струмоведучими частинами під час обслуговування щита.

Галузь застосування та монтаж

Компактна конструкція 4805512 дозволяє закріпити його безпосередньо на шині розподільчого пристрою без додаткового кріплення. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
