(4805506) Трансформатор струму CTR-30, 125/5, 2.5VA, CL.0.5, 31x11, ETI

(4805506) Трансформатор струму CTR-30, 125/5, 2.5VA, CL.0.5, 31x11, ETI

ETI CTR-30 4805506 - Вимірювальний трансформатор Струма з коефіцієнтом трансформації 125/5 А, застосовуваний для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0.5 (2.5 ВА) забезпечує нормовану похибку виміру.

Технічні переваги та конструктивні особливості 4805506

• Коефіцієнт трансформації 125/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5 (2.5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.

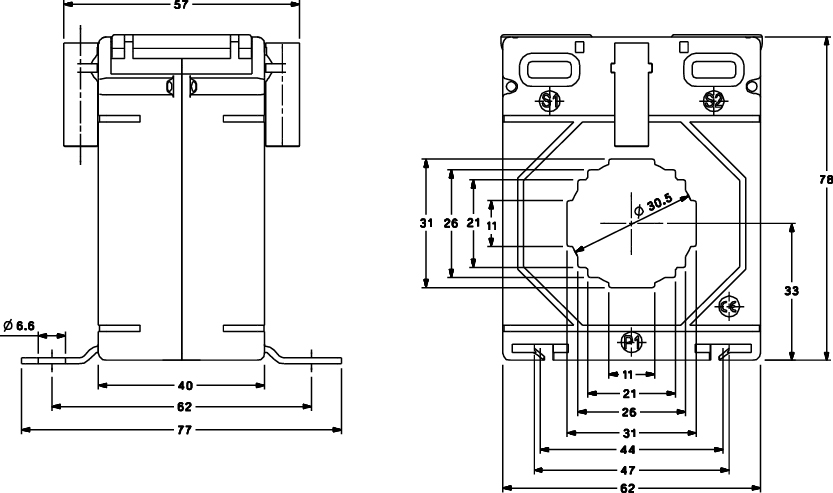

• Розмір вікна 31 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Випробувальна напруга ізоляції 4 кВ (50 Гц, 1 хв): клас ізоляції E (до 120°C) забезпечує безпечну гальванічну розв'язку вимірювального ланцюга.
• Термічна стійкість до Струм КЗ до 2,5×Iterm: зберігає працездатність при короткочасних навантаженнях мережі.
• Корпус зі склонаповненого полікарбонату (10%), UL 94V-0: самозагасаючий матеріал, стійкий до спалаху при аварійних режимах.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель 4805506 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу на висновках і може виВагати прилад з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 61869, IEC/EN 60044-1 та BS 3938 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Трансформатор 4805506 встановлюється на шину чи провідник методом настінного чи шинного монтажу з використанням комплектних аксесуарів. Пристрій застосовується у таких задачах:

• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
