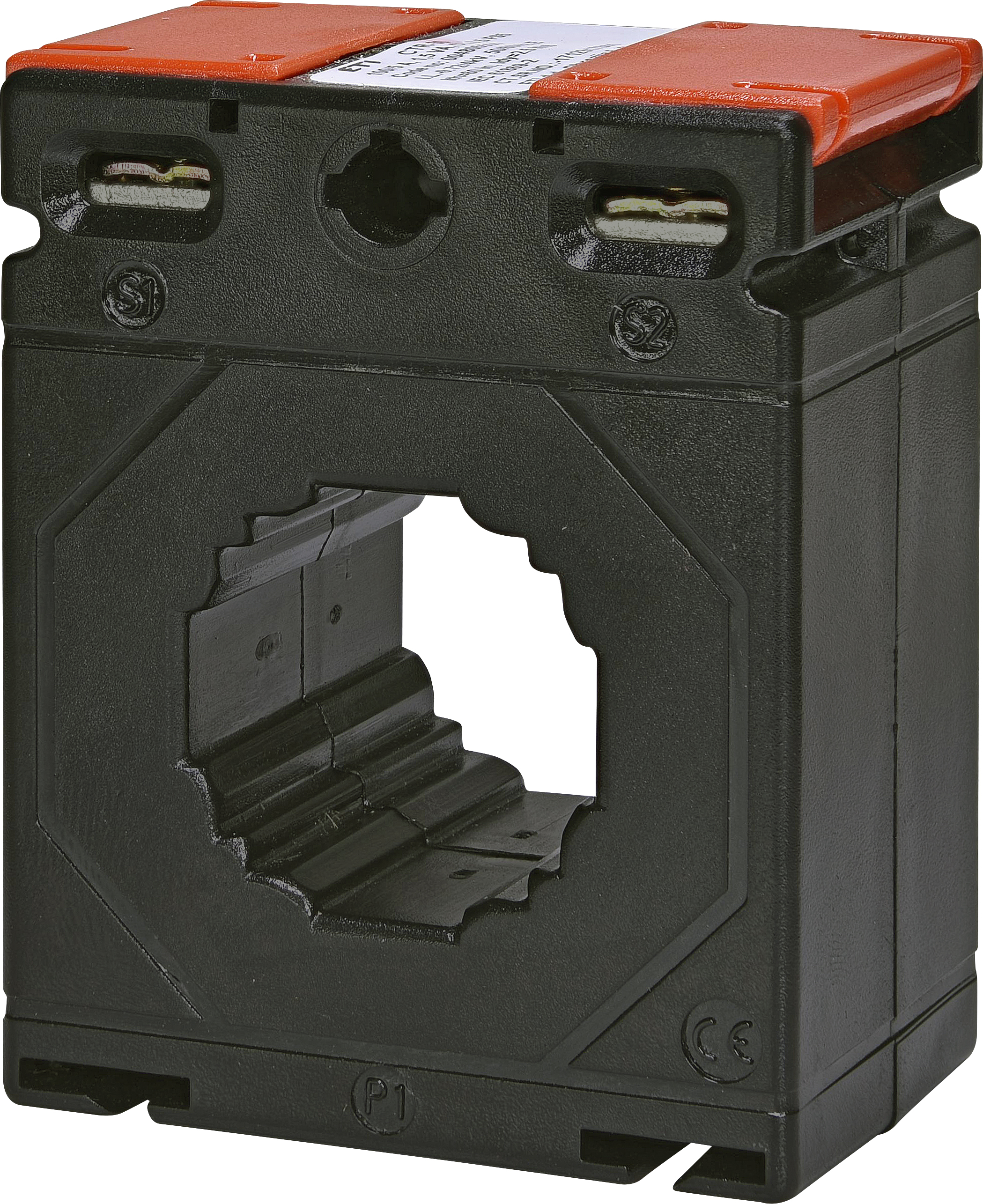

(4805500) Трансформатор струму CTR-30, 50/5, 1,25VA, CL.1, 31x11, ETI

(4805500) Трансформатор струму CTR-30, 50/5, 1,25VA, CL.1, 31x11, ETI

Трансформатор Струма ETI CTR-30 4805500 з коефіцієнтом трансформації 50/5 А та класом точності 1 (1,25 ВА) призначений для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Встановлюється на ізольований провідник або шину з перетином, що відповідає вікну 31 мм.

Технічні переваги та конструктивні особливості 4805500

• Коефіцієнт трансформації 50/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 1 (1,25 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 31 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Випробувальна напруга ізоляції 4 кВ (50 Гц, 1 хв): клас ізоляції E (до 120°C) забезпечує безпечну гальванічну розв'язку вимірювального ланцюга.
• Термічна стійкість до Струм КЗ до 2,5×Iterm: зберігає працездатність при короткочасних навантаженнях мережі.
• Корпус зі склонаповненого полікарбонату (10%), UL 94V-0: самозагасаючий матеріал, стійкий до спалаху при аварійних режимах.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель 4805500 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу на висновках і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 61869, IEC/EN 60044-1 та BS 3938 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Трансформатор 4805500 встановлюється на шину чи провідник методом настінного чи шинного монтажу з використанням комплектних аксесуарів. Пристрій застосовується у таких задачах:

• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
