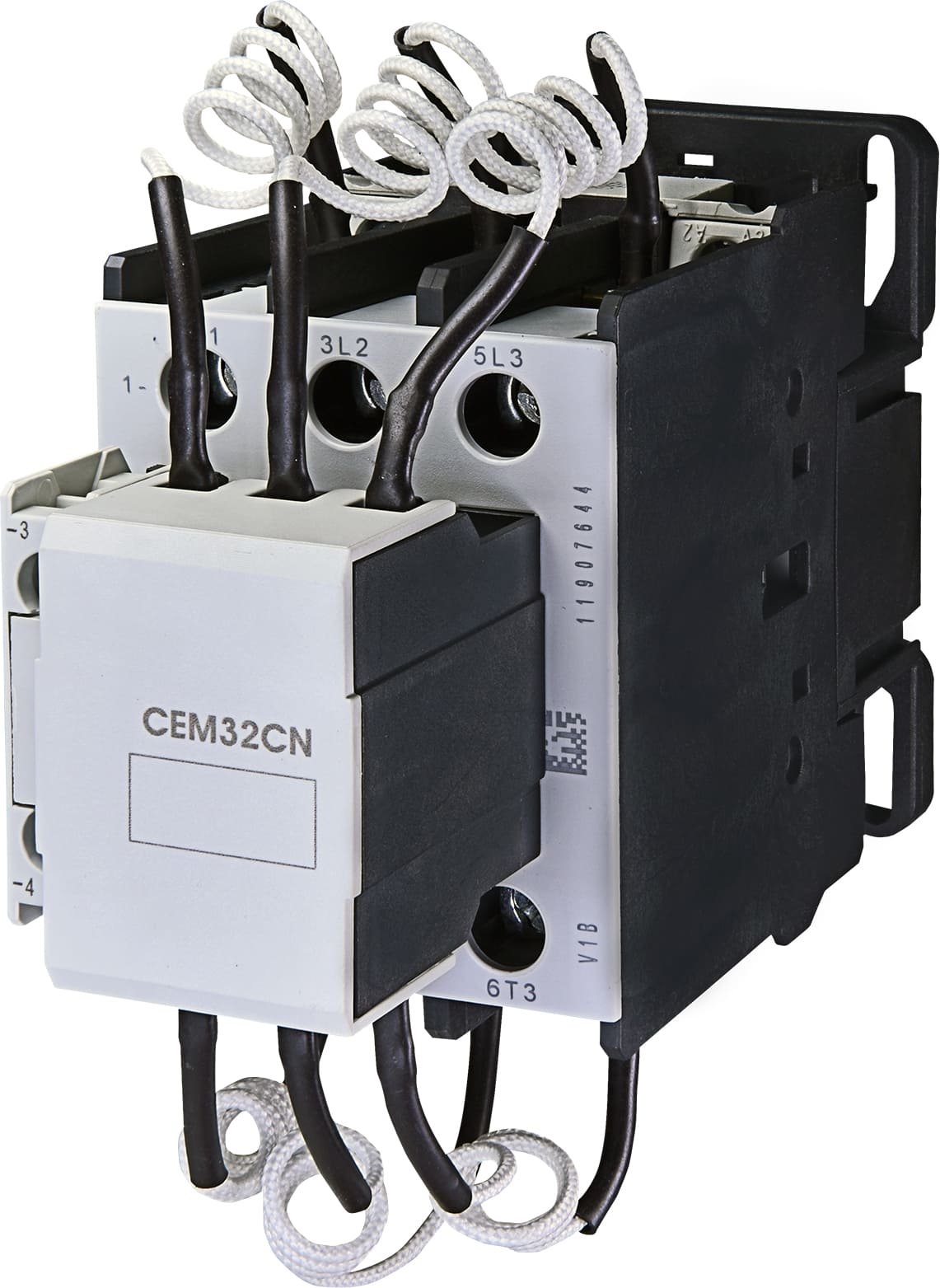

Контактор для конденсаторних батарейETI CEM 32CN(арт. 4646130)30 кВАрпри напрузі 400/440V призначений для комутації щаблів конденсаторів в установках компенсації реактивної потужності (УКРМ). Додаткові контакти - 1NО.

Технічні переваги та конструктивні особливості 4646130

• Потужність комутованого конденсатора: 15 кВАр при 230 В, 25 кВАр при 400 В, 30 кВАр при 440 В:дозволяє підібрати контактор під ступінь необхідної потужності незалежно від напруги мережі.
• Номінальний струм 40 А (при +55°С):враховує пусковий кидок Струма при підключенні незарядженого конденсатора.
• Максимум 120 комутацій на годину:визначає допустиму частоту ступінчастого регулювання установки УКРМ.
• Додаткові контакти 1NО:дозволяють виВагати сигнал стану ступеня на регулятор реактивної потужності або диспетчеризацію.
• Електричний ресурс 100 тис. циклів:забезпечує тривалу експлуатацію при частому ступінчастому перемиканні.
• Спеціалізована конструкція для ємнісного навантаження:обмежує кидок Струма заряду конденсатора при включенні ступеня.

Точність роботи та безпека експлуатації

Контактор 4646130 розрахований спеціально під ємнісне навантаження конденсаторного ступеня: демпфуючі резистори або інші засоби обмеження кидка Струма заряду вбудовані в конструкцію, що знижує знос контактів у порівнянні зі звичайним силовим контактором тієї ж категорії застосування.

Галузь застосування та монтаж

Контактор 4646130 встановлюється у щиті компенсації реактивної потужності між регулятором та відповідною конденсаторною батареєю. Застосовується у таких задачах:

• Ступінчастих установках УКРМ на виробництві.
• Комутації ступенів компенсації за командою регулятора реактивної потужності.
• Розподільчих щитах промислових підприємств.
