(4116409) Ножовий запобіжник (NV) NH-4a gTr 722A (500kVA) 400V AC, ETI

(4116409) Ножовий запобіжник (NV) NH-4a gTr 722A (500kVA) 400V AC, ETI

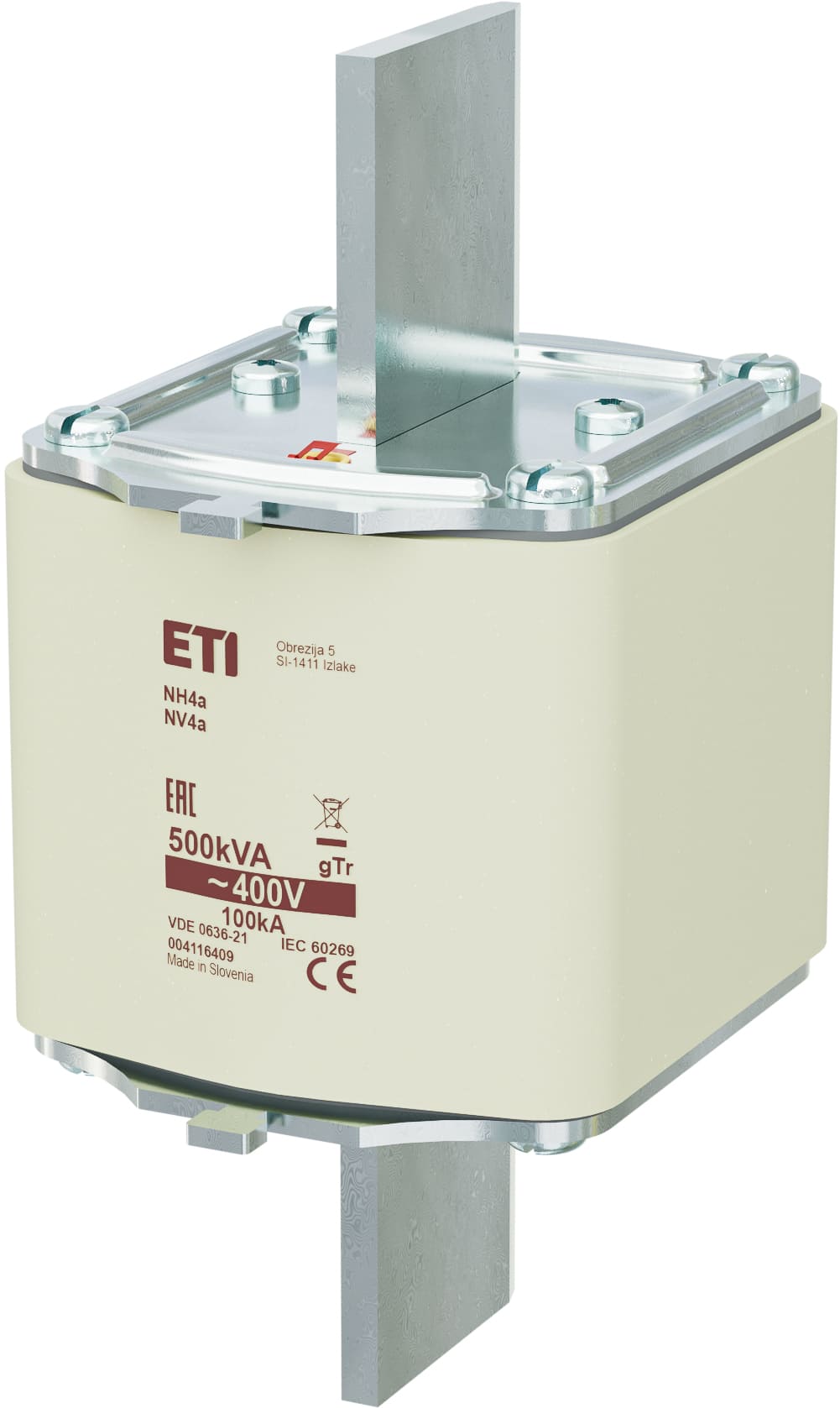

Ножовий запобіжник серії NH-4a NH-4a gTr 722 A на 722 A використовується в силових розподільчих пристроях напругою до 400В AC для захисту від перевантажень та коротких замикань. Виріб має характеристику gTr, розроблену спеціально для захисту силових трансформаторів.

Технічні особливості запобіжника NH-4a gTr 722 A

• Ножові контакти: забезпечують надійне з'єднання з шинними та вертикальними основами тримачів NH.
• Плавка вставка, узгоджена з кидком Струма намагнічування: виключає помилкові спрацьовування при включенні трансформатора під навантаження.
• Керамічний корпус підвищеної міцності: розрахований на роботу в ланцюгах із трансформаторним навантаженням.
• Індикатор спрацьовування: Запобіжник оснащений візуальним індикатором спрацьовування, що дозволяє швидко визначити вставку, що перегоріла, без демонтажу корпусу.

Захисні характеристики gTr

Характеристика gTr узгоджена з перехідними процесами включення силового трансформатора: запобіжник не реагує на короткочасний кидок Струм, що намагнічує, але забезпечує швидке і селективне відключення при пошкодженні обмоСтрум або короткому замиканні на стороні низької напруги, захищаючи трансформатор і підключене до нього обладнання. Номінальний струм 722 A обраний виробником із розрахунку захисту трансформатора потужністю 500 кВА, що забезпечує коректну селективність при підключенні з боку низької напруги 400В.

Галузь застосування та монтаж

Запобіжник NH-4a gTr 722 A встановлюється у відповідні типорозміри NH-4a тримачі, роз'єднувачі або шинні основи NH. Виріб застосовується насамперед для головних розподільних щитів та вводів трансформаторних підстанцій великої потужності.

• вступних та відхідних лініях силових шафаів керування;
• ланцюгах живлення електродвигунів насосів, вентиляторів та компресорів;
• системах обліку та розподілу електроенергії на виробництві;
• трансформаторних підстанціях та лініях розподілу електроенергії.

Конструкція та електричні параметри відповідають міжнародним стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), що гарантує сумісність з тримачами, роз'єднувачами та запобіжними основами інших виробників. Запобіжник вироблено компанією ETI (Словенія) - одним з провідних європейських виробників апаратів захисту низьковольтних електроустановок.
