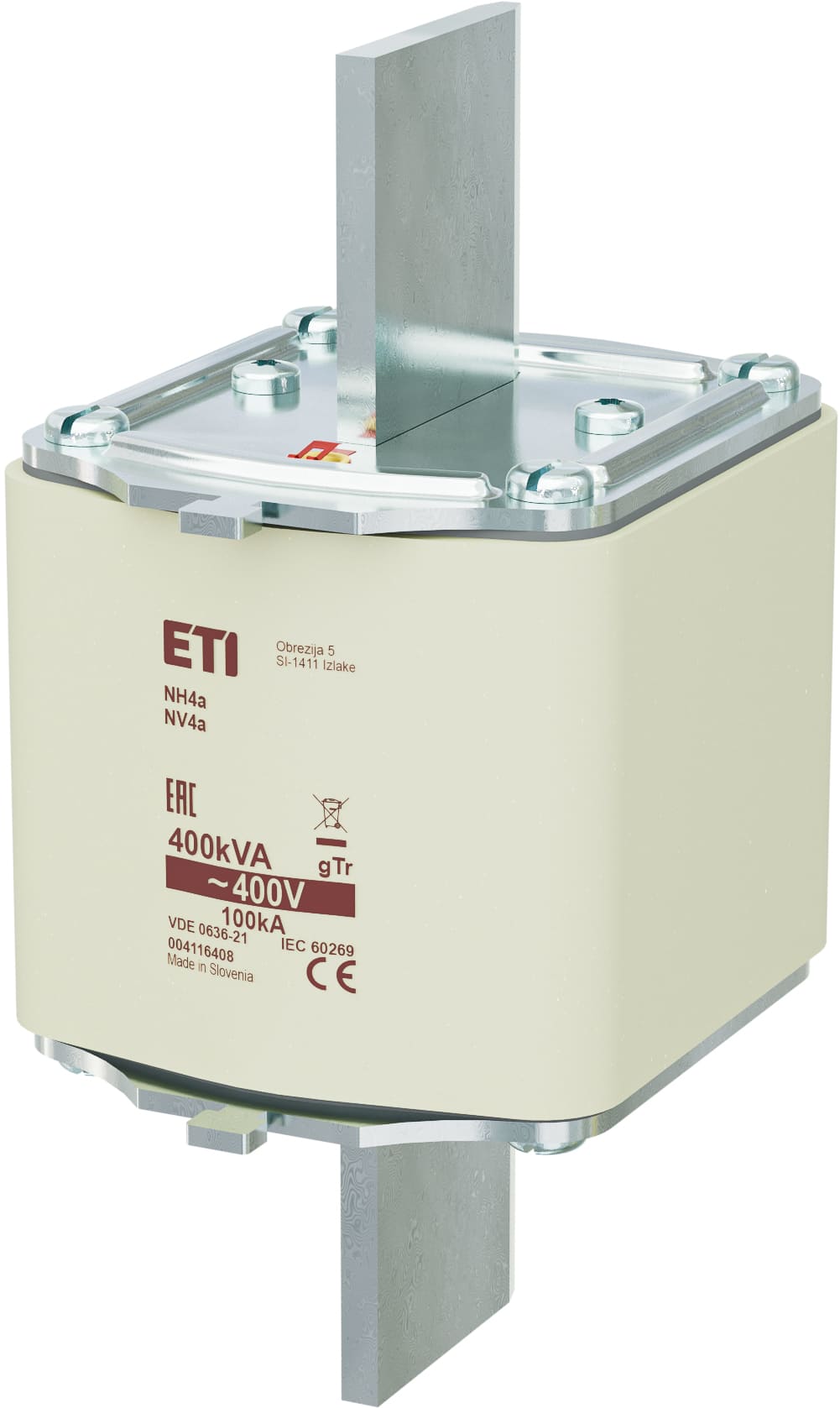

(4116408) Ножовий запобіжник (NV) NH-4a gTr 577A (400kVA) 400V AC, ETI

(4116408) Ножовий запобіжник (NV) NH-4a gTr 577A (400kVA) 400V AC, ETI

Ножовий запобіжник NH-4a gTr 577 A номінальним Струмом 577 A призначений для захисту електроустановок напругою до 400В AC від Струмів короткого замикання та неприпустимих перевантажень. Виріб виконаний з тимчасово-Струмовою характеристикою gTr, погодженою з кидком трансформатора, що намагнічує Струма при включенні.

Технічні особливості запобіжника NH-4a gTr 577 A

• Ножові контакти:забезпечують надійне з'єднання з шинними та вертикальними основами тримачів NH.
• Керамічний корпус підвищеної міцності:розрахований на роботу в ланцюгах із трансформаторним навантаженням.
• Плавка вставка, узгоджена з кидком Струма намагнічування:виключає помилкові спрацьовування при включенні трансформатора під навантаження.
• Індикатор спрацьовування:У корпусі передбачений індикатор стану – кольоровий бік випадає при перегоранні плавкою вставки, що спрощує та прискорює пошук несправності.

Захисні характеристики gTr

Характеристика gTr узгоджена з перехідними процесами включення силового трансформатора: запобіжник не реагує на короткочасний кидок Струм, що намагнічує, але забезпечує швидке і селективне відключення при пошкодженні обмоСтрум або короткому замиканні на стороні низької напруги, захищаючи трансформатор і підключене до нього обладнання. Номінальний струм 577 A обраний виробником із розрахунку захисту трансформатора потужністю 400 кВА, що забезпечує коректну селективність при підключенні з боку низької напруги 400В.

Галузь застосування та монтаж

Монтаж запобіжника виконується у тримачі або роз'єднувачі типорозміру NH-4a. Виріб застосовується насамперед для головних розподільних щитів та вводів трансформаторних підстанцій великої потужності.

• трансформаторних підстанціях та лініях розподілу електроенергії;
• системах обліку та розподілу електроенергії на виробництві;
• вступних та відхідних лініях силових шафаів керування;
• головних розподільчих щитах (ГРЩ) промислових та комерційних об'єктів.

Конструкція та електричні параметри відповідають міжнародним стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), що гарантує сумісність з тримачами, роз'єднувачами та запобіжними основами інших виробників. Запобіжник вироблено компанією ETI (Словенія) - одним з провідних європейських виробників апаратів захисту низьковольтних електроустановок.
