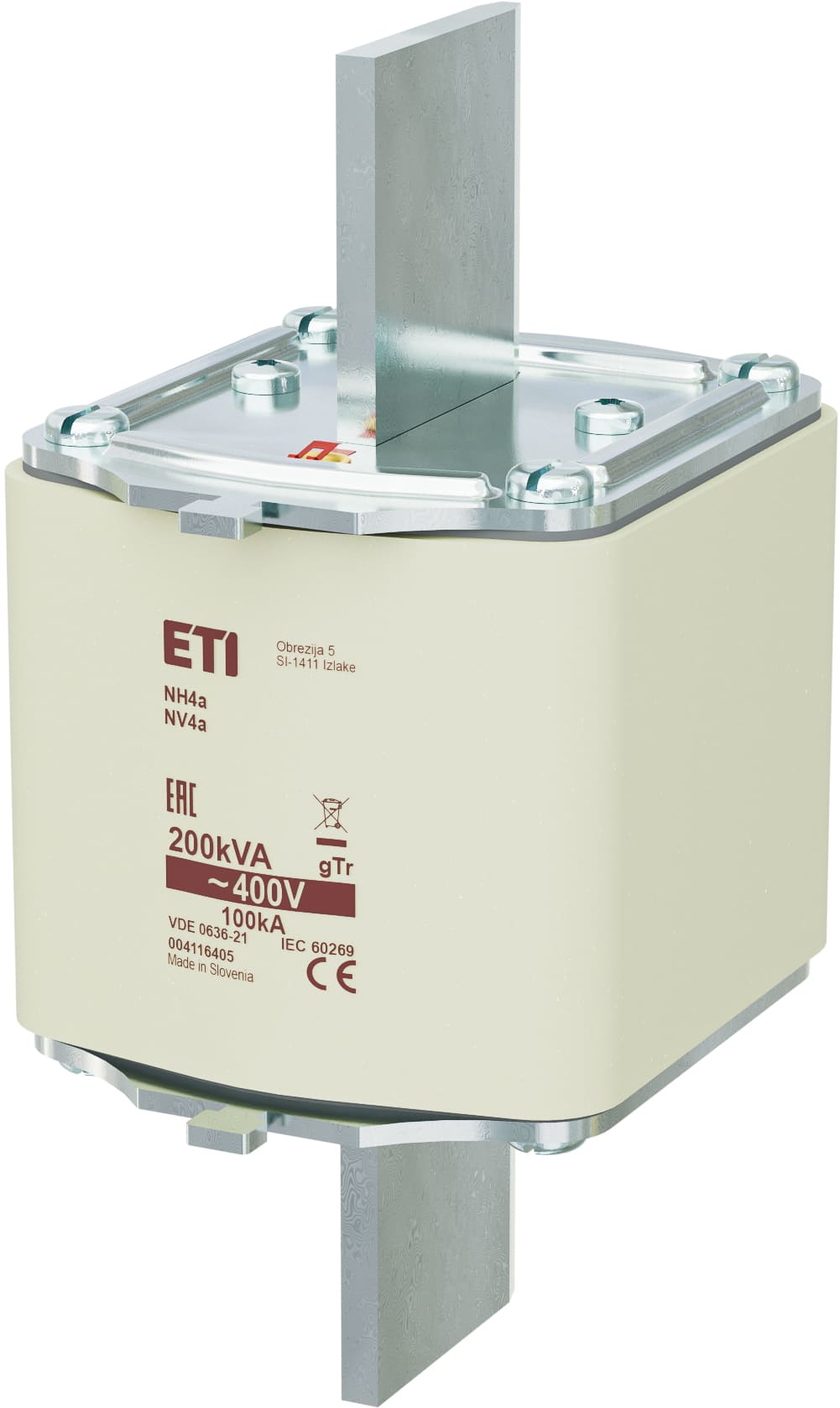

(4116405) Ножовий запобіжник (NV) NH-4a gTr 289A (200kVA) 400V AC, ETI

(4116405) Ножовий запобіжник (NV) NH-4a gTr 289A (200kVA) 400V AC, ETI

Ножовий запобіжник серії NH-4a NH-4a gTr 289 A на 289 A використовується в силових розподільчих пристроях напругою до 400В AC для захисту від перевантажень та коротких замикань. Виріб виконаний з тимчасово-Струмовою характеристикою gTr, узгодженою з кидком трансформатора, що намагнічує Струма при включенні.

Технічні особливості запобіжника NH-4a gTr 289 A

• Ножові контакти:забезпечують надійне з'єднання з шинними та вертикальними основами тримачів NH.
• Плавка вставка, узгоджена з кидком Струма намагнічування:виключає помилкові спрацьовування при включенні трансформатора під навантаження.
• Керамічний корпус підвищеної міцності:розрахований на роботу в ланцюгах із трансформаторним навантаженням.
• Індикатор спрацьовування:У корпусі передбачений індикатор стану – кольоровий бік випадає при перегоранні плавкою вставки, що спрощує та прискорює пошук несправності.

Захисні характеристики gTr

Характеристика gTr узгоджена з перехідними процесами включення силового трансформатора: запобіжник не реагує на короткочасний кидок Струм, що намагнічує, але забезпечує швидке і селективне відключення при пошкодженні обмоСтрум або короткому замиканні на стороні низької напруги, захищаючи трансформатор і підключене до нього обладнання. Номінальний струм 289 A обраний виробником із розрахунку захисту трансформатора потужністю 200 кВА, що забезпечує коректну селективність при підключенні з боку низької напруги 400В.

Галузь застосування та монтаж

Монтаж запобіжника виконується у тримачі або роз'єднувачі типорозміру NH-4a. Виріб застосовується насамперед для головних розподільних щитів та вводів трансформаторних підстанцій великої потужності.

• системах обліку та розподілу електроенергії на виробництві;
• головних розподільчих щитах (ГРЩ) промислових та комерційних об'єктів;
• вступних та відхідних лініях силових шафаів керування;
• ланцюгах живлення електродвигунів насосів, вентиляторів та компресорів.

Конструкція та електричні параметри відповідають міжнародним стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), що гарантує сумісність з тримачами, роз'єднувачами та запобіжними основами інших виробників. Запобіжник вироблено компанією ETI (Словенія) - одним з провідних європейських виробників апаратів захисту низьковольтних електроустановок.
