(4115402) Ножовий запобіжник (NV) NH-3C gTr 144A (100kVA) 400V AC, ETI

(4115402) Ножовий запобіжник (NV) NH-3C gTr 144A (100kVA) 400V AC, ETI

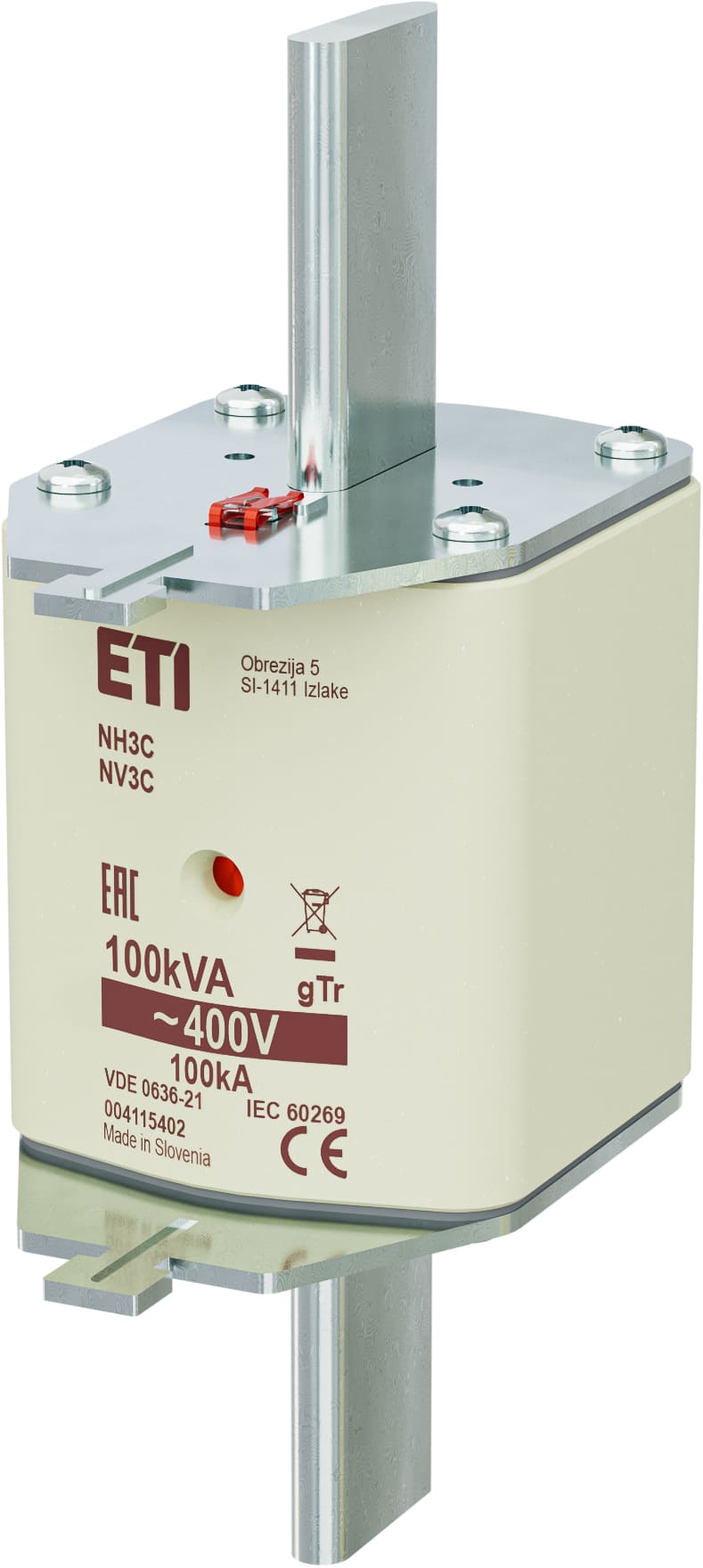

Ножовий запобіжник NH-3C gTr 144 A номінальним Струмом 144 A призначений для захисту електроустановок напругою до 400В AC від Струмів короткого замикання та неприпустимих перевантажень. Виріб має характеристику gTr для селективної захисту трансформаторних підстанцій з боку низької напруги.

Технічні особливості запобіжника NH-3C gTr 144 A

• Плавка вставка, узгоджена з кидком Струма намагнічування:виключає помилкові спрацьовування при включенні трансформатора під навантаження.
• Ножові контакти:забезпечують надійне з'єднання з шинними та вертикальними основами тримачів NH.
• Керамічний корпус підвищеної міцності:розрахований на роботу в ланцюгах із трансформаторним навантаженням.
• Індикатор спрацьовування:Наявність індикатора спрацьовування дає можливість візуально контролювати стан запобіжника без виведення лінії з-під напруги для перевірки.

Захисні характеристики gTr

Характеристика gTr узгоджена з перехідними процесами включення силового трансформатора: запобіжник не реагує на короткочасний кидок Струм, що намагнічує, але забезпечує швидке і селективне відключення при пошкодженні обмоСтрум або короткому замиканні на стороні низької напруги, захищаючи трансформатор і підключене до нього обладнання. Номінальний струм 144 A обраний виробником із розрахунку захисту трансформатора потужністю 100 кВА, що забезпечує коректну селективність при підключенні з боку низької напруги 400В.

Галузь застосування та монтаж

Завдяки типорозміру NH-3C запобіжник сумісний зі стандартними тримачами та роз'єднувачами NH. Виріб застосовується насамперед для потужних вводів, магістральних шинопроводів та трансформаторних підстанцій.

• трансформаторних підстанціях та лініях розподілу електроенергії;
• головних розподільчих щитах (ГРЩ) промислових та комерційних об'єктів;
• системах обліку та розподілу електроенергії на виробництві;
• ланцюгах живлення електродвигунів насосів, вентиляторів та компресорів.

Конструкція та електричні параметри відповідають міжнародним стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), що гарантує сумісність з тримачами, роз'єднувачами та запобіжними основами інших виробників. Запобіжник вироблено компанією ETI (Словенія) - одним з провідних європейських виробників апаратів захисту низьковольтних електроустановок.
