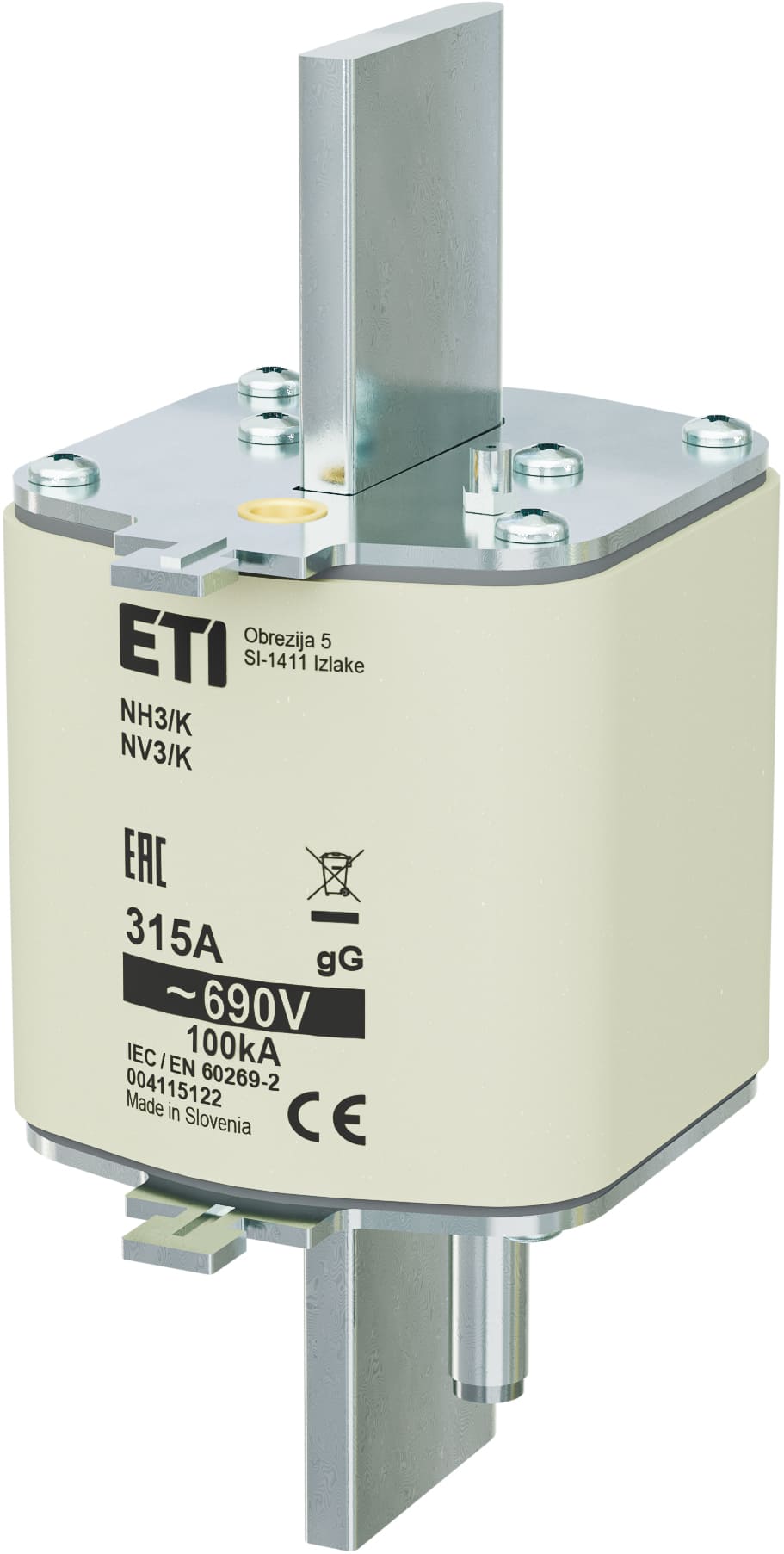

(4115122) Запобіжник з ударною голкою NH-3_K/gG 315A, 690V AC KOMBI, ETI

(4115122) Запобіжник з ударною голкою NH-3_K/gG 315A, 690V AC KOMBI, ETI

Запобіжник ударного типу NH-3_K 315 A (315 A, до 690В AC) при перегоранні плавкою вставки виштовхує бік, що впливає на мікровимикач роз'єднувача і формує сигнал Аварії. Виріб виконаний з характеристикою gG та забезпечує захист як при тривалих перевантаженнях, так і при високих Струмах короткого замикання.

Принцип роботи бойкового індикатора

• Ударний бійок (Kennmelder):при перегоранні плавкою вставки під дією пружини бійок виштовхується з торця запобіжника і впливає на шСтрум мікровимикача роз'єднувача.
• Дистанційна сигналізація:спрацьовування мікровимикача формує електричний сигнал для схеми автоматики або диспетчеризації без необхідності візуального огляду запобіжника.
• Сумісність:запобіжник встановлюється в роз'єднувачі KVL та HVL, оснащені відповідним мікровимикачем контролю стану.

Захисні характеристики gG

Запобіжник забезпечує комплексний захист електроустановки: при тривалому перевантаженні плавка вставка плавно нагрівається і розриває коло до настання критичного перегріву провідників, а при короткому замиканні — практично миттєво обмежує струм і відключає пошкоджену ділянку, запобігаючи термічному та електродинамічному пошкодженню кабелів і комутаційного обладнання.

Галузь застосування та монтаж

Типорозмір NH-3 визначає сумісність з тримачами та роз'єднувачами NH відповідного розміру. Запобіжники цієї серії застосовуються для потужних вводів, магістральних шинопроводів та трансформаторних підстанцій, а також у колах, де потрібен дистанційний контроль стану захисного апарату без постійної присутності персоналу.

• головні та групові розподільні щити з автоматизованим контролем стану захисту;
• трансформаторні підстанції та розподільчі пункти з диспетчеризацією;
• силові щити промислових підприємств із централізованою системою сигналізації аварій.

Конструкція та електричні параметри відповідають міжнародним стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), що гарантує сумісність з тримачами, роз'єднувачами та запобіжними основами інших виробників. Запобіжник вироблено компанією ETI (Словенія) - одним з провідних європейських виробників апаратів захисту низьковольтних електроустановок.
