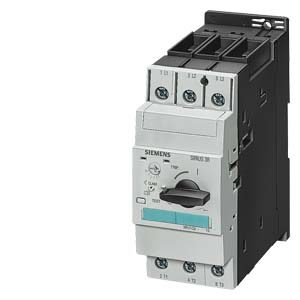

(3RV1041-4MA10) Автоматичний вимикач захисту двигуна SIRIUS 3RV1-100, Ir=80-100 Aмпер, SIEMENS

(3RV1041-4MA10) Автоматичний вимикач захисту двигуна SIRIUS 3RV1-100, Ir=80-100 Aмпер, SIEMENS

Автоматичні вимикачі Сіменс 3RV1 є компактними струмообмежувальними апаратами, що оптимально відповідають пусковим складанням. Дані вимикачі можуть використовуватися для комутації та захисту трьох фазних двигунів до 45 кВт при AC 400 В, а також для інших навантажень з номінальними струмами до 100 A.

Вимикачі постачаються в 2 типорозмірах:

Типорозмір S2—будівельна ширина 55 мм, максимальний номінальний струм 50 A, при AC 400 В можуть використовуватися для трифазних двигунів до 22 кВт. A , при AC 400 можуть використовуватися для трифазних двигунів до 45 кВт.

Автоматичні вимикачі 3RV1 стійкі до кліматичних впливів. Вони призначені для використання в закритих приміщеннях, де немає ускладнюючих експлуатаційних умов (наприклад, пил, їдкі пари, шкідливі гази). Для використання у запорошених та вологих приміщеннях слід передбачати спеціальні заходи захисту. Автоматичні вимикачі 3RV допускають введення живлення згори або знизу.> Автоматичні вимикачі 3RV1 придатні також для використання в IT-системах (IT-мережах). Тут слід мати на увазі різну номінальну граничну здатність вимикання в IT-системі. Так як робочі струми, пускові струми та пікові значення струмів при включенні навантаження можуть мати різні значення, у тому числі в двигунах однакової потужності, потужність двигуна в таблицях для вибору представлена лише як показник орієнтовний. Вирішальними для правильного вибору автоматичного вимикача завжди є конкретні пускові та номінальні дані, що підлягає захисту двигуна. Теж відноситься і до автоматичних вимикачів для захисту трансформаторів. Щоб уникнути випадкового спрацювання автоматичного вимикача через чутливість до випадання фази, вимикачі повинні бути завжди підключені так, щоб струм проходив по всіх трьох головних ланцюгах.

Захист від короткого замикання

 Розчеплювачі короткого замикання автоматичних вимикачів 3RV1 при короткому замиканні від'єднують несправну фідерну збірку від мережі і таким чином запобігають подальшій шкоді. Завдяки граничній відключаючій здатності 50 кA або 100 кA при AC 400 В вимикачі стійкі до більшості коротких замикань, оскільки струми короткого замикання на практиці зазвичай досягають істотно менших значень

Захист двигуна

Параметри розчеплення автоматичних вимикачів 3RV10/3RV11 відносяться в основному до захисту трифазних двигунів. Вимикачі при цьому позначаються як вимикачі для захисту двигуна. Номінальний струм In підлягає захисту двигунів налаштовується за шкалою налаштування. Розчіплювач короткого замикання заводською установкою спрацьовує при 13-кратному перевищенні розрахункового струму у вимикачі. При цьому здійснюється безперебійна робота та впевнений захист двигуна. Чутливість вимикача до випадання фази гарантує, що вимикач при випаданні однієї фази та викликаних цим перевантаження в інших фазах буде вчасно відключений. Автоматичні вимикачі з тепловими розчіплювачами перевантаження зазвичай відносяться до класу розчеплення 10. Автоматичні вимикачі типорозміру S2 та S3 представлені також із класом розчеплення 20 , що допускає пуск двигунів у складних експлуатаційних умовах.

Комутування постійного струму

 Автоматичні вимикачі 3RV1 для змінного струму придатні також і для комутації постійного струму. Однак у цьому випадку слід звертати увагу на максимально допустиму постійну напругу в кожному ланцюзі. При підвищеній напругі необхідно послідовне включення 2 або 3 ланцюгів. Значення спрацьовування розчеплювача навантаження залишаються незмінними, значення спрацьовування розчеплювача короткого замикання підвищуються при постійному струмі приблизно на 30%Технічні характеристики:

Розмір:

Схема підключення:

Детальнішу інформацію про цю позицію Ви можете дізнатися з відповідного каталогу
