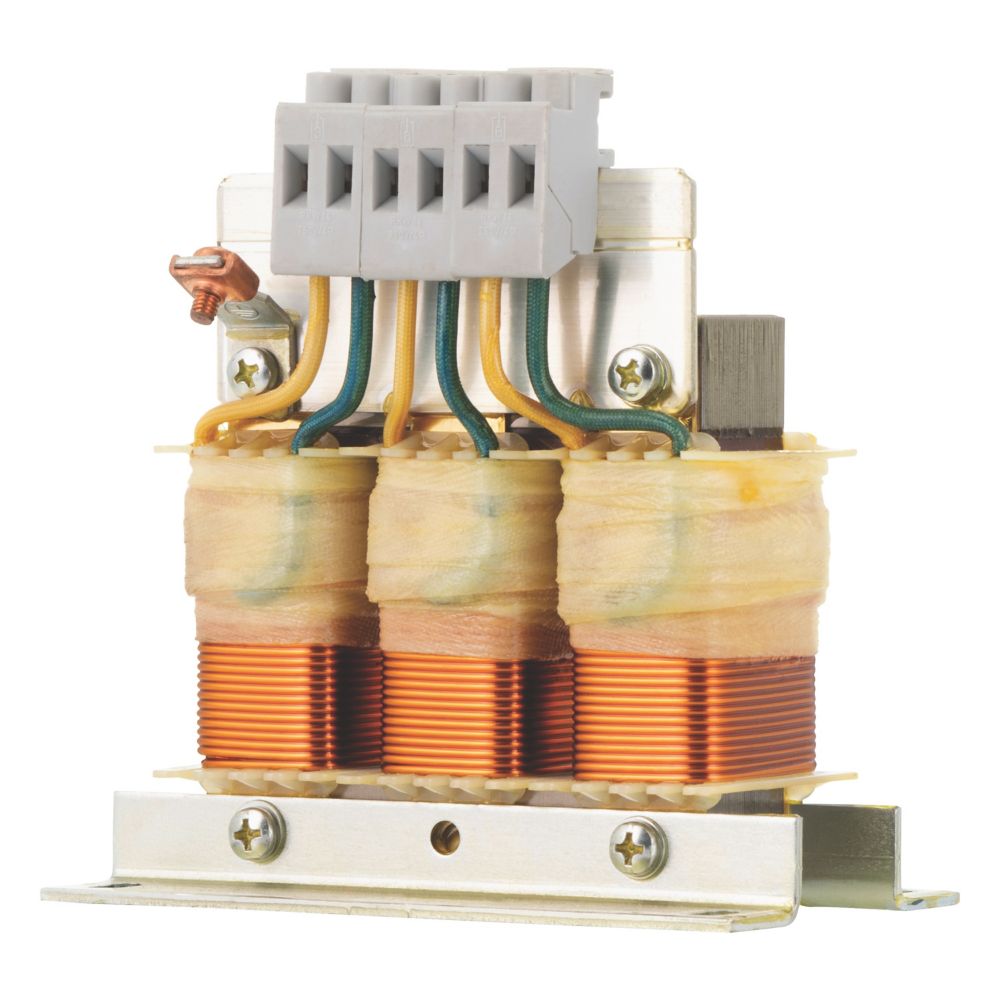

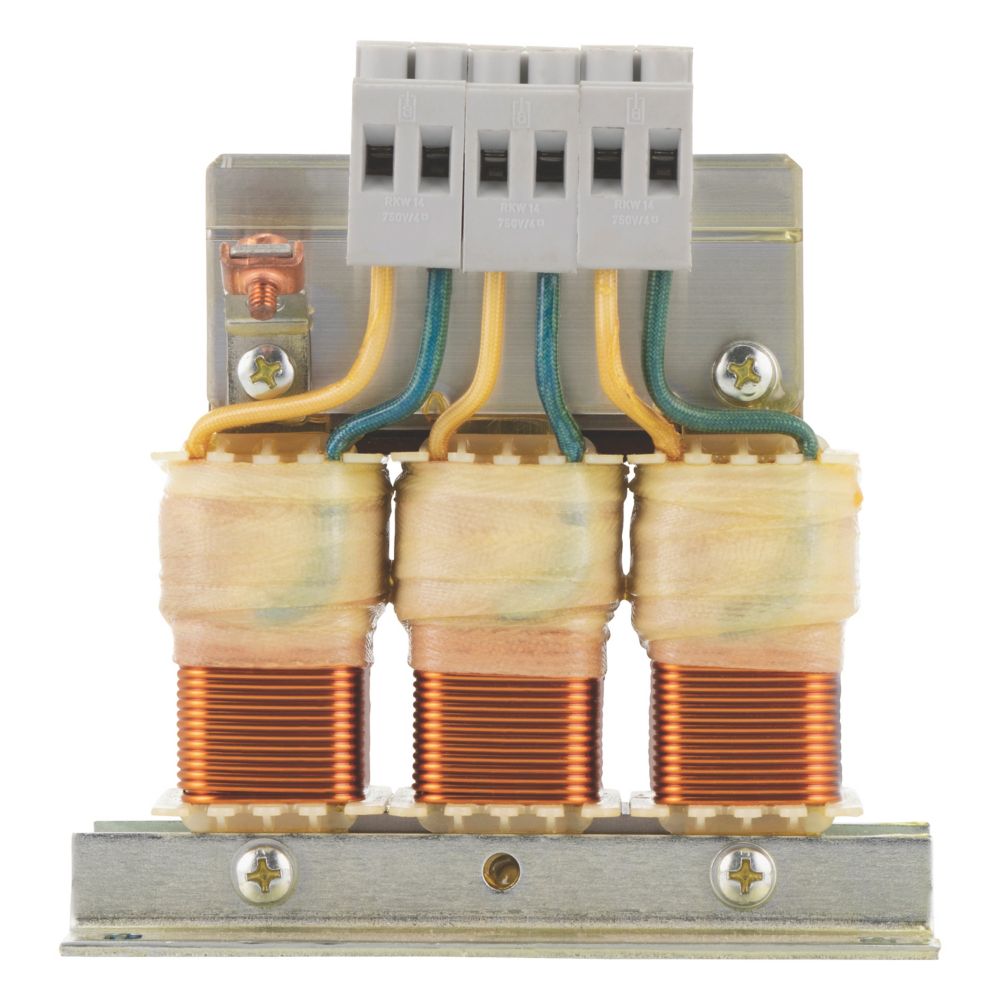

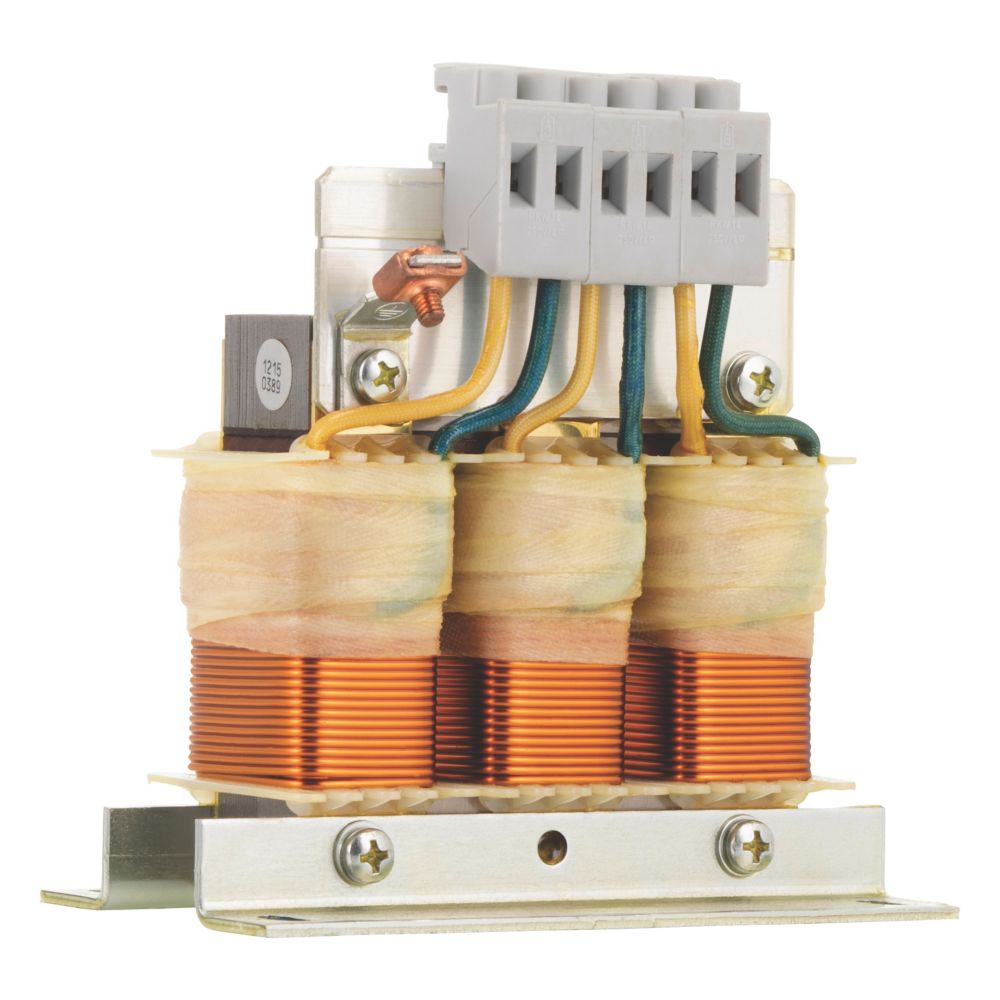

(269538) Дросель моторний DX-LM3-005, I=5А, 2мГн, U=380В, P=1,5 кВт, Eaton

(269538) Дросель моторний DX-LM3-005, I=5А, 2мГн, U=380В, P=1,5 кВт, Eaton

Моторний дросель включається до ланцюга живлення електродвигуна. Інші його назви вихідний реактор або синусоїдальний фільтр. Необхідність застосування моторного дроселя обумовлена принципом роботи ПЛ. На виході перетворювача стоять силові транзистори, які працюють у ключовому режимі. При цьому утворюються прямокутні імпульси, що наближають діючу напругу формою до синусоїди за рахунок зміни тривалості. Моторний дросель знижує вищі гармоніки вихідної напруги ПЧ і робить струм живлення двигуна практично синусоїдальним, мінімізуючи високочастотні струми. Це підвищує коефіцієнт потужності та дозволяє зменшити втрати у двигуні. Крім того, через вищі гармоніки на виході ПЧ підвищуються ємнісні струми, які можуть призвести до відчутних втрат при довжині кабелю більше 20 м. Моторний дросель суттєво знижує цей ефект.

Дані пристрої також встановлюють там, де важливо зменшити перешкоди, створювані кабелем від ПЧ до електродвигуна. Слід враховувати, що номінальний струм моторного дроселя повинен бути більшим за максимальний струм двигуна. Розрахунок падіння напруги на дроселі слід проводити з урахуванням максимальної робочої частоти двигуна, яка може досягати 400 Гц.
