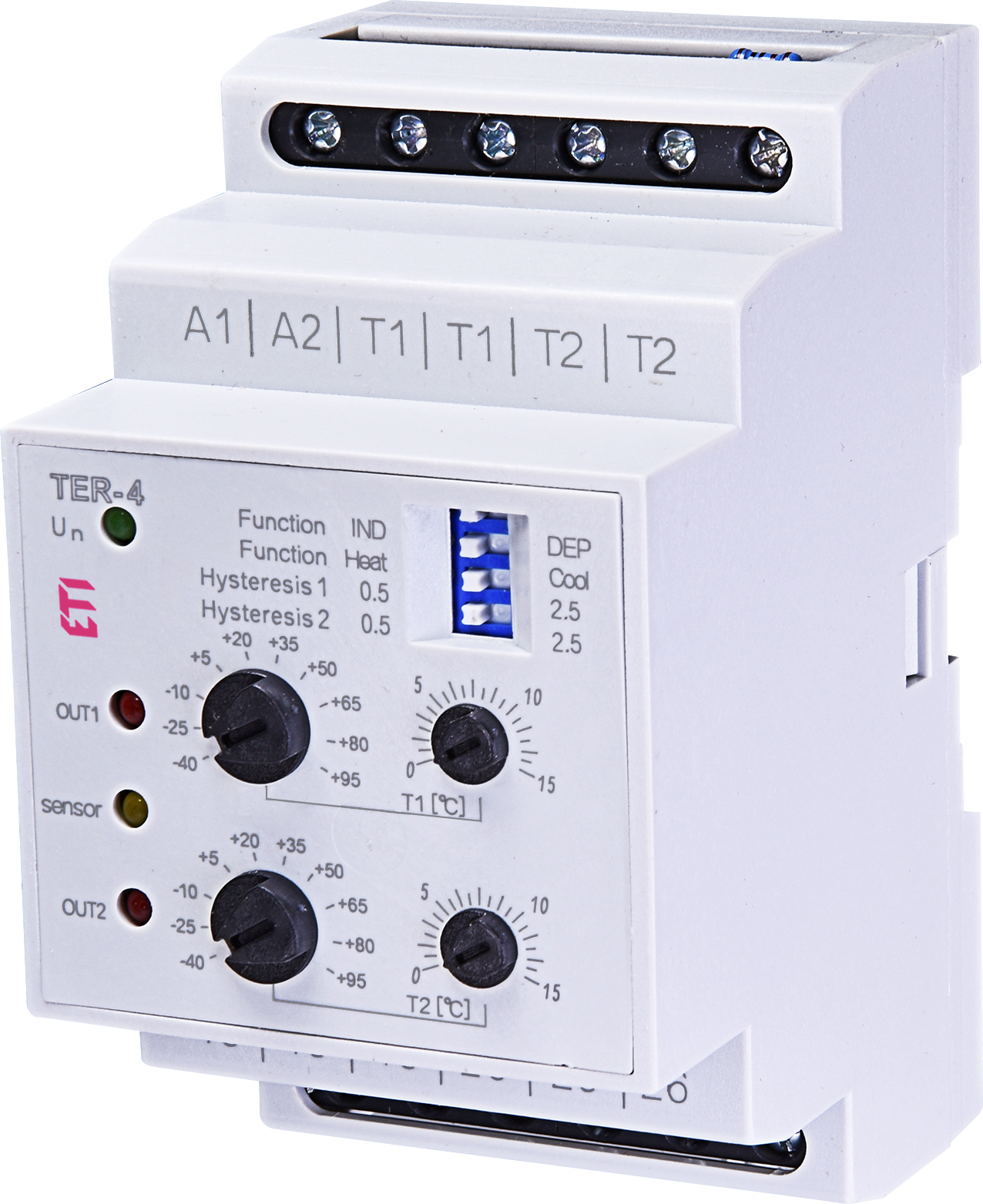

(2471814) Термостат TER-4 230V (2x16A_AC1) -40.. +110 °C, ETI

(2471814) Термостат TER-4 230V (2x16A_AC1) -40.. +110 °C, ETI

Подвійний термостат для контролю та регулювання температури від -40 .. +110°C з перемикачем діапазонів температур і точним налаштуванням температури (висока точність налаштування). Можна використовувати його для контролю температури розподільчих щитів, систем опалення, систем охолодження,рідин,предметів, двигунів,обладнання, відкритих приміщень.

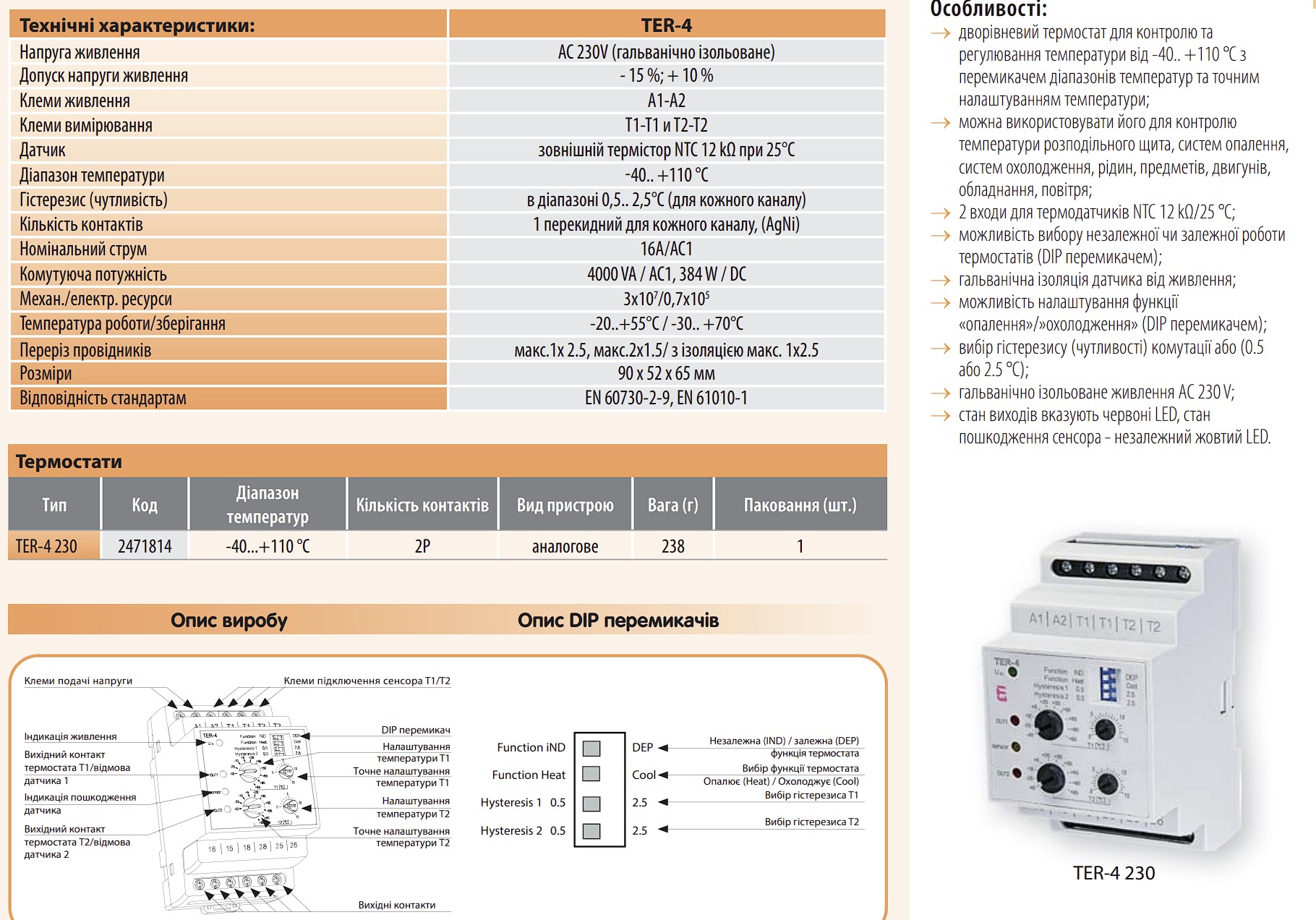

Характеристики:

• Номінальний струм: 16 A
• Кількість полюсів: 1 фаз
• Характеристика відключення: -40..+110℃
• Кількість контактів: 1C/O
• Напруга: 220 V AC
• Сумісні аксесуари: Термодатчик TZ-0 (-40...+125); Термодатчик TZ-3, подвійна ізоляція (-40...+125), 3м; Термодатчик TZ-6, подвійна ізоляція (-40...+125), 6м; Термодатчик TZ-12, подвійна ізоляція (-40...+125), 12м

 -2 входи для термодатчиків NTC 12 kΩ/25°C;

 -можливість вибору незалежної або залежної роботи термостатів (DIP перемикачем);

 -гальванічна ізоляція датчика від живлення;

 -можливість налаштування функції“опалення”/”охолодження”(DIP перемикачем);

-вибір гістерезису (чутливості) комутації або (0.5 або 2.5°C);

-гальванічно ізольоване живлення AC 230 V або AC/DC 24 V гальванічно не ізольоване;

-стан виходів вказують червоні LED, стан пошкодження сенсора-незалежний жовтий LED;

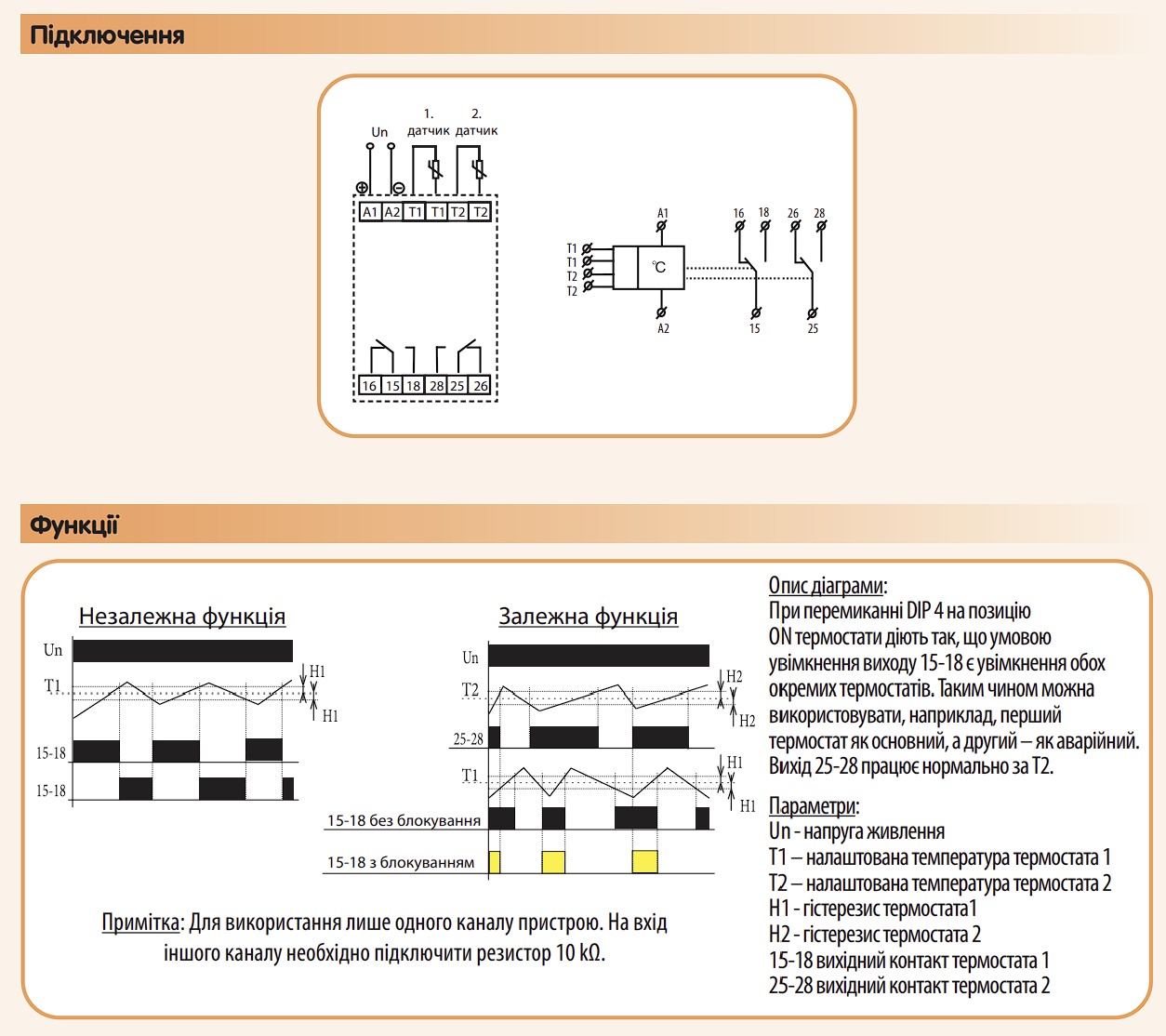

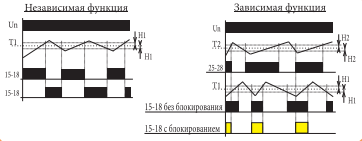

Опис діаграми:При перемиканні DIP 4 в позицію ON термостати діють т.ч., що умовою включення виходу 15-18 є включення обох окремих термостатів.Таким чином, можна використовувати, напр. перший термостат як основний, а другий - як аварійний. Вихід 25-28 працює нормально по Т2.

Параметри:Un - напруга живлення T1 - настроєна температура термостата 1 T2 - настроєна температура термостата 2 H1 - гістерезис термостата 1 H2 - гістерезис термостата 2 15-18 вихідний контакт термостата 1 25-28 вихідний контакт термостата 2
