(2471804) Термостат контролю температури обмотки двигуна TER-7 (використовує термістор), ETI

(2471804) Термостат контролю температури обмотки двигуна TER-7 (використовує термістор), ETI

Застосовуються для комплексного контролю температури рідин і повітря в опалювальних та охолоджувальних системах ,розподільчих щитах, двигунах і т.д., за допомогою виносних датчиків.

Характеристики:

• Номінальний струм: 8 A
• Кількість контактів: 2C/O
• Напруга: 12-240 V AC/DC

Контролює температуру обмотки електродвигуна в температ. інтервалі, заданому опором.

PTC термістора фіксований настроєний рівень комутації.

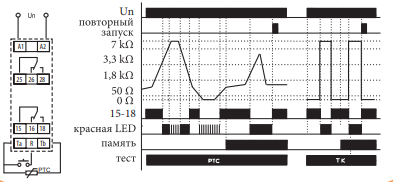

Реле контролює температуру обмотки електродвигуна за допомогою РТС - термістора, який, в більшості випадків, розміщений в ній. Опір термістора в холодному стані коливається до 1,5 кΩ. При підвищенні температури його опір швидко підвищується і при перевищенні межі 3,3 кΩ реле розмикає контакти. При зниженні опору термістора нижче 1,8 кΩреле знову ввімкнеться. Реле має функцію контролю пошкодження датчика, яка відстежує замикання або обрив датчика. Функція“MEMORY”при перегріві (відключенні контактів) зберігає вихід у розімкнутому стані до втручання обслуговуючого персоналу. Повернення в нормальне положення контактів проводиться за допомогою кнопки“RESET”. У положенні перемикача“Тест”вимкнено контролювання К.З., тому можна протестувати функції пристрою з'єднанням і роз'єднанням клем Та і Тв.
