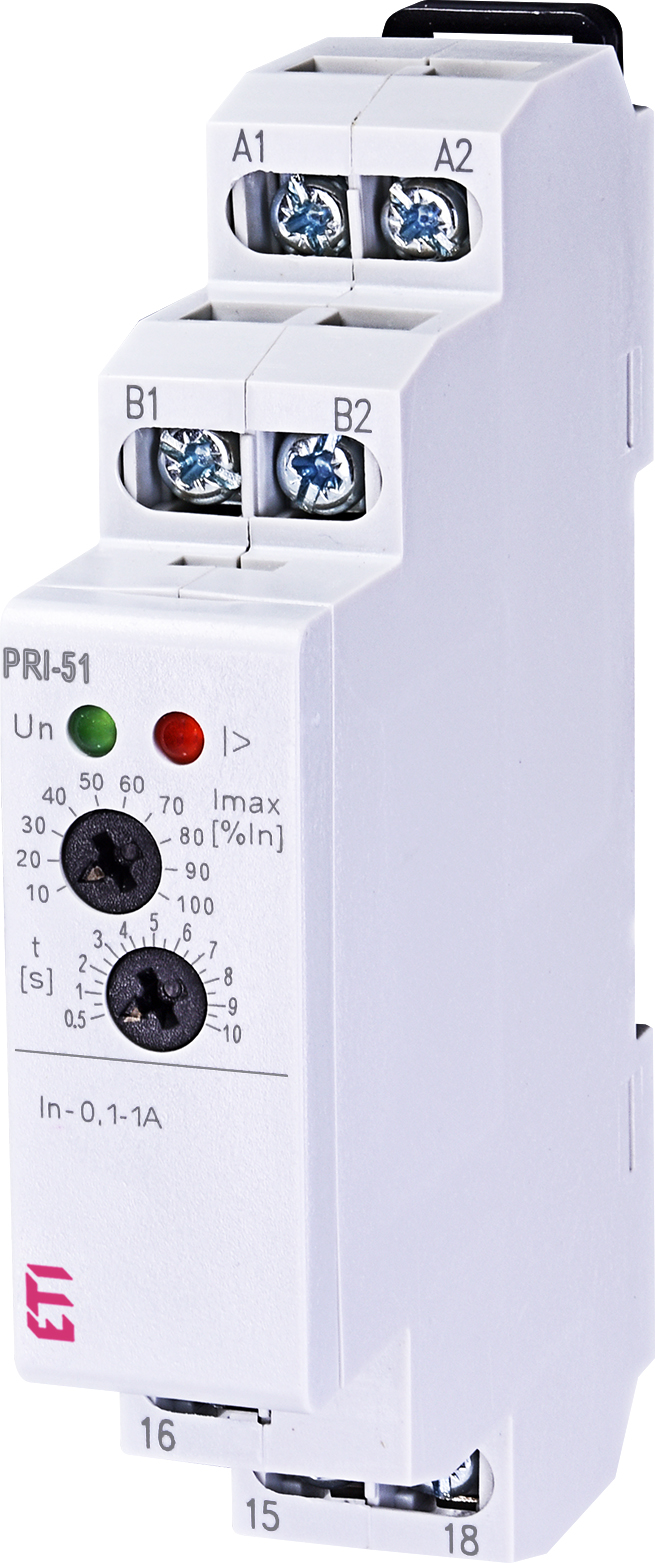

Реле контролю струму ETI PRI-51 для однофазних мереж

ETI PRI-51 — це надійне професійне реле контролю струму, призначене для моніторингу навантаження в однофазних мережах змінного струму. Пристрій застосовується для захисту електрообладнання від перевантажень та контролю споживання електроенергії. На відміну від серії PRI-32, модель PRI-51 підтримує роботу з високими струмами — до 600 А — за рахунок підключення зовнішніх трансформаторів струму.

Призначення та принцип роботи

• Контроль струму в однофазних AC-колах

• Захист від перевищення встановленого порогу струму

• У нормальному режимі вихідний контакт розімкнений

• При перевищенні заданого значення струму та після витримки часу реле спрацьовує і замикає контакт

• Гістерезис 5 % запобігає хибним спрацюванням при коливаннях навантаження

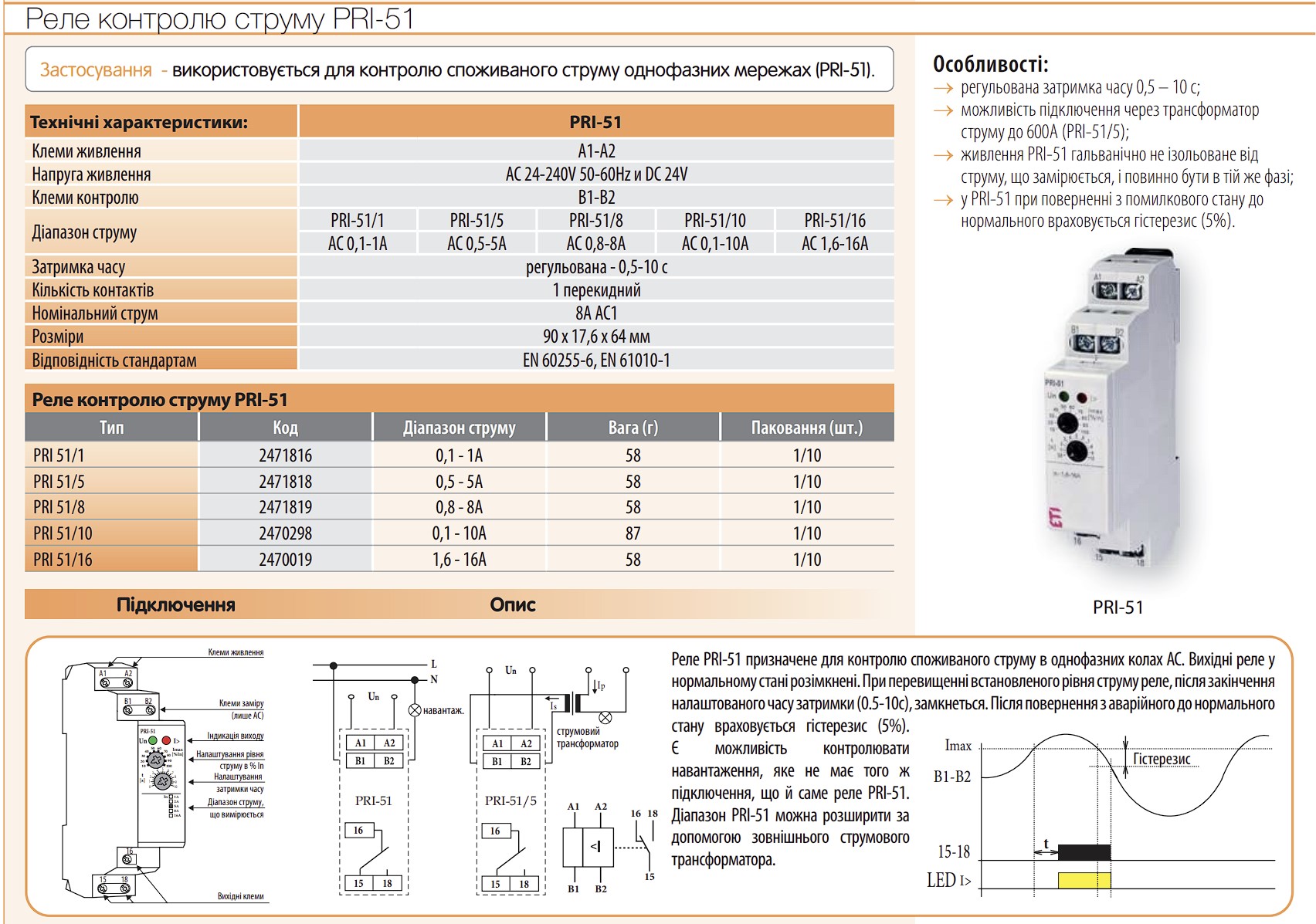

Технічні характеристики ETI PRI-51

• Напруга живлення: універсальна AC / DC

• Вихідний контакт: 1 перекидний контакт, 8 A (AC-1)

• Затримка спрацювання: регульована (для фільтрації короткочасних піків струму)

• Монтаж: DIN-рейка

• Габарити: 1 модуль — ідеально для щитів з обмеженим простором

Модифікації та діапазони вимірювання струму

• PRI-51/1 — низькі струми

• PRI-51/5 — оптимальний варіант для роботи з трансформаторами струму

• PRI-51/8

• PRI-51/10

• PRI-51/16

Контроль струму 50 А

Для контролю навантаження близько 50 А рекомендується використовувати ETI PRI-51/5 разом із зовнішнім трансформатором струму (наприклад, 50/5 А).
Загальний діапазон контролю при цьому може досягати 600 А.

 Важливо: живлення реле (A1–A2) має бути підключене до тієї ж фази, що й вимірюваний струм, оскільки коло не має гальванічної розв’язки.

ETI PRI-51 — ефективне рішення для промислової автоматики, щитів керування, компресорів, насосів і захисту однофазного обладнання.
