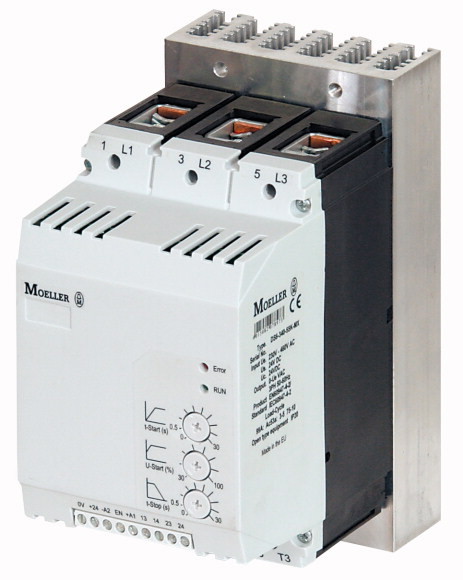

(134916) Пристрій плавного пуску DS7-340SX041N0-N серії DF7, Iн=41 A, потужність=22 кВт, 3ф, 380в, керування 24V DC/AC, Moeller an Eaton brand

(134916) Пристрій плавного пуску DS7-340SX041N0-N серії DF7, Iн=41 A, потужність=22 кВт, 3ф, 380в, керування 24V DC/AC, Moeller an Eaton brand

Придбати пристрій плавного пуску Eaton DS7-340SX041N0-N для двигуна 22 кВт можна в нашому каталозі під кодом 134916. Номінальний струм — 41 А, живлення — трифазна мережа 380 В, коло керування — 24 В AC/DC. Серія Xstart DS7 від Eaton (Moeller) перекриває діапазон потужностей від 1,1 до 110 кВт і добре підходить для насосних установок, вентиляторів та транспортерів підвищеної потужності.

Технічні переваги та конструктивні особливості DS7-340SX041N0-N

• Асиметричне керування тиристорами: запатентований метод Eaton регулює напругу по двох фазах без постійних складових, тому двигун розганяється плавно і зберігає вищий момент обертання, ніж у багатьох аналогічних рішеннях.
• Вбудований байпас: після завершення пуску тиристори шунтуються вбудованими контактами, що знижує нагрів пристрою та втрати в шафі керування.
• Мінімум параметрів: усього три регулювання — стартова напруга U-Start, час виходу на номінальну напругу t-Start та час зупинки t-Stop, — тому налаштувати пристрій під 22 кВт може будь-який електрик.
• Низький рівень шуму: двигун запускається плавно, без характерних поштовхів, і зберігає високий момент на валу.
• Низьковольтне керування: живлення кіл керування — 24 В AC/DC; виконання DS7-340 обирають для схем автоматики на 24 В.
• Відповідність стандартам: продукт відповідає EN 60947-4-2, має ступінь захисту IP20, а номінал 22 кВт наведено для 400 В, пуску 10 с, ліміту струму 300 % та +40 °C.
• Охолодження за потреби: за великої кількості пусків на годину пристрій можна доповнити опціональним вентилятором — допустима кількість циклів зростає.
• Сусідні типорозміри: DS7-340SX032N0-N (32 А / 15 кВт) та DS7-340SX055N0-N (55 А / 30 кВт); аналог з керуванням 110–230 В AC — DS7-342SX041N0-N, код 134934.

Комплексна система захисту обладнання

Пуск через Eaton DS7-340SX041N0-N знімає ударні навантаження з двигуна, муфт, ременів і редукторів, а плавна зупинка виключає стрибки тиску (гідроудари) у трубопроводах. Пристрій контролює власний стан: діагностуються перегрів тиристорів і електроніки, помилки живлячої напруги, обрив фази, несправність тиристорів або байпаса та зовнішня аварія; теплова пам'ять враховує попередні пуски і не допускає повторного пуску, за якого тиристори перегрілися б. Захист двигуна на 41 А від перевантаження в схемі виконують реле перевантаження згідно з посібником Eaton MN03901001Z.

Галузі застосування та рекомендації з монтажу

Монтаж DS7-340SX041N0-N простий навіть за великих струмів: кріплення на монтажній панелі за розмірними кресленнями виробника, без спеціальних інструментів. Враховуйте, що потужність 22 кВт вказана для +40 °C; якщо температура в шафі вища або пусків багато, додайте вентиляцію або перейдіть на наступний типорозмір. Пристрій ефективно працює в:

• витяжних і припливних вентиляторних установках підвищеної потужності;
• транспортерах і конвеєрах, де потрібно уникнути ударів при включенні під навантаженням;
• насосах у важких умовах експлуатації, де важливе безконтактне включення;
• приводах, які раніше запускалися за схемою «зірка-трикутник»;
• трубопровідних системах, де недопустимі стрибки тиску.
