(134910) Пристрій плавного пуску DS7-340SX009N0-N серії DF7, Iн=9 A, потужність=4 кВт, 3ф, 380в, керування 24V DC/AC, Moeller an Eaton brand

(134910) Пристрій плавного пуску DS7-340SX009N0-N серії DF7, Iн=9 A, потужність=4 кВт, 3ф, 380в, керування 24V DC/AC, Moeller an Eaton brand

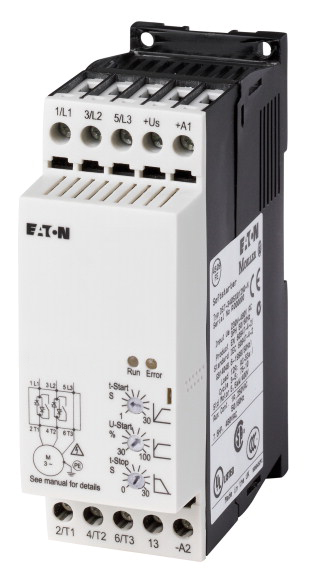

Eaton DS7-340SX009N0-N — плавний пускач серії Xstart DS7 (Moeller) з номінальним струмом 9 А для трифазних асинхронних двигунів потужністю 4 кВт, 380 В. Пристрій регулює напругу по двох фазах, тому двигун стартує без ривків, але зберігає підвищений момент на валу. Виконання з колом керування 24 В AC/DC застосовують у невеликих насосних агрегатах, вентиляторах і малих конвеєрах. Код товару: 134910.

Технічні переваги та конструктивні особливості DS7-340SX009N0-N

• Асиметричне керування тиристорами: запатентований метод Eaton регулює напругу по двох фазах без постійних складових, тому двигун розганяється плавно і зберігає вищий момент обертання, ніж у багатьох аналогічних рішеннях.
• Три прості налаштування: U-Start (стартова напруга, %), t-Start (час виходу на номінальну напругу, с) та t-Stop (час зниження напруги до стартової при зупинці, с) — пусконалагодження займає мінімум часу.
• Заміна контакторних схем: замість зв'язки контакторів для пуску «зірка-трикутник» достатньо одного компактного пристрою DS7 — менший знос і нижча вартість обслуговування.
• Керування 24 В AC/DC: виконання DS7-340 розраховане на напругу керування 24 В AC/DC.
• Охолодження за потреби: за великої кількості пусків на годину пристрій можна доповнити опціональним вентилятором — допустима кількість циклів зростає.
• Як підібрати типорозмір: 9 А відповідає двигуну 4 кВт; для слабшого двигуна (3 кВт) є DS7-340SX007N0-N, для потужнішого (5,5 кВт) — DS7-340SX012N0-N. Варіант з колом керування 110–230 В AC — DS7-342SX009N0-N (код 134928).

Комплексна система захисту обладнання

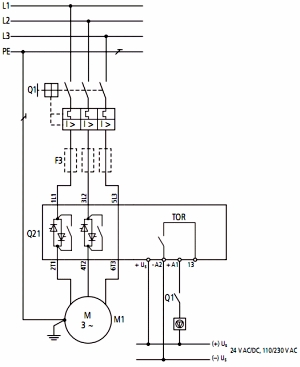

Пристрій DS7-340SX009N0-N захищає не лише двигун, а й усю механіку приводу: плавний пуск і зупинка зменшують знос підшипників, зубчастих передач і клинових ременів. Контроль стану охоплює перегрів тиристорів і електроніки, помилку живлячої напруги, обрив фази, несправність тиристорів і байпаса, зовнішню аварію; теплова пам'ять тиристорів враховує нагрів від попередніх пусків. Для захисту двигуна на 9 А від перевантаження в схему включають реле перевантаження згідно з посібником Eaton MN03901001Z.

Галузі застосування та рекомендації з монтажу

Пристрій DS7 встановлюють у шафі керування на монтажній панелі: спеціальний інструмент не потрібен, розміри та розташування кріпильних отворів наведено в документації Eaton. Тепловий розрахунок шафи виконує складальник щита; за високої температури або частих пусків передбачте додаткове охолодження (зокрема опціональний вентилятор) або оберіть типорозмір вище 9 А. Серія Xstart DS7 застосовується в:

• приводах із клинопасовою передачею, де важливо знизити знос ременів;
• механізмах із зубчастими передачами, де недопустимі удари в зубцях;
• системах транспортування і переміщення невеликих вантажів;
• невеликих насосних агрегатах;
• вентиляторах витяжних і припливних систем малої потужності.
