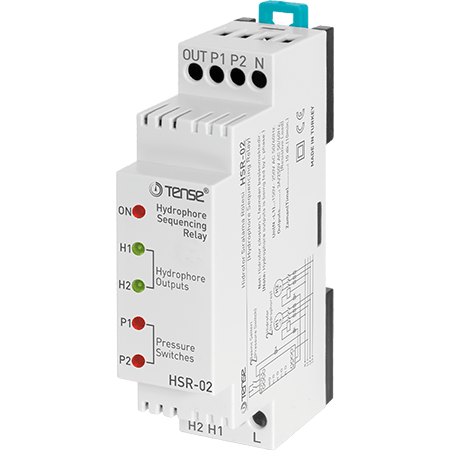

(HSR-02X) Реле последовательности работы насосов гидрофор, 160V–260V AC, Tense

(HSR-02X) Реле последовательности работы насосов гидрофор, 160V–260V AC, Tense

Реле предназначено для последовательного или одновременного включения двух насосов при наличии потребности в подкачке воды в системе водоснабжения

Алгоритм работы реле:

При замыкании входа Pout и Р1 либо Pout и Р2 (датчики давления Р1 или Р2) насос Н1 включается и работает 10 мин. После этого промежутка времени, включается насос Н2 на 10 минут, затем он выключается. Весь цикл повторяется снова.

Если в течении этого промежутка времени контакты Pout и Р1 (Р2) размыкаются, то работающий насос выключается, и при очередном замыкании Pout и Р1 (Р2) , включится другой насос и отсчет временного интервала начинается сначала вне зависимости от того какой из контактов Р1 или Р2 коммутировался.

Если оба входа Р1 и Р2 будут соединены с Pout (оба датчика давления включены - большой расход воды) то оба насоса Н1 и Н2 будут включены, пока контакты Р1 или Р2 не будут разомкнуты.

При отключении реле от питающего напряжения и повторном включении питания, цикл работы реле начинается с насоса Н1

Параметры

Вес - 210

Рабочая температура -5...+55

Частота - 50/60

Монтаж - DIN+винты

Размер - 44x75x85

Насос - 2

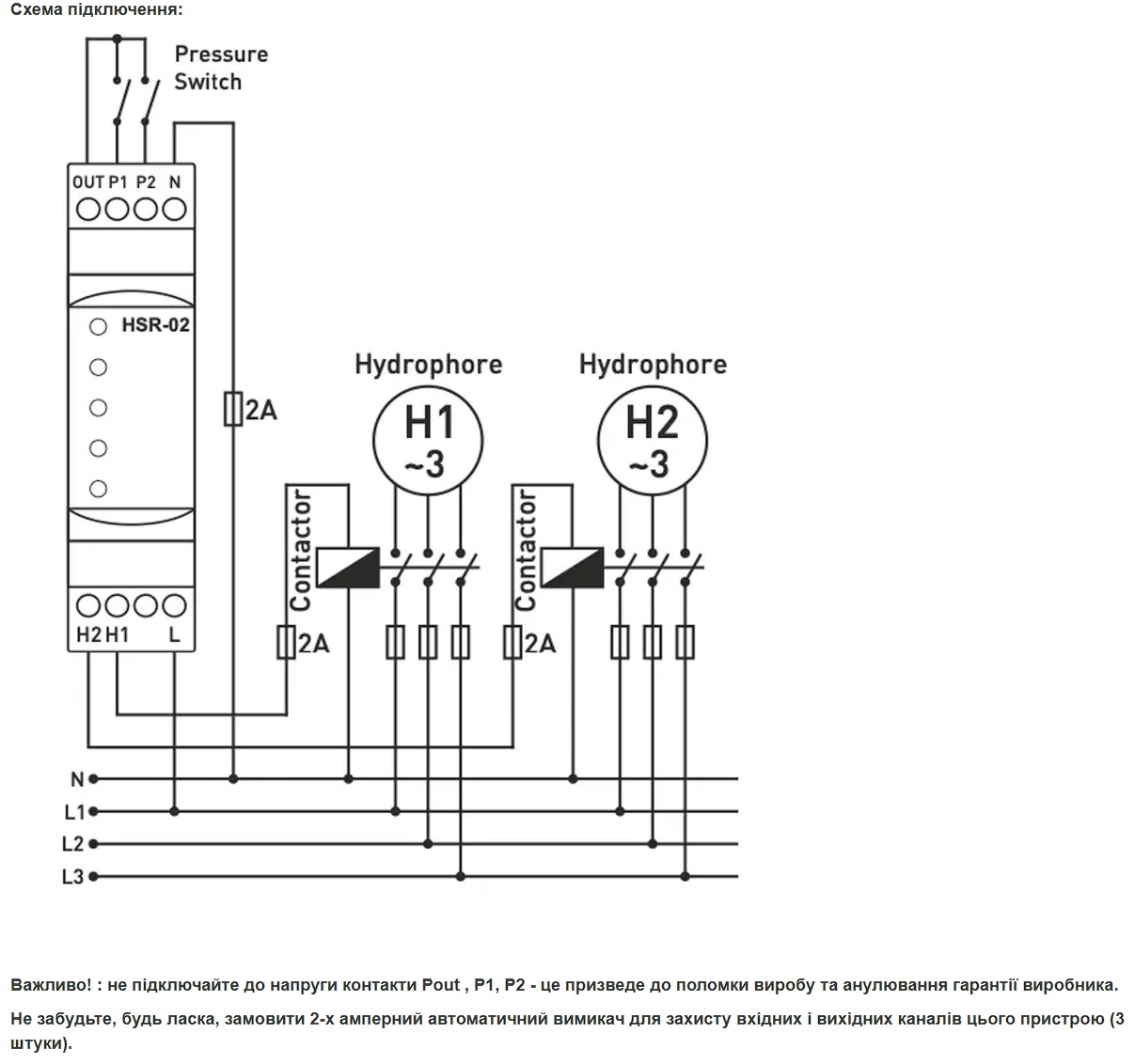

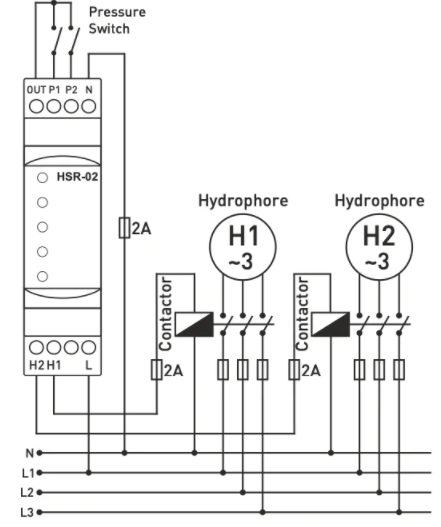

Схема подключения:
