(SSR-05D) реле контроля уровня воды + задержка включения насоса, 150V–260V AC, 5A,Tense

(SSR-05D) реле контроля уровня воды + задержка включения насоса, 150V–260V AC, 5A,Tense

Электроды (датчики уровня жидкости) не поставляются в комплекте

Номинальное напряжение: - 220V АС,

Рабочий диапазон:- 150В-260В

Рабочая частота:- 50/60 Гц.

Рабочая сила: <3 VA

Рабочая температура:-10...+50

Подключение - с клеммой

Размеры (мм.)- 44x75x85

Вес- 250 гр.

Тип соединения:- DIN дин-рейку + винты

Страна производитель–Турция

Данное реле является цифровым - т.е. внутри стоит микропроцессор, который управляет работой всего устройства. Это позволяет реализовать некоторые дополнительные функции, которые не только повышают удобство пользования, но и продевают срок жизни датчиков уровня воды.

1) Ток протекает между датчиками уровня воды не постоянно, а импульсами - за счет этого срок жизни электродов, опущенных в воду увеличивается более чем в 2 раза!

2) SSR-05D имеет встроенный таймер задержки включения насоса. Полезная функция если например реле используется в скважине (или колодце), в которой уровень воды меняется в зависимости от сезона - соответственно Вам не надо будет менять положение верхнего датчика - достаточно будет изменить время задержки на реле.

3) Это реле уровня дополнительно оснащено 3 светодиодами, которые показывают как вода заполнила бак - верхний, средний и нижний уровень. Согласитесь, что это удобно если реле установлено внутри дома, а бак на крыше или в подвале или на улице.

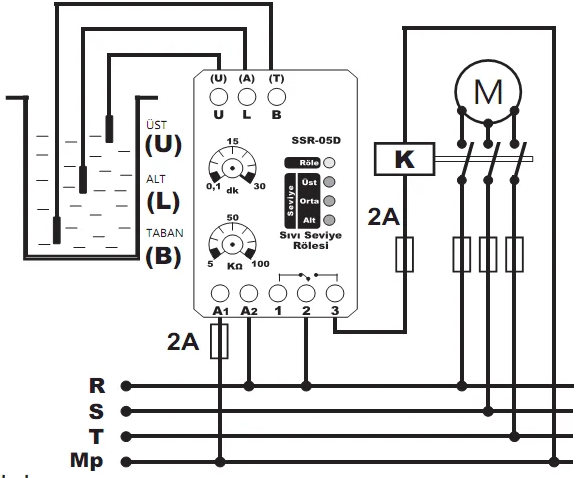

Схема подключения реле уровня воды (эта схема с датчиками - электродами, если у Вас поплавковые датчики, то их тоже можно использовать.

Это схема подключения для выкачки бака (скважины)

Для закачки бака нужно подсоединять следующим образом:
