Элементы управления и сигнализации

Выработка команд и сигнализация являются основными функциями управления машинами и процессами. Необходимые сигналы управления генерируются либо вручную с помощью командных и сигнальных устройств, либо машинным способом посредством датчиков положения. Соответствующий случай применения определяет класс защиты, форму и цвет.

Серии устройств

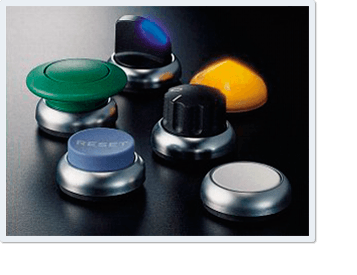

Серия RMQ-Titan Eaton - ориентированные на будущее технологии находят последовательное применение в современных устройствах управления и сигнализации „RMQ-Titan. Универсальные светодиодные элементы и надписи, нанесенные лазером, обеспечивают максимальную безопасность, безотказную работу и гибкость.



В частности, это означает:

  • высококачественная оптика для единообразного внешнего вида,
  • максимальный класс защиты до IP67 и IP69K (выдерживает струю пара),
  • контрастная подсветка благодаря светодиодным элементам, в том числе при дневном свете,
  • ресурс 100.000 ч соответствует сроку службы машинного оборудования,
  • невосприимчивость к ударам и вибрациям,
  • рабочее напряжение светодиодов 12 - 500 В,
  • низкая потребляемая мощность – всего 1/6 лампочки накаливания,
  • широкий диапазон рабочих температур от -25 до +70 ˚C,
  • тестовая схема светоэлементов,
  • встроенные схемы защиты для максимальной эксплуатационной безопасности и безотказности,
  • износостойкие и контрастные надписи, выполненные лазером,
  • индивидуальные символы и надписи в соответствии с конкретными требованиями в количестве от 1 шт.,
  • свободное комбинирование текста и символов,
  • пригодные для электроники коммутирующие контакты в соответствии с EN 61131-2: 5 В/1 мА,
  • свободно программируемые режимы коммутации для всех кнопочных переключателей: без фиксации/с фиксацией,
  • все кнопки в исполнении с подсветкой и без подсветки,
  • контакты коммутируют различные потенциалы,
  • возможность использования в цепях тока, обеспечивающих безопасность, благодаря принудительной активации и контактам с принудительным размыканием,
  • соответствуют промышленному стандарту IEC/EN 60947.

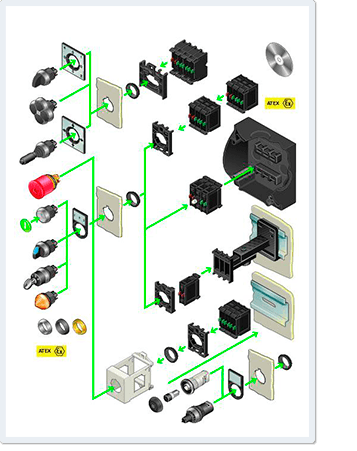

Комплектное изделие серии RMQ-Titan состоит из управляющей головки, контактов/светодиода и крепежного адаптера

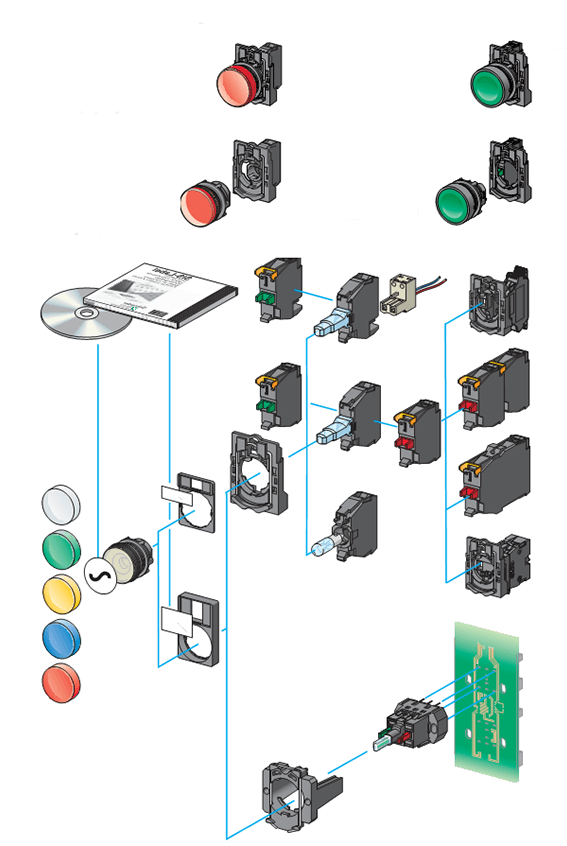

Серия XB5 Schneider Electric -  это серия светосигнальной арматуры в пластиковом корпусе. Широкий выбор устройств высочайшего качества позволяет успешно применять их в промышленности, строительстве, инфраструктуре, а также в секторе коммунально-бытового обслуживания. Все изделия поставляются в собранном виде, но являются модульными и позволяют дополнять конфигурацию различными контактными и светодиодными элементами. Изделия промышленного назначения этой линейки сочетают  простоту установки и гибкость. Они отлично подходят для применения в средах, где требуется обеспечить достаточную устойчивость к воздействию химических веществ или если необходима двойная электрическая изоляция.



Элементы  и преимущества серии

Серия представлена следующими элементами:

  • Кнопки с пружинным возвратом;
  • Кнопки с подсветкой;
  • Грибовидные кнопки аварийной останов с фиксацией в нажатом положении;
  • Переключатели;
  • Встроенные блоки подсветки с лампами накаливания и неоновыми лампами.



Основные преимущества серии

  • Соответствие стандартам МЭК, UL, CSA;
  • Маркировка CE;
  • пыле- и влагоизоляция согласно IP 65, NEMA 4;
  • “Защищенный светодиод” блоки подсветки со светопрозрачными вставками;
  • Электрический контакт с малой нагрузкой;
  • Подключение при помощи винтового контактного зажима; штыри для крепления печатной платы;
  • Соединитель с врезными контактами;
  • Комплектные изделия;
  • Изделия для сборки оборудования клиентом с использованием отдельных комплектующих и типовых принадлежностей.

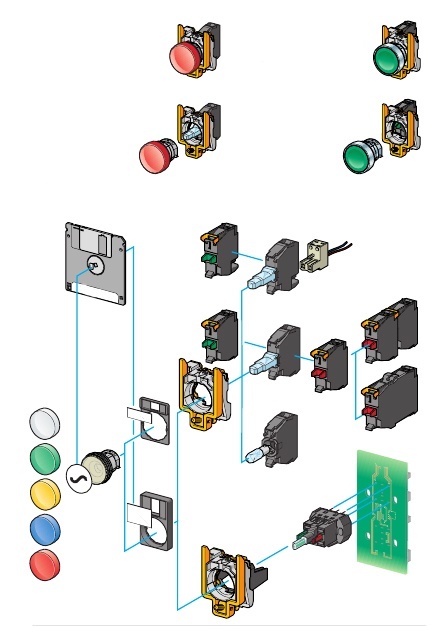

Серия Harmony XB4 – главное отличие этой серии от серии XB5 – металлический крепежный адаптер для присоединения управляющей головки к управляющим контактам (в серии XB5 он пластиковый). Эти серии во многом похожи – такая же степень защиты, тот же набор управляющих головок и т.д. Эта серия является одной из самых популярных серий в мире, благодаря запатентованной системе крепления головки к адаптеру 1 винтом, такое решение является очень надежным, а так же ускоряет монтаж.

На корпусе установлены металлические хомуты для крепежа одного или нескольких блоков. Каждый хомут может оснащаться от одного до трех рядов блоков. Первый ряд может включать 3 блок-контакта, или 2 блок-контакта и 1 светосигнальный блок, таким образом, минимизируя глубину до 43 мм. Вторые и третьи ряды могут использоваться для дополнительных блок-контактов, которые монтируются с помощью защелкивающихся зажимов. Светосигнальные блоки выпускаются как с использованием обычных ламп накаливания, так и с использованием светодиодов.

Серия Harmony XB7

Новая серия управляющих устройств Telemecanique, она является моноблочной – нет возможности конфигурации управляющих контактов. Поскольку демонтаж с передней части невозможен, прочность этих изделий обеспечивает максимальную безопасность для людей и установок. Данная серия имеет более узкий, по сравнению с сериями XB5 и XB4,  спектр управляющих механизмов, но так же она обладает невысокой ценой, благодаря чему уже завоевала популярность в нашей стране.
