(VSR-05) Реле контроля уровня жидкости c защитой насоса, 150V–260V AC, 5A,Tense

(VSR-05) Реле контроля уровня жидкости c защитой насоса, 150V–260V AC, 5A,Tense

Электроды (датчики уровня жидкости) не поставляются в комплекте

Номинальное напряжение: - 220V АС,

Рабочий диапазон:- 170В-260В

Рабочая частота:- 50/60 Гц.

Рабочая сила: -<3 VA

Рабочая температура -  -10...+50

Подключение:- с клеммой

Размеры (мм.) - 22,5x75x85

Вес - 250 гр.

Тип соединения:- DIN дин-рейку

Страна производитель–Турция

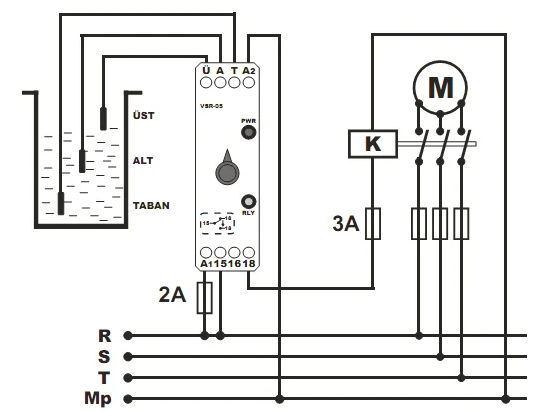

Схема подключения реле уровня воды (эта схема с датчиками - электродами, если у Вас поплавковые датчики, то их тоже можно использовать.)

Это схема подключения для выкачки бака (скважины)

Для закачки бака нужно подсоединять следующим образом:

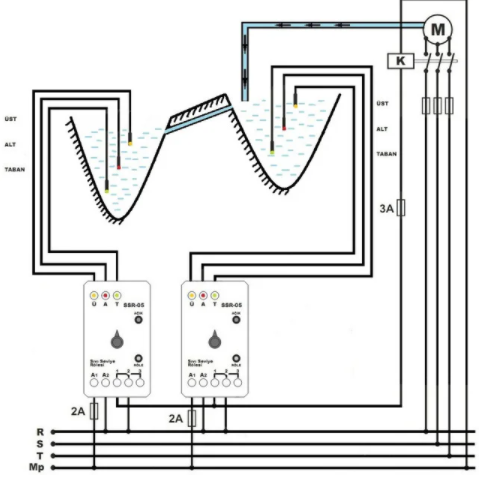

Если перед Вами стоит задача контролировать уровень воды в нескольких сообщающихся емкостях - например двух прудах - с одним закачивающим насосом, то можно применить такую схему включения:
