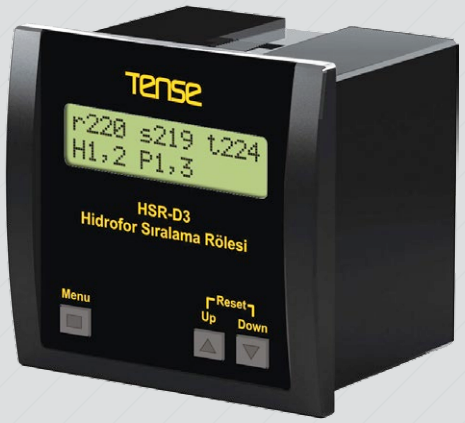

Данный контроллер предназначен для управления работой двух или трех гидрофоров (насосных станций) в системах водоснабжения административных, производственных или жилых зданий и контроля равномерной нагрузки насосов в системе водоснабжения.

Кроме непосредственного управления насосными станциями, контроллер HSR-D3 также имеет встроенные функции защиты от пониженного или повышенного напряжения, асимметрии фаз и функцию контроля последовательности фаз. Эти свойства контроллера полностью защитят Ваши насосы от потенциальных поломок из-за скачков напряжения, которые не редки в нашей энергосистеме.

Также контроллер имеет специальный вход для датчика с помощью которого можно отслеживать возникновение"сухого хода"насосов - еще одной потенциальной причины выхода из строя насосного оборудования.

Технические параметры

Питание - 150-220V AC 50/60Hz

Контакт - 3A 250V AC

Насос–3

Вес - 325гр

Сечение кабеля - 1.5mm²

Размер - 96x96x92

Описание работы:

1.Подключите контроллер, согласно схеме подключения при подаче питающего напряжения устройство анализирует параметры сети, статус датчиков давления и поплавкового датчика (датчика"сухого хода") и отображает текущие значения параметров системы на дисплее

2. Если параметры сети находятся в допустимых пределах и датчик давления Р1 выключается (давления нет), то контроллер включает насос Н1

3.Если выключится датчик давления Р2 (что означает что насос Н1 не справляется с разбором воды) то контроллер включает дополнительно насос Н2. Оба насоса Н1 и Н2 в этой ситуации будут работать одновременно.

4.Если в ситуации, описанной в п.4 закончится время работы насоса Н1 закончится (оно устанавливается с помощью параметра №4) то включится насос Н3

5.В этой ситуации, если датчик давления Р2 включится (давление повысилось), то насос Н3 выключится. Если Р2 опять выключится (давление упало) насос Н3 опять включится

6.Если все три датчика давления Р1, Р2 и Р3 выключатся (очень большой разбор воды), то все три насоса Н1, Н2 и Н3 одновременно включаются и будут работать без учета времени работы насосов.

7.Если при этом включится датчик давления Р3 (разбор воды уменьшился), то отключится последний из включившихся насосов

Общее правило последовательного включения насосов:Когда датчик давления включается (разбор воды уменьшается) и затем выключается (разбор воды увеличивается) насос включенный последним соответственно выключается и включается. Его общее на время работы не будет превышать время, заданное с помощью меню. По истечению этого времени этот насос выключается и включается следующий.

С помощью меню можно также установить общее количество насосов в системе - 2 или 3

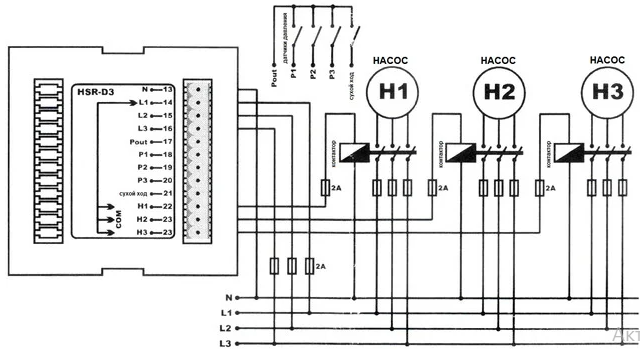

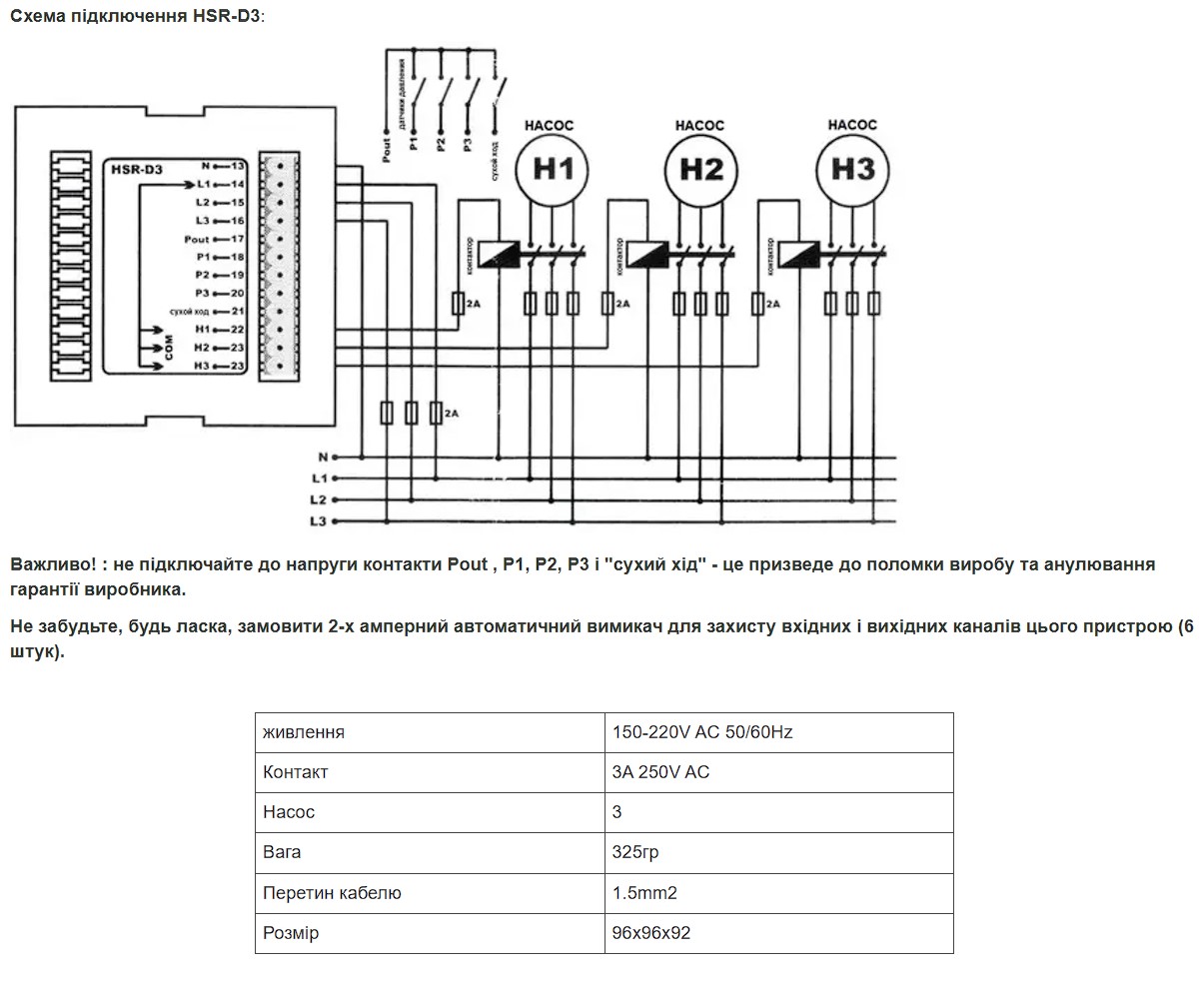

Схема подключения HSR-D3:
