(РНПП-301) Релееле напряжения и контроля фаз РНПП-301, U=+-25%, Новатек-Электро

(РНПП-301) Релееле напряжения и контроля фаз РНПП-301, U=+-25%, Новатек-Электро

Код: NTRNP3010

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

Характеристики:

• Номинальный ток: 5 A
• Количество полюсов: 3 фаз
• Напряжение: 380 V AC
• Тип монтажа: Модульные

выход действующего значения напряжения за пределы допустимых порогов;

нарушения чередования и слипание фаз;

нарушения полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

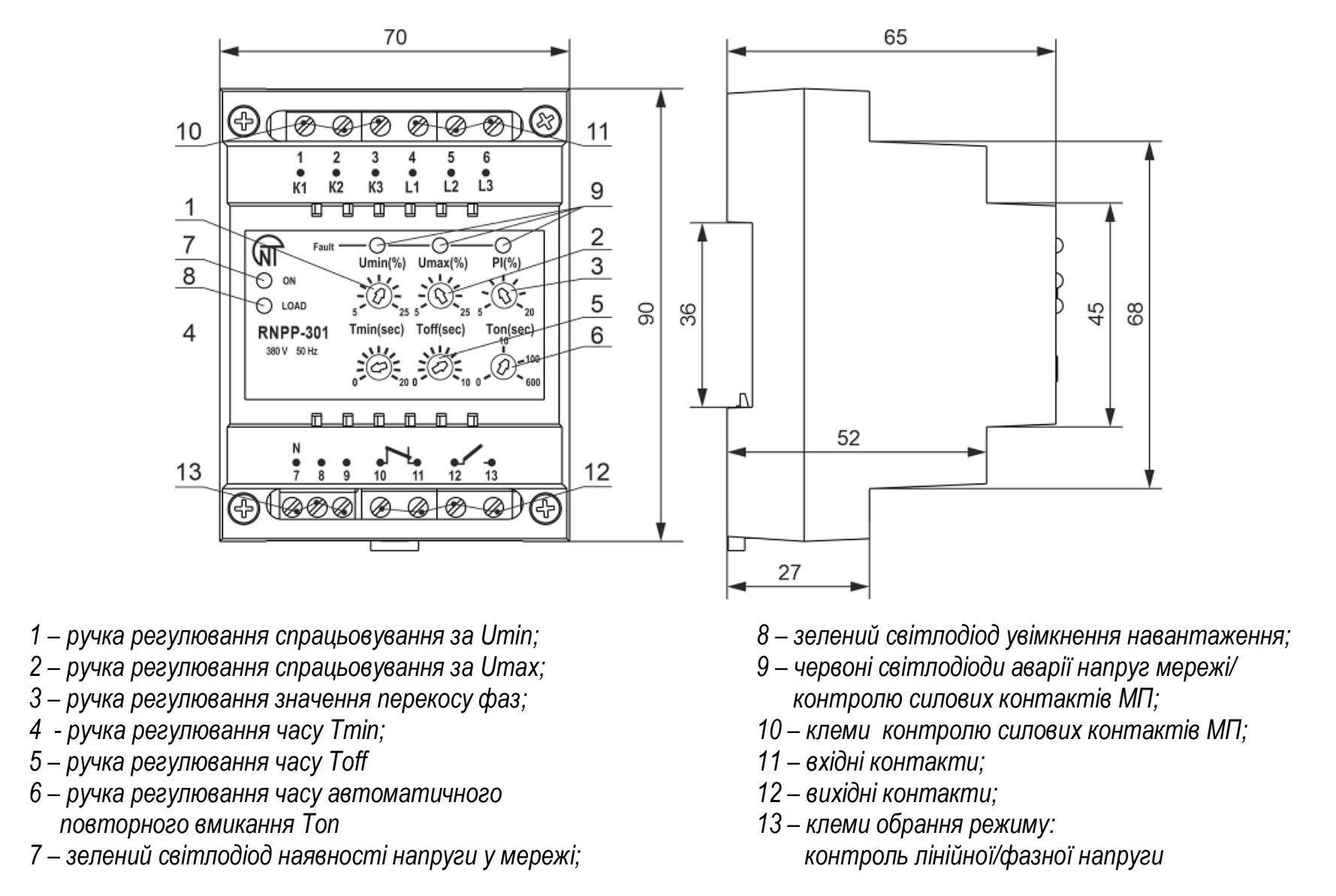

Светодиоды на лицевой панели реле индицируют:

наличие напряжения в сети;

состояние нагрузки (включена или отключена);

вид возникшей аварии.

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:

порог срабатывания по максимально допустимому значению напряжения;

порог срабатывания по минимально допустимому значению напряжения;

порог допустимого значения перекоса фаз;

время срабатывания отключения нагрузки при аварийном снижении напряжения;

время срабатывания отключения нагрузки при прочих видах аварии сети;

задержку времени включения нагрузки после восстановления параметров сети.

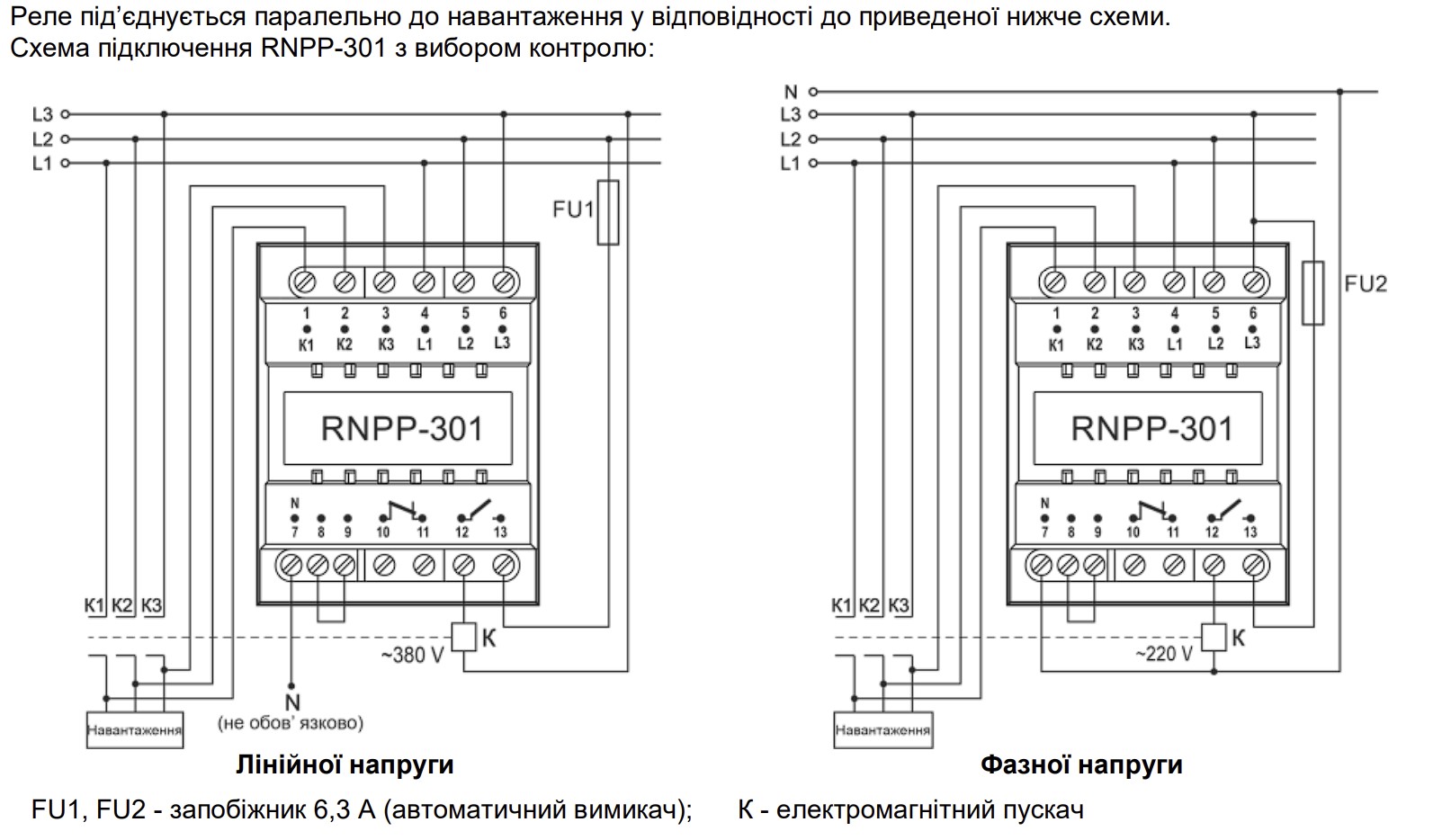

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).

В настоящее время выпускается три модификации данного устройства.
