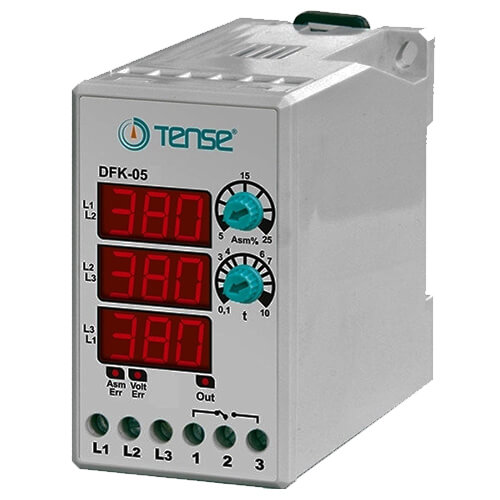

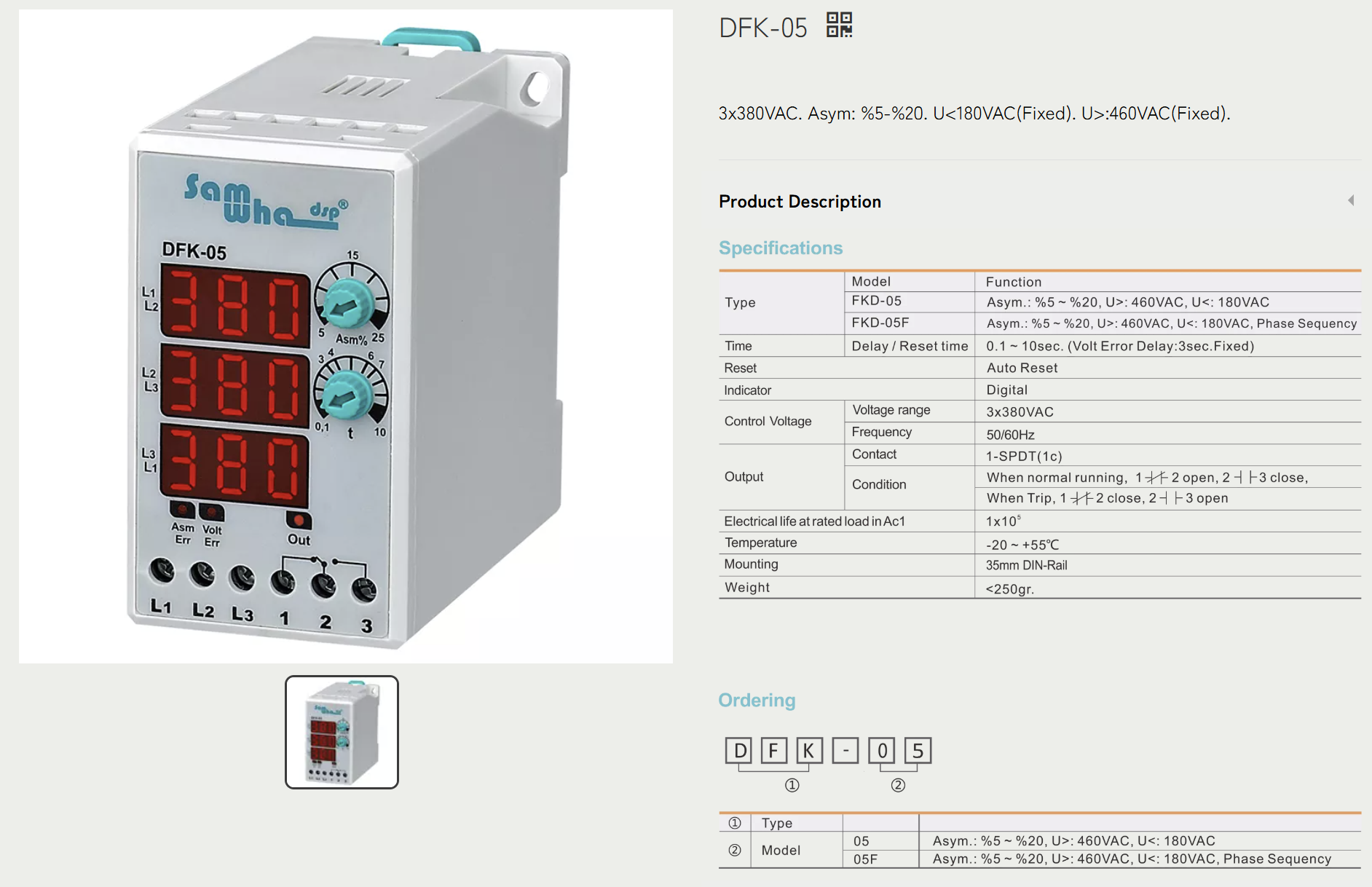

(DFK-05) Реле микропроцессорное, контроля фаз, контроля напряжения, для защиты 3-х фазного электродвигателя 5A, 180-460V AC, 5-25% Асиметрия, без нейтрали, Tense

(DFK-05) Реле микропроцессорное, контроля фаз, контроля напряжения, для защиты 3-х фазного электродвигателя 5A, 180-460V AC, 5-25% Асиметрия, без нейтрали, Tense

Подключите реле согласно схемы подключения приведенной ниже и подайте рабочее напряжение на устройство.

С помощью верхнего кругового регулятора ("Asm%") устанавливаете необходимый Вам допустимый диапазон асимметрии фаз-от 5 до 25%. При повороте регулятора значение асимметрии будет выводиться на дисплей слева от регулятора.

С помощью нижнего кругового регулятора ("t") установите необходимый Вам интервал времени-0,1-10 секунд. Это значение будет выводится на дисплее слева

По истечению 4-х секунд на дисплеи будут выведены текущие значения фазных напряжений.

Если отключить и подключить снова напряжение к реле контроля фаз, то в течении первых двух секунд на дисплеи будет выведены установленные значения асимметрии и времени задержки.

Если фазное напряжение находится в диапазоне 180В-460В и асимметрия не превышает заданное значение, то реле находится в рабочем состоянии-контакты 2-3 замкнуты, индикатор"Out"подсвечен, индикаторы"Asm err"и"Volt err"не подсвечены.

Если какое либо из фазных напряжений выходит за диапазон (180В-460В межфазного/105В-270В линейного) подсвечивается индикатор"Volt err"и через 2 секунды реле размыкает контакты 2-3, замыкает контакты 1-2 и индикатор"Out"выключается. После возврата напряжения в диапазон, реле контроля фаз отсчитывает заданный временной интервал, установленный с помощью регулятора"t"и переключается в рабочее состояние.

Если разница между любыми фазными напряжениями превысит значение, установленное с помощью регулятора"Asm%", то реле подсвечивает индикатор"Asm err"и начинает отсчет времени задержки, установленный с помощью"t", после чего размыкает контакты 2-3, замыкает контакты 1-2 и выключает индикатор"Out". Если асимметрия со временем уменьшается ниже заданного предела, то реле выключает индикатор"Asm err", отсчитывает время"t"и возвращает реле в рабочее состояние.

Расчет%асимметрии необходимо проводить по формуле-(МаксНапрФазаФаза-МинНапрФазаФаза) х 100/380

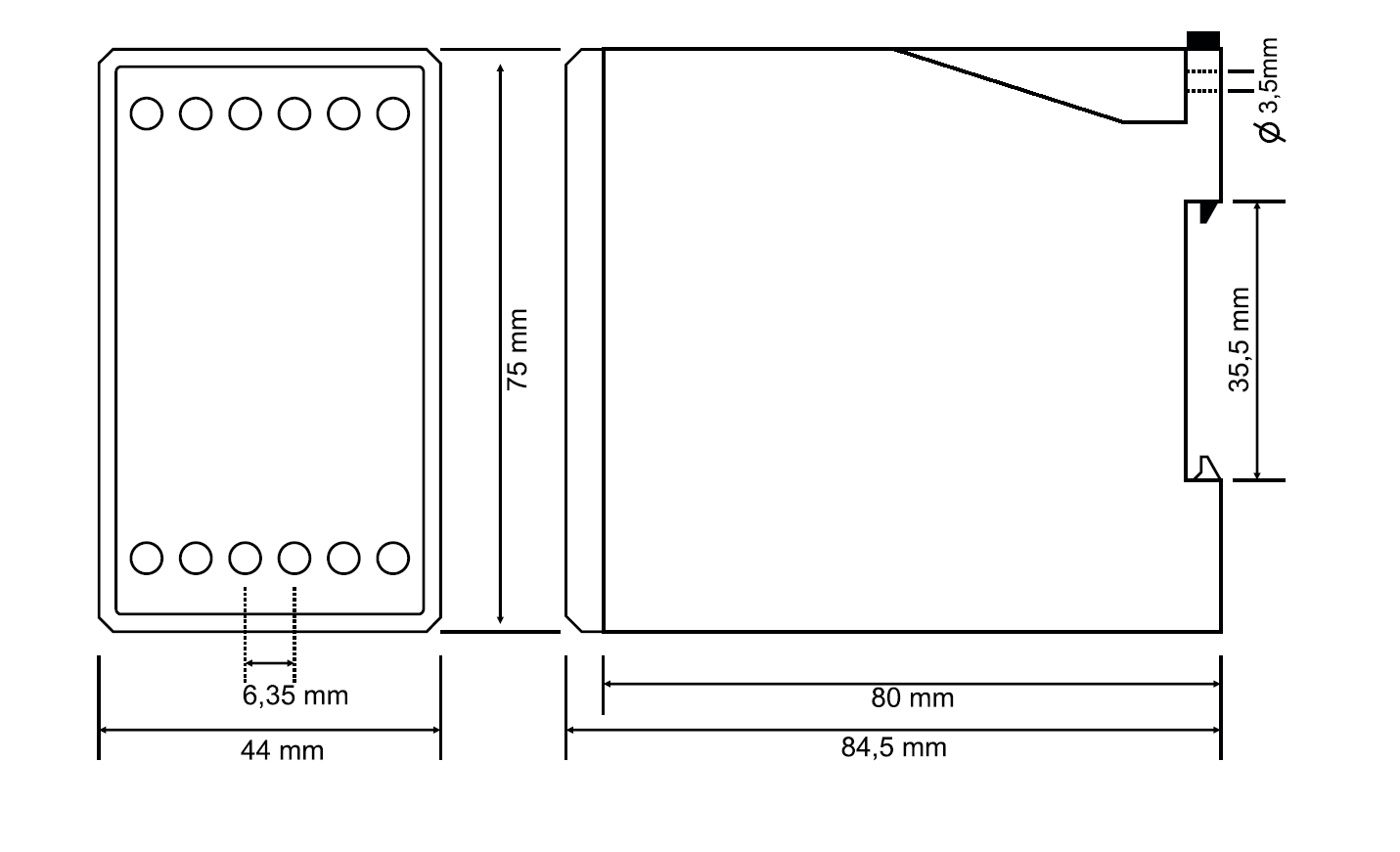

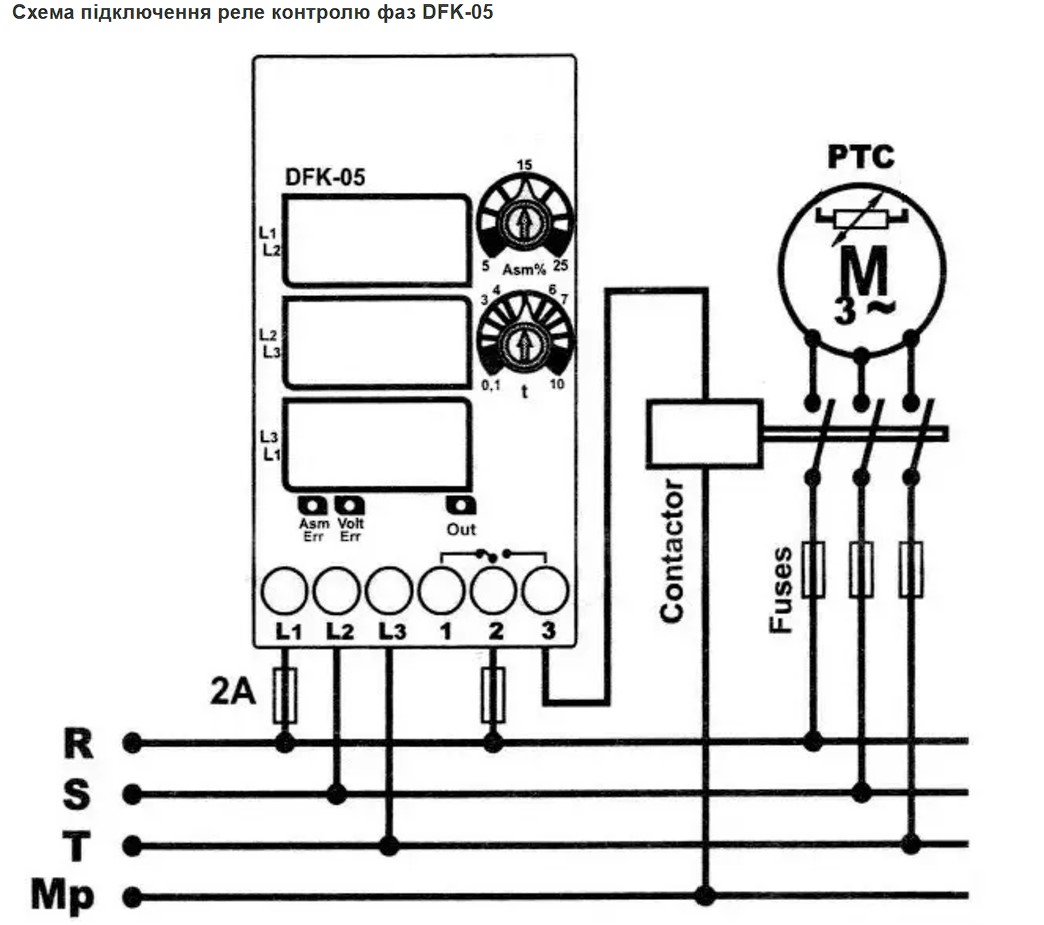

Схема подключения
