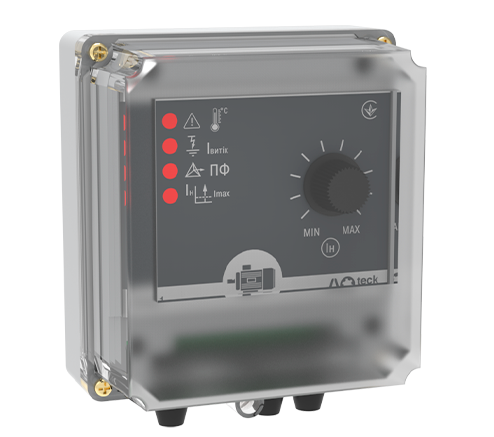

Код: БЗД1

БЗД1 предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях, при перегрузках, вызванных низким напряжением в сети, повышенной влажностью и температурой, высокой запыленности и т.д.



Используется в схемах управления трехфазными электродвигателями, включаемыми с помощью магнитных пускателей или контакторов.

Блок защитного отключения трехфазного БЗД1 применяется с асинхронными двигателями мощностью от 1,6 кВт до 160 кВт.

Функциональные возможности:

защитное отключение пускателя управления или контактора при возникновении таких аварийных ситуаций:

обрыв или перекос фазы питающей сети;

превышение номинального значения тока, потребляемого электродвигателем;

перегрев статора обмотки.

блокировку пуска электродвигателя при нарушении изоляции обмотки статора в начале работы.

Параметры

Напряжение питания от сети переменного тока - 230 В (-10… 15 %)

Частота напряжения питания - 50 Гц

Потребляемая мощность - 25 ВА

Мощность электродвигателя, к которому применяется - 1,6…160 кВт

Допустимая нагрузка на контакты встроенного реле:

При напряжении 380 В 1,5 А

При напряжении 230 В 2,5 A

Время подготовки устройства к работе - 30 с

Схема подключения:

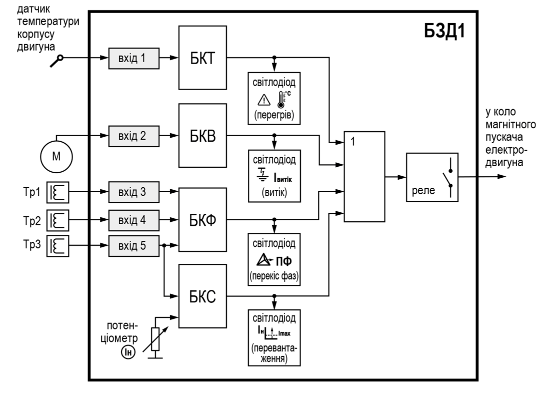

Устройство содержит четыре блока контроля состояния электродвигателя:

блок контроля температуры корпуса двигателя (БКТ);

блок контроля тока утечки обмотки статора двигателя (БКВ);

блок контроля перекоса фаз (БКФ);

блок контроля потребляющего двигатель тока (БКС).

Превышение уровня сигнала в любом из каналов контроля приводит к срабатыванию выходного реле и аварийному отключению электродвигателя.

Для контроля за состоянием защищаемого электродвигателя к входам устройства подключаются два типа датчиков:

NTC термистор, предназначенный для контроля температуры корпуса двигателя (подключаемый к входу 1, сигнал от которого обрабатывает БКТ);

трансформаторные датчики Tр1 – Tр3, используемые для формирования сигнала, пропорционального потребляемому электродвигателем тока (подключаются к входам 3 – 5, сигналы из которых обрабатываются БКФ и БКС).

Чтобы сбросить триггерную защиту каналов от перегрузки и фазовой защиты, необходимо снять питающее напряжение с устройства на 15 секунд.
