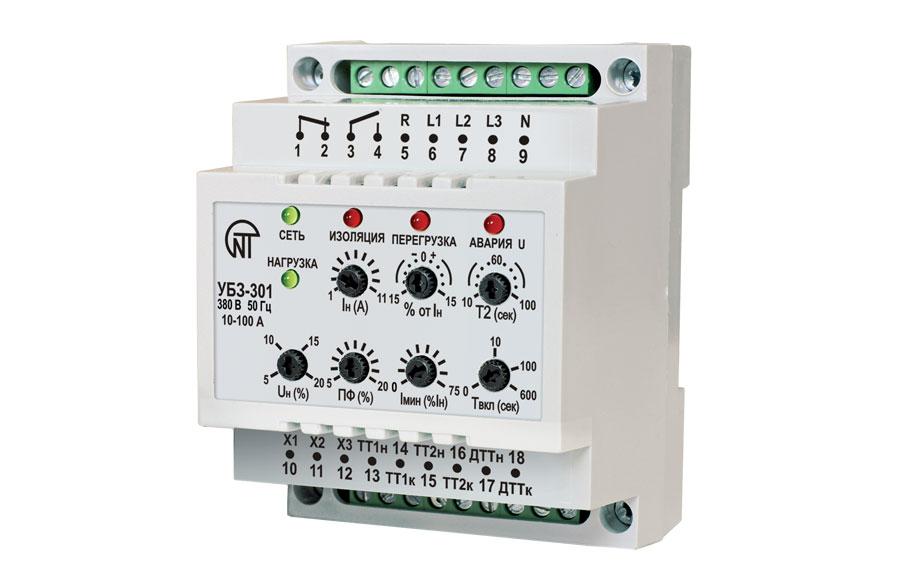

Универсальный блок защиты электродвигателей UBZ-301 (далее по тексту блок) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Выпускаются три модификации прибора по номиналам тока:
UBZ-301 5-50A;
UBZ-301 10-100A;
UBZ-301 63-630A.
Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
механических перегрузках (симметричный перегруз по фазным/линейным токам)—защита от перегруза с зависимой выдержкой времени;
несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя—защита от перекосов фазных токов с последующим запретом АПВ;
асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
исчезновении момента на валу ЭД («сухой ход»—для насосов)—защита по минимальному пусковому и/или рабочему току;
при недопустимо низком уровне изоляции на корпус—проверка перед включением с блокировкой пуска при плохой изоляции;
замыкании на«землю»обмотки статора во время работы—защита по токам утечки на«землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:
простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки;
срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика приведена на рис. 2. Эта характеристика построена для условно холодного двигателя. В процессе работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени;
возможность сдвигать токо-временную характеристику как по оси токов (пот. № 1,2), так и по оси времени (пот. № 3—время срабатывания при 2-х кратном перегрузе);
выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения по усмотрению заказчика самостоятельно;
индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).
