(48250500) Анализатор сети DIRIS A-40 с RS485, 3IN 2OUT, *Вх. 1/5A, 110-400 V AC/120-300V DC, 96 х 96, Socomec

(48250500) Анализатор сети DIRIS A-40 с RS485, 3IN 2OUT, *Вх. 1/5A, 110-400 V AC/120-300V DC, 96 х 96, Socomec

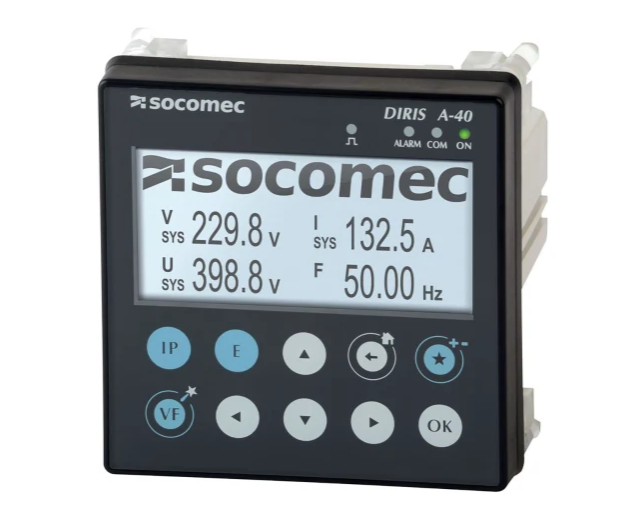

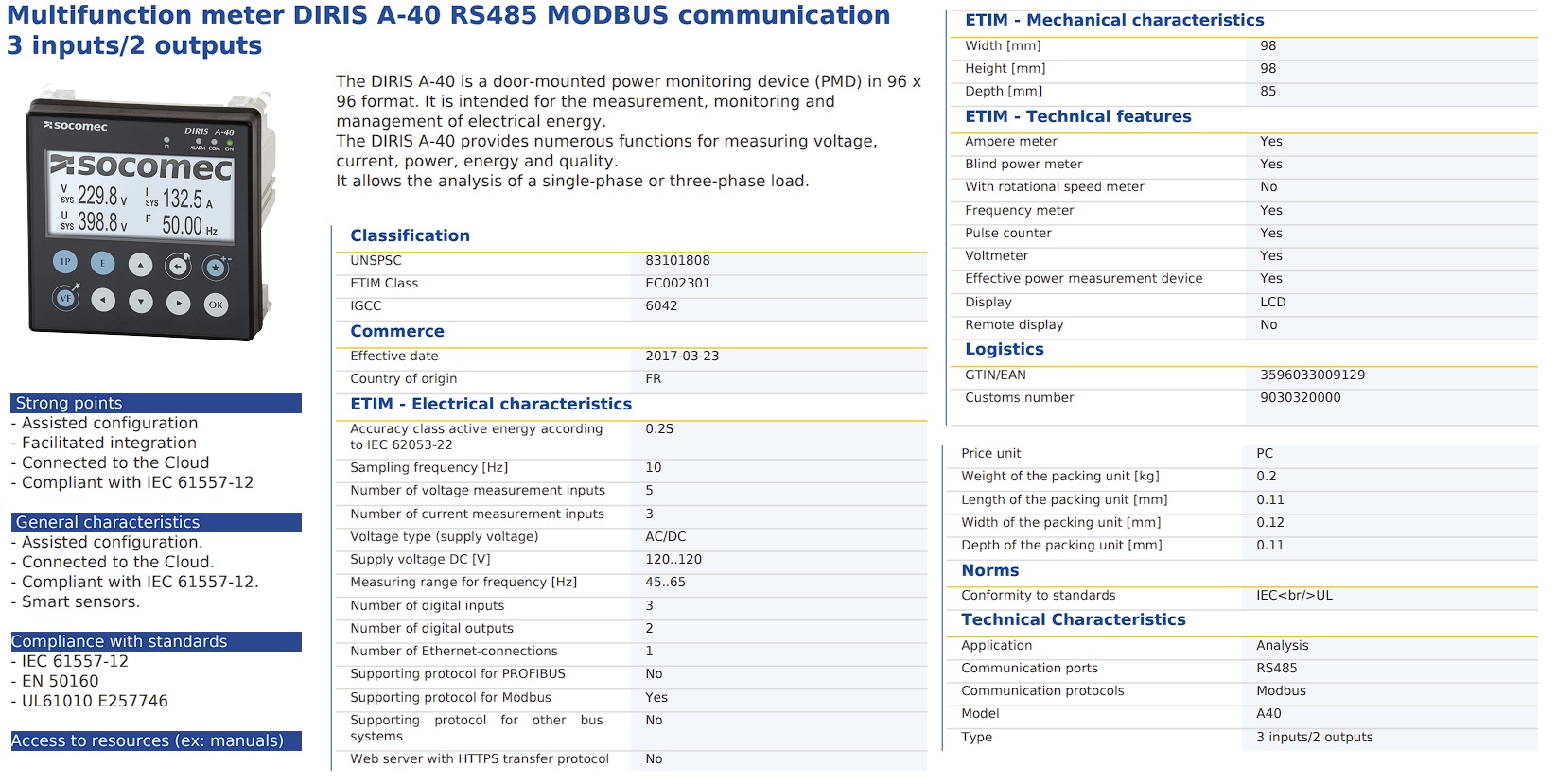

Анализатор сети Socomec DIRIS A-40 с интерфейсом RS485 и конфигурацией 3 входа/2 выхода — прибор контроля мощности (PMD) формата 96 х 96 мм для измерения, мониторинга и управления электрической энергией в однофазных и трёхфазных сетях. Работает через трансформаторы тока 1/5 А при напряжении 110…400 В AC / 120…300 В DC.

Технические преимущества и конструктивные особенности DIRIS A-40

• Встроенный порт RS485 с протоколом Modbus — прибор готов к подключению в систему диспетчеризации сразу после установки, без докупки модуля связи;
• Конфигурация 3 входа/2 выхода позволяет одновременно принимать сигналы датчиков и управлять внешними устройствами (сигнализация, счётчики импульсов);
• Измерение напряжения, тока, активной и реактивной мощности, энергии и показателей качества сети — как для однофазной, так и для трёхфазной нагрузки;
• Совместимость с токовыми датчиками TE (48290502, 48290503, 48290504) и кабелем Digiware (48290584) для гибкого подключения измерительных цепей.

Комплексная система защиты оборудования

Питание измерительных цепей через трансформаторы тока 1/5 А снижает риск повреждения прибора при токовых перегрузках нагрузки. Цепь RS485 и дискретные входы/выходы гальванически развязаны от силовых измерительных цепей, что защищает как сам анализатор, так и подключённое к нему оборудование диспетчеризации от наведённых помех и перенапряжений.

Области применения и особенности монтажа

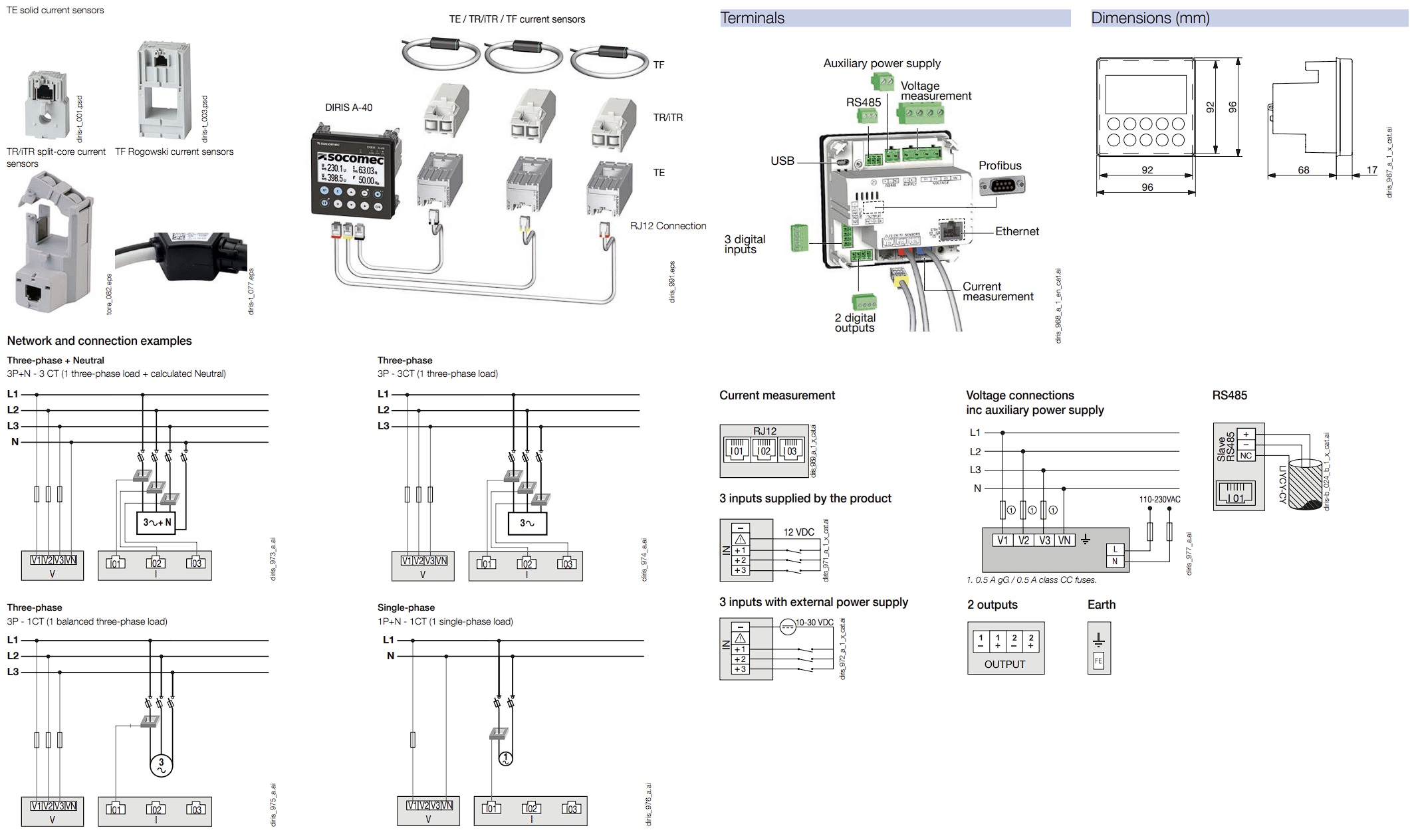

DIRIS A-40 устанавливается заподлицо на переднюю панель щита (вырез 92 х 92 мм), а входы/выходы и порт RS485 разводятся на клеммы с тыльной стороны прибора. Благодаря встроенной связи и гибким входам/выходам прибор часто используют на объектах с распределённым учётом энергии:

• вводно-распределительные устройства и ГРЩ промышленных и коммерческих объектов;
• системы диспетчеризации с опросом приборов по Modbus RTU;
• щиты технологического оборудования, где помимо учёта нужна сигнализация по дискретным выходам;
• узлы учёта с датчиками тока TE вместо классических трансформаторов тока.
