(48290503) Датчик тока TE-35 63-250A, 21x21 мм. с RJ12 для DIRIS A-40, Socomec

(48290503) Датчик тока TE-35 63-250A, 21x21 мм. с RJ12 для DIRIS A-40, Socomec

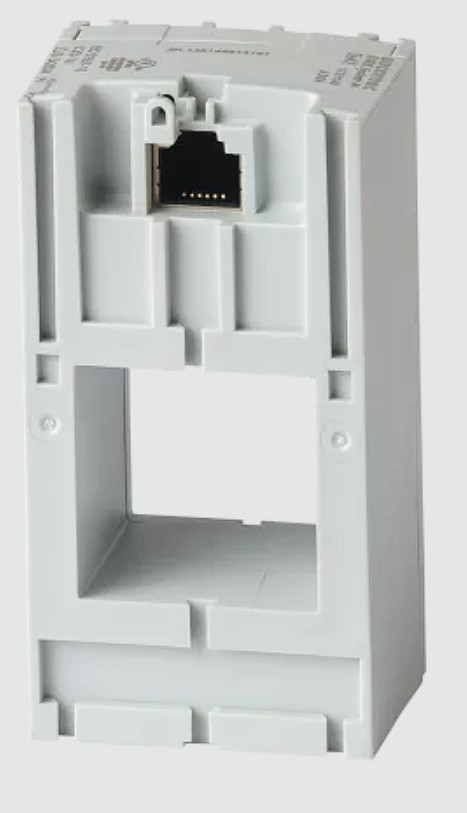

Интеллектуальный датчик тока Socomec TE-35 (63-250 А, 21 х 21 мм) — твердотельный измерительный датчик серии TE для подключения к анализаторам DIRIS Digiware, DIRIS A-40 и DIRIS B через быстроразъёмное соединение RJ12 по технологии plug-and-play. Датчик измеряет ток нагрузки электрической системы и передаёт данные на счётчики и измерительные модули без дополнительной настройки.

Технические преимущества и конструктивные особенности датчика TE-35

• Выход RJ12 plug-and-play — автоматическое опознавание и настройка датчика измерительным прибором сразу после подключения кабеля;
• Твердотельная конструкция без разъёмного магнитопровода — высокая стабильность показаний и отсутствие насыщения сердечника при перегрузках.
• Диапазон измерения 63-250 А — один из семи типоразмеров линейки TE, перекрывающей весь диапазон токов от 5 до 2000 А;
• Форм-фактор 21 х 21 мм, исполнение — прямоугольный, что позволяет подобрать датчик под сечение конкретного проводника или шины;

Комплексная система защиты оборудования

Подключение по интерфейсу RJ12 с низковольтным сигнальным уровнем исключает попадание опасного напряжения измеряемой цепи на измерительный прибор и обслуживающий персонал. Встроенная электроника датчика предотвращает ошибки конфигурации при подключении к DIRIS Digiware, DIRIS A-40 или DIRIS B, автоматически определяя тип и диапазон подключённого датчика. Подбор именно этого типоразмера датчика позволяет избежать погрешности измерения, характерной при использовании датчика с завышенным диапазоном.

Области применения и особенности монтажа

Датчик TE-35 устанавливается непосредственно на токоведущий проводник или шину сечением под 21 х 21 мм и подключается кабелем RJ12 (например, 48290583, 48290584, 48290593) к измерительному модулю. Для датчика предусмотрены аксессуары, упрощающие монтаж в шкафу любого типа:

• многоточечный мониторинг нагрузки на производственных линиях и в ГРЩ;
• подключение к анализатору DIRIS A-40 в дополнение или взамен трансформаторов тока 1/5 А.
• учёт энергопотребления по отдельным присоединениям в составе системы DIRIS Digiware;
• модернизация щитов, где трансформаторы тока классической конструкции неудобны из-за ограниченного места;
