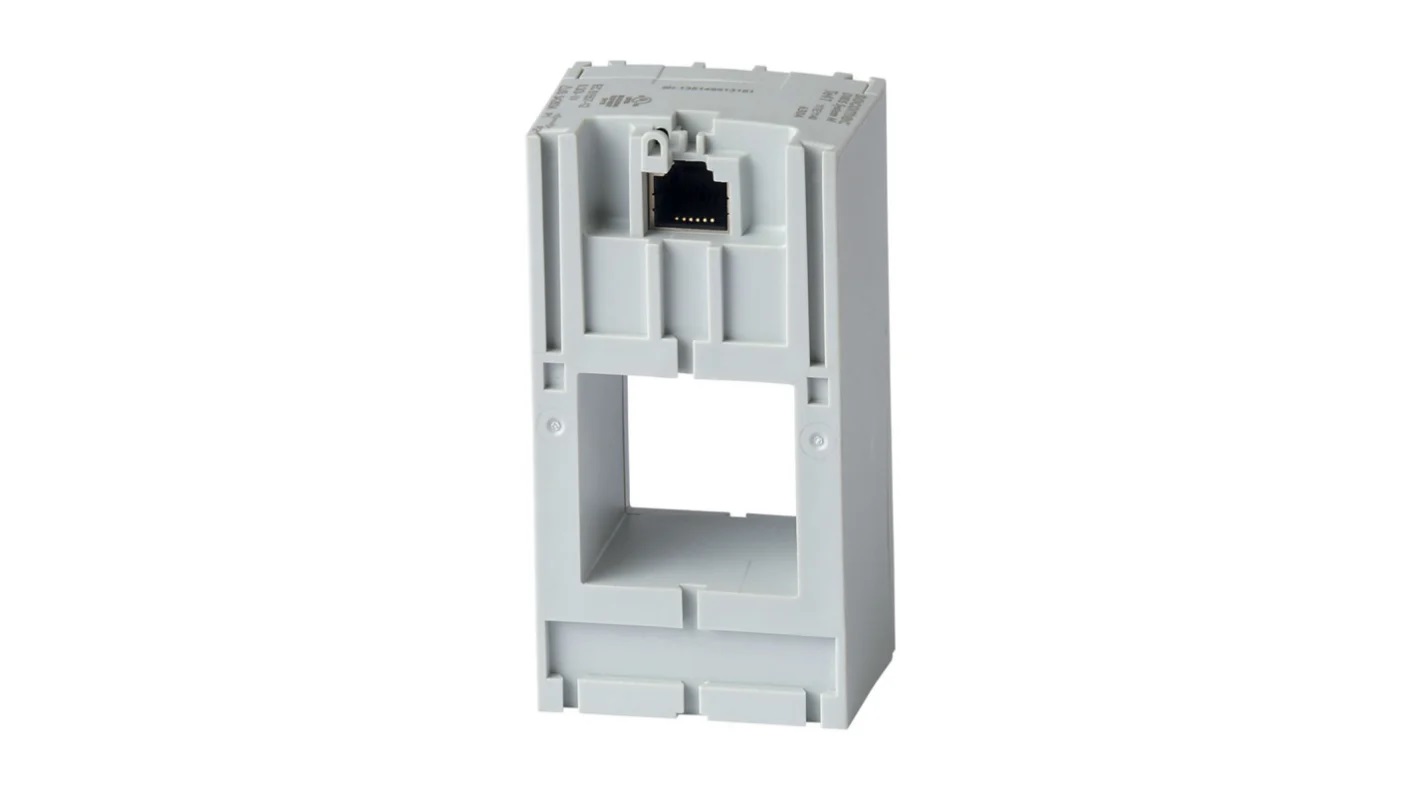

(48290502) Датчик тока TE-25 40-160A, 13.5x13.5 мм. с RJ12 для DIRIS A-40, Socomec

(48290502) Датчик тока TE-25 40-160A, 13.5x13.5 мм. с RJ12 для DIRIS A-40, Socomec

Интеллектуальный датчик тока Socomec TE-25 (40-160 А, 13,5 х 13,5 мм) — твердотельный измерительный датчик серии TE для подключения к анализаторам DIRIS Digiware, DIRIS A-40 и DIRIS B через быстроразъёмное соединение RJ12 по технологии plug-and-play. Датчик измеряет ток нагрузки электрической системы и передаёт данные на счётчики и измерительные модули без дополнительной настройки.

Технические преимущества и конструктивные особенности датчика TE-25

• Форм-фактор 13,5 х 13,5 мм, исполнение — прямоугольный, что позволяет подобрать датчик под сечение конкретного проводника или шины;
• Выход RJ12 plug-and-play — автоматическое опознавание и настройка датчика измерительным прибором сразу после подключения кабеля;
• Твердотельная конструкция без разъёмного магнитопровода — высокая стабильность показаний и отсутствие насыщения сердечника при перегрузках.
• Диапазон измерения 40-160 А — один из семи типоразмеров линейки TE, перекрывающей весь диапазон токов от 5 до 2000 А;

Комплексная система защиты оборудования

Подключение по интерфейсу RJ12 с низковольтным сигнальным уровнем исключает попадание опасного напряжения измеряемой цепи на измерительный прибор и обслуживающий персонал. Встроенная электроника датчика предотвращает ошибки конфигурации при подключении к DIRIS Digiware, DIRIS A-40 или DIRIS B, автоматически определяя тип и диапазон подключённого датчика. Этот типоразмер часто применяют на вводах отдельных потребителей, где ток присоединения заранее известен из проектной документации.

Области применения и особенности монтажа

Датчик TE-25 устанавливается непосредственно на токоведущий проводник или шину сечением под 13,5 х 13,5 мм и подключается кабелем RJ12 (например, 48290583, 48290584, 48290593) к измерительному модулю. Для датчика предусмотрены аксессуары, упрощающие монтаж в шкафу любого типа:

• модернизация щитов, где трансформаторы тока классической конструкции неудобны из-за ограниченного места;
• многоточечный мониторинг нагрузки на производственных линиях и в ГРЩ;
• подключение к анализатору DIRIS A-40 в дополнение или взамен трансформаторов тока 1/5 А.
• учёт энергопотребления по отдельным присоединениям в составе системы DIRIS Digiware;
