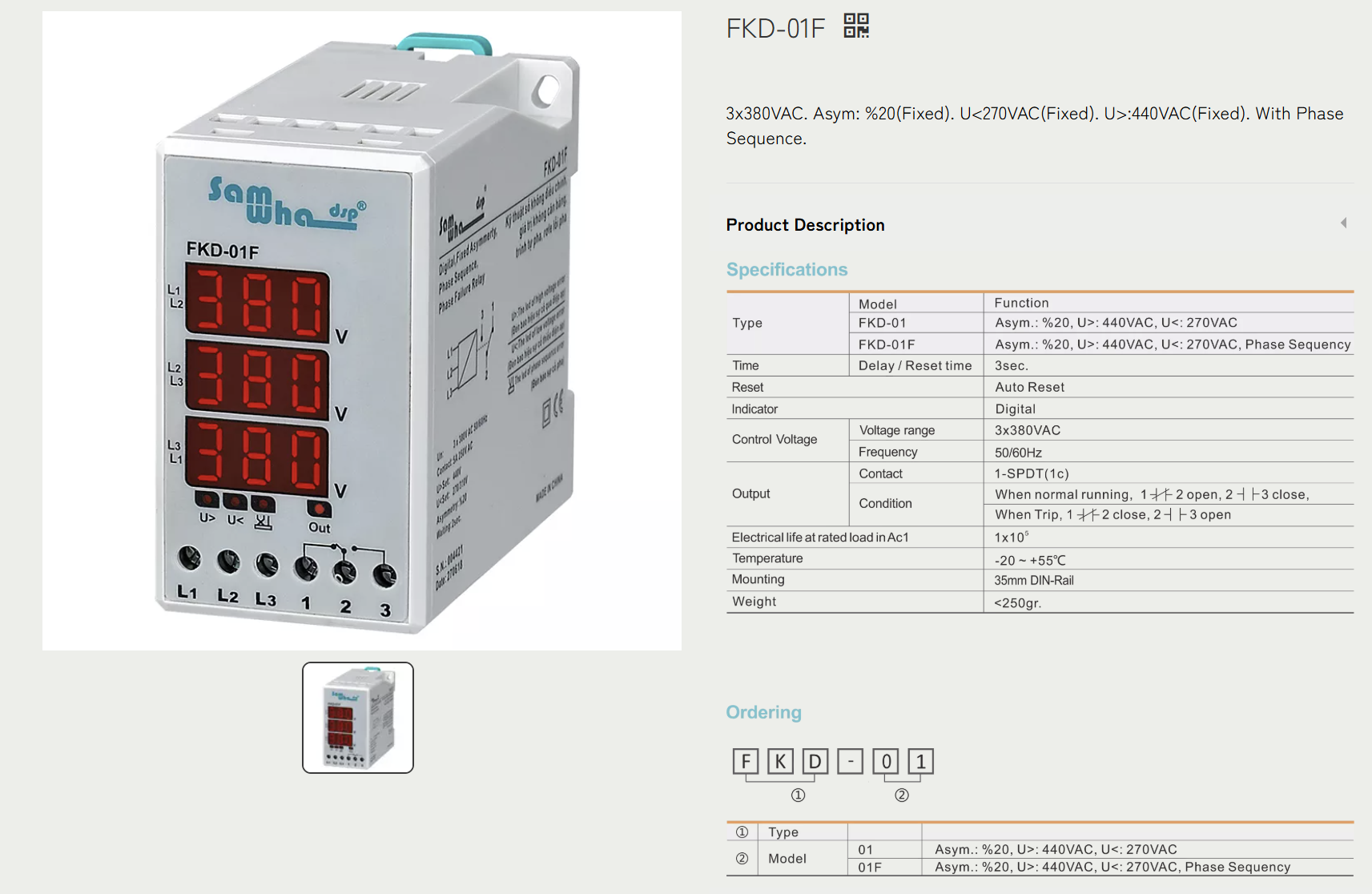

(FKD-01) Устройство защиты 3-х фазного электродвигателя 5А, 270-440V AC, микропроцессорные, реле контроля напряжений, без нейтрали, Tense

(FKD-01) Устройство защиты 3-х фазного электродвигателя 5А, 270-440V AC, микропроцессорные, реле контроля напряжений, без нейтрали, Tense

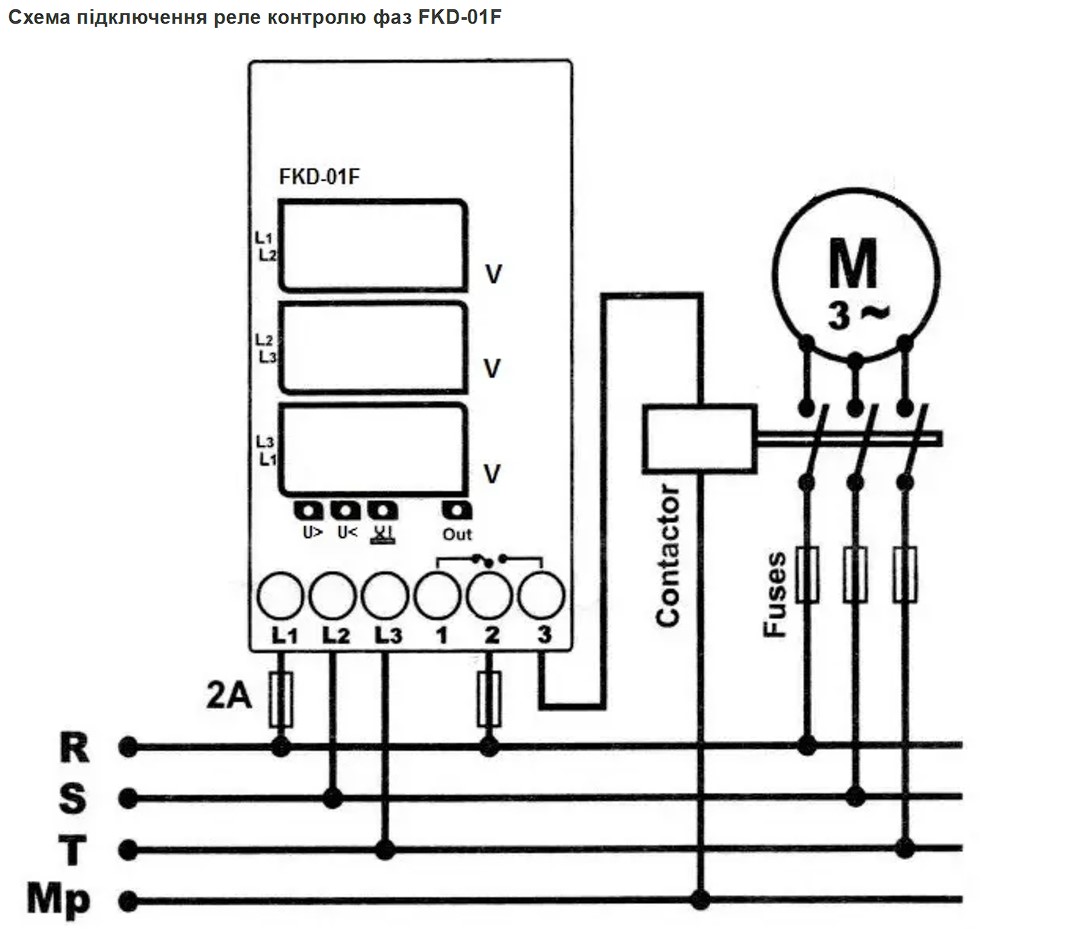

Алгоритм работы реле контроля фаз FDK-01.

Если фазное напряжение находится в диапазоне 310В-440В и асимметрия не превышает 20%, то реле находится в рабочем состоянии-контакты 2-3 замкнуты, индикатор"Out"подсвечен, индикаторы"U>"и"U<"не подсвечены.

Если какое либо из фазных напряжений превышает 440 вольт, то через 2 секунды подсвечивается индикатор"U>", реле размыкает контакты 2-3, замыкает контакты 1-2 и индикатор"Out"выключается. Дисплей с индикацией этого межфазного напряжения будет мигать. После снижения напряжения ниже 435 вольт, реле контроля фаз после 2-х секундной задержки переключается в рабочее состояние.

Если какое либо из фазных напряжений опускается ниже 270 вольт, то через 2 секунды подсвечивается индикатор""U<"", реле размыкает контакты 2-3, замыкает контакты 1-2 и индикатор"Out"выключается. Дисплей с индикацией этого межфазного напряжения будет мигать. После повышении напряжения выше 275 вольт, реле контроля фаз после 2-х секундной задержки переключается в рабочее состояние.

Если разница между любыми фазными напряжениями превысит 20%(76 вольт), то реле размыкает контакты 2-3, замыкает контакты 1-2 и выключает индикатор"Out". Дисплеи с индикацией этих межфазных напряжений будут мигать.

Если асимметрия со временем уменьшается ниже 71 вольта, то реле через 2 секунды вернется в рабочее состояние.
