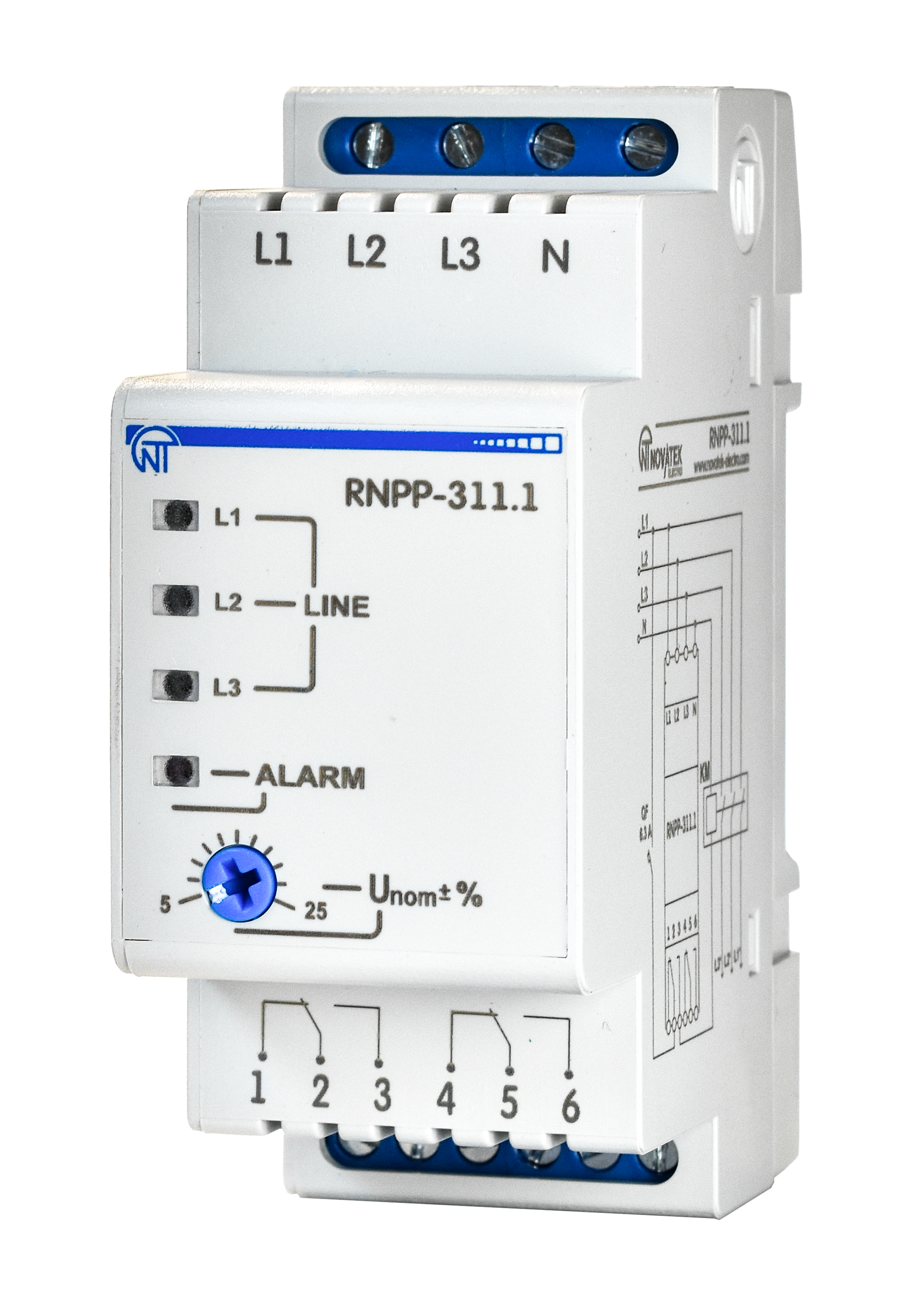

(RNPP-311.1) Трехфазное реле напряжения 5A, 95-450V AC, последовательности, перекоса, обрыва фаз, Новатек-Электро

(RNPP-311.1) Трехфазное реле напряжения 5A, 95-450V AC, последовательности, перекоса, обрыва фаз, Новатек-Электро

Реле напряжения, перекоса и последовательности фаз RNPP-311.1 предназначено для отключения нагрузки 400 В 50 Гц при:

Характеристики:

• Номинальный ток: 5 A
• Количество полюсов: 3 фаз
• Напряжение: 380 V AC
• Тип монтажа: Модульные
• Изделие может находиться в следующих состояниях: нормальной работы;аварии по напряжению;выдержки времени АПВ.

- Недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;

- Нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);

- Обрыве, нарушении последовательности и слипании фаз.

Принцип работы:

RNPP-311.1 постоянно контролирует значения напряжений в трехфазной сети, сопоставляя их со значениями, установленными Пользователем регулятором U nom±%.

Изделие отключит нагрузку, если значение напряжения выйдет за пределы, заданные Пользователем.

RNPP-311.1 имеет одну совмещенную регулируемую уставку срабатывания по максималь-ному/минимальному напряжению. Например:в положении 10%изделие будет срабатывать при повышении/понижении напряжения на 10%от номинального.

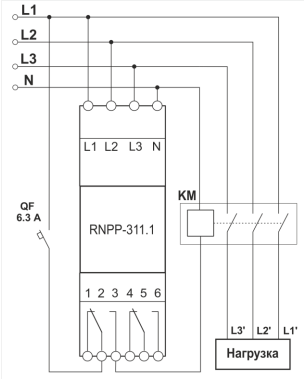

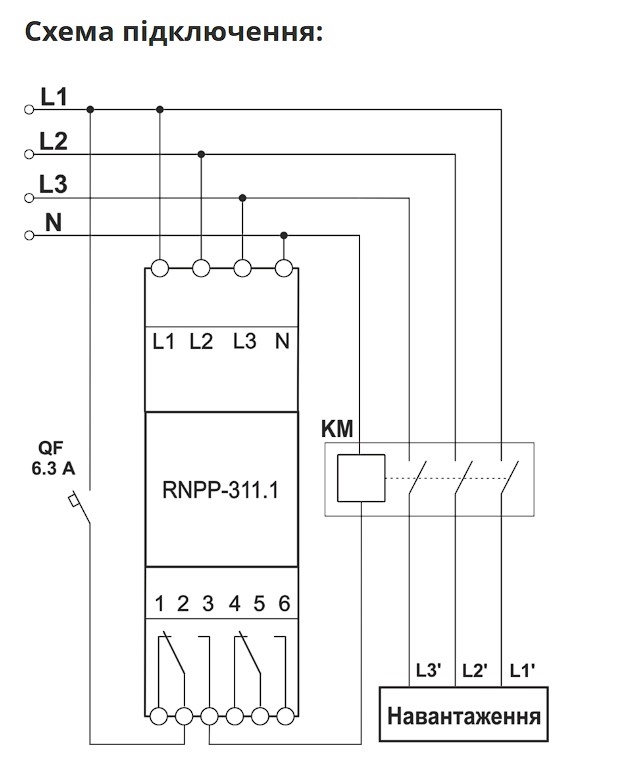

Схема подключения:
