Тепловыми реле называют электрические устройства, главной задачей которых является защита разнообразного оборудования от токовых перегрузок. Тепловые реле бывают электронные и механические, либо как их еще называют биметаллические. Принцип действия тепловых реле основан на тепловом токе, который нагревает биметаллическую пластину. При увеличении температуры до определенного значения, пластина искривляется и нажимает на защелку расцепителя, вследствие чего происходит размыкание контактов.
Так как для нагревания пластины нужно какое-то время, большее чем предохранителю, то такое устройство не предназначено для защиты оборудования. Нагрев биметаллической пластины может происходить за счет тепла, выделяемого при нагрузке, и от специального нагревателя. Лучшие результаты дает комбинированный нагрев, то есть нагрев происходит за счет тепла, которое выделяется током, и за счет тепла, выделяемого специальным нагревателем. Главная характеристика реле, по которым выбирают устройства – это время срабатывания и ток.
Тепловые реле перегрузки Moeller an Eaton Brand
Концерн Eaton занимается производством электрообрудования уже на протяжении более ста лет. Продукция этой фирмы проходит самые жесткий контроль и тесты, что бы соответствовать мировым требованиям. Eaton – это немецкое качество, проверенное временем. Эта фирма предлагает линейку тепловых реле: ZE, Z5, ZB. Реле Moeller an Eaton Brand серии Z, защищает устройство от перегрузки. Эта серия дает сигнал, если возникает ошибка и позволяет обесточить нагрузку Серия Z зачастую применяется для защиты взрывоопасных устройств.
Серия ZE фирмы Moeller an Eaton Brand представляет собой механические реле, изготовленные из биметаллических пластин, по которым течет ток. Эта серия имеет кнопку тестирования.
Характеристики серии ZE
- - диапазон токов: 0,1 - 9 А;
- - Дополнительные контакты: закрытый и открытый;
- - миниконтактор: DILEM (максимальный ток - 9 А);
- - класс отключения: 10 A;
- - перезапуск: автоматический и ручной.

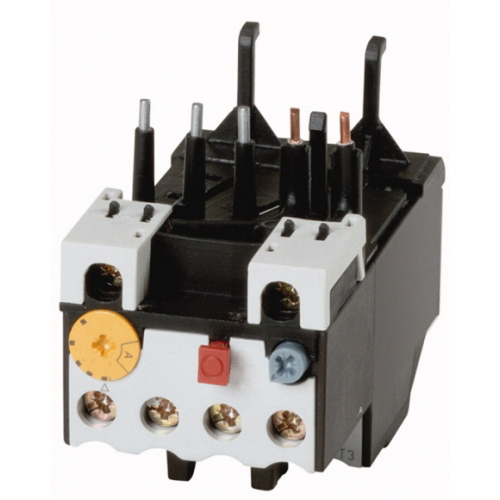

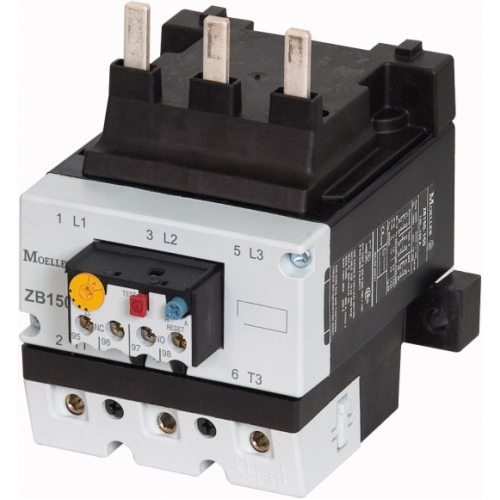

Фирма Moeller an Eaton Brand предлагает серию ZB, которая защищает устройство от выпадения фаз и перегрузок. Как только значение тока становится больше 1,2 номинального, то пластина изгибается и происходит разрыв цепи, и, соответственно, отключение прибора.
Характеристики серии ZB
- - диапазон токов: 0,1 - 175 А;
- - контактор: DIL M (максимальный ток - 250 А);
- - класс отключения: 10 A;
- - Дополнительные контакты: открытый и закрытый;
- - температура: от -25 до +40 (при закрытом) и от -25 до +55 (при открытом);
- - тип защиты: IP 20;
- - перезапуск: автоматический и ручной.

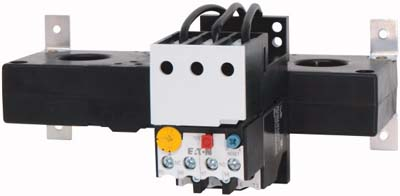

Серия Z5 имеет такие же характеристики, как и предыдущие другие тепловые реле Moeller an Eaton Brand, только диапазон перегрузок значительно шире. Главная функция – защита асинхронного оборудования от перегрузок.
Характеристики серии Z5
- - диапазон токов: 50 - 250 А;
- - Дополнительные контакты: закрытый и открытый;
- - контактор: DIL M185 - DIL M250;
- - класс отключения: 10 A;
- - перезапуск: автоматический и ручной.
Для обеспечения безопасности работы электронного оборудования, целесообразно использовать лучшие тепловые реле перегрузки, такие как Moeller an Eaton Brand. Их отличные технические характеристики, долговечность и неприхотливость к условиям эксплуатации позволяют быстро отключить оборудование, предотвратив возникновение опасности для людей, зданий и оборудования.
