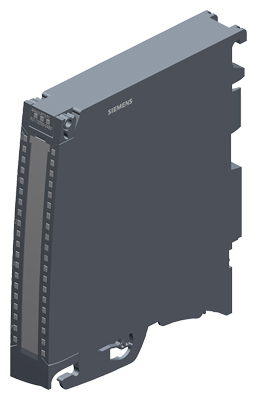

(6ES7531-7QD00-0AB0 Модуль ввода аналоговых сигналов SM 1531, серия SIMATIC S7-1500, 4 AI, 16бит, 0,3%, U,I,RTD,TC, SIEMENS

(6ES7531-7QD00-0AB0 Модуль ввода аналоговых сигналов SM 1531, серия SIMATIC S7-1500, 4 AI, 16бит, 0,3%, U,I,RTD,TC, SIEMENS

Модули SM 531 предназначены для аналого-цифрового преобразования входных аналоговых сигналов контроллера и формирования цифровых величин, используемых центральным процессором для обработки входной информации в программе пользователя.

 Краткая характеристика модулей:

-Наличие 4-и 8-канальных модулей классов ST, HS и HF.

-Короткие времена аналого-цифрового преобразования.

-Адаптация системы ввода-вывода контроллера к требованиям решаемых задач.

 -Использование в программируемых контроллерах S7-1500 и станциях ET 200MP.

 -Программная настройка параметров.

 -Поддержка функций обновления встроенного программного обеспечения.

 -Поддержка большого количества диапазонов измерений.

Конструктивные особенности:

Фиксация в рабочем положении на профильной шине S7-1500 одним вином, встроенным в корпус модуля.

 Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с использованием проводников сечением 0.25…1.5 мм2 (AWG24…AWG16). Для модулей шириной 35 мм фронтальный соединитель заказывается отдельно. В модулях шириной 25 мм фронтальный соединитель включен в комплект поставки.

 Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.

  Информация о модуле на его фронтальной панели и защитной крышке:

 -тип модуля;

-заказной номер модуля;

 -версия аппаратуры и встроенного программного обеспечения;

 -этикетка с маркировкой внешних цепей;

-схема подключения внешних цепей модуля.

 Унифицированный набор диагностических светодиодов индикации:

-состояний модуля со свечением красным цветом при наличии ошибок и зеленым цветом при нормальной работе;

-состояний каналов модуля с отображением погашенным светодиодом пассивного состояния канала, зеленым цветом активного состояния канала, красным цветом при ошибке в работе канала;

-наличия напряжения питания.

 Комплект поставки:

-Сигнальный модуль.

-Этикетка для ручной маркировки внешних цепей.

-U-образный шинный соединитель.

-Элементы заземления экрана соединительного кабеля.

-Защитная дверца.

-Фронтальный соединитель с отжимными контактами в модуле шириной 25 мм.

Функции:

Набор поддерживаемых функций:

 -16-разрядное аналого-цифровое преобразование мгновенных значений измеряемых параметров.

 -Функции идентификации и обслуживания I&M0…I&M3.

 -Обновление встроенного программного обеспечения.

-Настройка параметров каналов.

-Мониторинг значений измеряемых параметров с возможностью использования двух верхних и двух нижних заданных пределов.

-Выбор типа и диапазона измерения для каждого канала.

-Поддержка изохронного режима в модулях класса HS.

-Выполнение операций калибровки во время работы. Для отдельных модулей классов HF и HS

 -Масштабирование измерительной шкалы.

-Масштабирование измеряемых величин.

-Ввод сигналов с запасом по частоте дискретизации.
