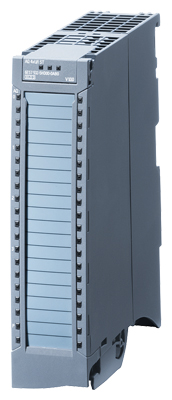

(6ES7532-5HF00-0AB0) Модуль вывода аналоговых сигналов SM 1532, серия SIMATIC S7-1500, 8 AO, 14бит, 0,3%, синхронизация, U,I, SIEMENS

(6ES7532-5HF00-0AB0) Модуль вывода аналоговых сигналов SM 1532, серия SIMATIC S7-1500, 8 AO, 14бит, 0,3%, синхронизация, U,I, SIEMENS

Модули SM 532 предназначены для цифро-аналогового преобразования внутренних цифровых величин контроллера в его аналоговые выходные сигналы.

 Краткая характеристика модулей:

 -Наличие 2-, 4-и 8-канальных модулей классов ST и HS.

 -Короткие времена цифро-аналогового преобразования.

 -Адаптация системы ввода-вывода контроллера к требованиям решаемых задач.

 -Использование в программируемых контроллерах S7-1500 и станциях ET 200MP.

 -Программная настройка параметров.

 -Поддержка функций обновления встроенного программного обеспечения.

 -Разрешение 16 бит.

Конструктивные особенности:

Фиксация в рабочем положении на профильной шине S7-1500 одним вином, встроенным в корпус модуля.

 Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с использованием проводников сечением 0.25…1.5 мм2 (AWG24…AWG16). Для модулей шириной 35 мм фронтальный соединитель должен заказываться отдельно. Модули шириной 25 мм поставляются в комплекте с фронтальным соединителем.

Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.

Информация о модуле на его фронтальной панели и защитной крышке:

-тип модуля;

-заказной номер модуля;

-версия аппаратуры и встроенного программного обеспечения;

 -этикетка с маркировкой внешних цепей;

-схема подключения внешних цепей модуля.

Унифицированный набор диагностических светодиодов индикации:

-состояний модуля со свечением красным цветом при наличии ошибок и зеленым цветом при нормальной работе;

-состояний каналов модуля с отображением погашенным светодиодом пассивного состояния канала, зеленым цветом активного состояния канала, красным цветом при ошибке в работе канала;

 -наличия напряжения питания.

Комплект поставки:

-Сигнальный модуль.

 -Этикетка для ручной маркировки внешних цепей.

-U-образный шинный соединитель.

-Элементы заземления экрана соединительного кабеля.

-Защитная дверца.

-Фронтальный соединитель (только в модулях шириной 25 мм).

Функции

Набор поддерживаемых функций:

 -16-разрядное цифро-аналоговое преобразование внутренних цифровых значений контроллера в его выходные аналоговые сигналы.

-Функции идентификации и обслуживания I&M0…I&M3.

 -Обновление встроенного программного обеспечения.

 -Настройка параметров каналов.

 -Выбор типа и диапазона изменения выходного сигнала для каждого канала.

-Поддержка изохронного режима в модулях класса HS и HF.

-Выполнение операций калибровки во время работы.
