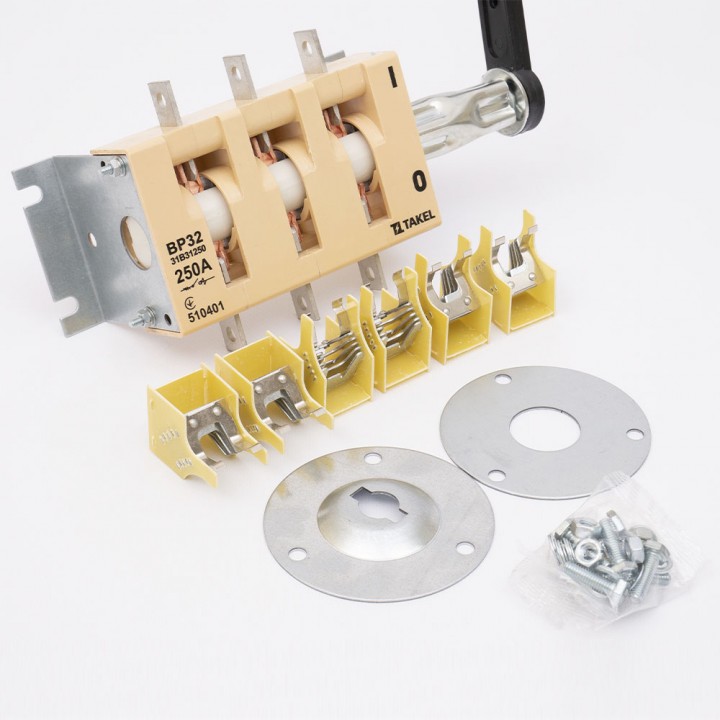

(510401) Выключатель-разъединитель ВР32-35В31250 250А, съемная рукоятка, TAKEL

(510401) Выключатель-разъединитель ВР32-35В31250 250А, съемная рукоятка, TAKEL

Код: 510401

Назначение: Выключатели-разъединители серии ВР-32 тм Takel предназначены для ручной (неавтоматической) коммутации в цепях переменного тока с частотой 50Гц и номинальным напряжением до 690В.

Особенности конструкции:

- Все аппараты серии ВР-32 тм Takel имеют трехполюсное исполнение;

- В корпусе ВР-32 установлены контакты ножевого типа;

- Коммутация выключателя (включение, выключение и переключение) осуществляется с помощью рычага, возвращающего вал, оборудованный контактными зажимами;

- Благодаря такой конструкции при размыкании контактов происходит так называемый двойной разрыв цепи (контакты размыкаются одновременно с двух сторон от вала), что значительно увеличивает надежность и безопасность данного коммутационного аппарата;

- Также конструкция корпуса ВР-32 позволяет зрительно контролировать замыкание и размыкание контактных групп;

- Для гашения дуги, возникающей при замыкании и размыкании контактов, используются дугогасительные камеры (далее ДГК), которые в серии ВР-32 являются съемными и могут быть легко заменены.

- В линейке также находятся выключатели-разъединители без ДГК, но компания Takel рекомендует использовать аппараты с ДГК.

- Серия ВР-32 делится на два типа коммутационных аппаратов: Аппараты по одному и двум направлениям. В данном случае подразумевается количество направлений движения рукоятки в сторону замыкания контактов. Выключатель-разъединитель на одно направление имеет два положения рукоятки (одно из замкнутых контактных групп и другое с разомкнутыми), а аппарат на два направления имеет три положения рукоятки (среднее нейтральное , когда все контакты разомкнуты и два крайних с замкнутым состоянием контактов );

- В линейке ВР-32 тм Takel предлагаются разные варианты выполнения рукоятки: боковая рукоятка (расположенная сбоку на самом аппарате, боковая рукоятка со смещением (для размещения на боковой стенке щита) и рукоятка с передним смещением (для размещения на передней стенке щита)

Важно:

Выключатели ВР-32 являются только коммутационными аппаратами и не выполняют функции защиты кабельных сетей от сверхтоков, а также защиты людей от поражения электрическими токами. При использовании аппаратов ВР-32 вместе с ними следует применять отдельные средства защиты кабельных линий, такие как плавкие предохранители ножевого типа и их держатели (рекомендуемые серия NT тм Takel)..

Характеристика:

Торговая марка: - Takel

Наименование сокращено - Выключатель-разъединитель ВР32-35В31250

Степень защиты - IP00

Износостойкость, цикл - 25000

Категория использования - AC-21 B, АС-22 В

Выполнение - Со съемной рукояткой и дугогасительными камерами

Один. измерение. - шт.

Кол-во полюсов - 3

Номинальное напряжение (Uн), В - 400/690

Частота (F), Гц - 50

Номинальный ток (Iн), А - 250

Коммутационная износостойкость, циклов - 2000

Номинальное импульсное напряжение Uimp, кВт - 8

Номинальное напряжение изоляции (Ui, AC), В - 690

Номинальный кратковременно выдерживающий ток Icw, кА - 8

Номинальный условный ток короткого замыкания Icc, кА - 14

Кол-во положений - 2 (1 направление)

Рабочая температура, C - -30 +40
