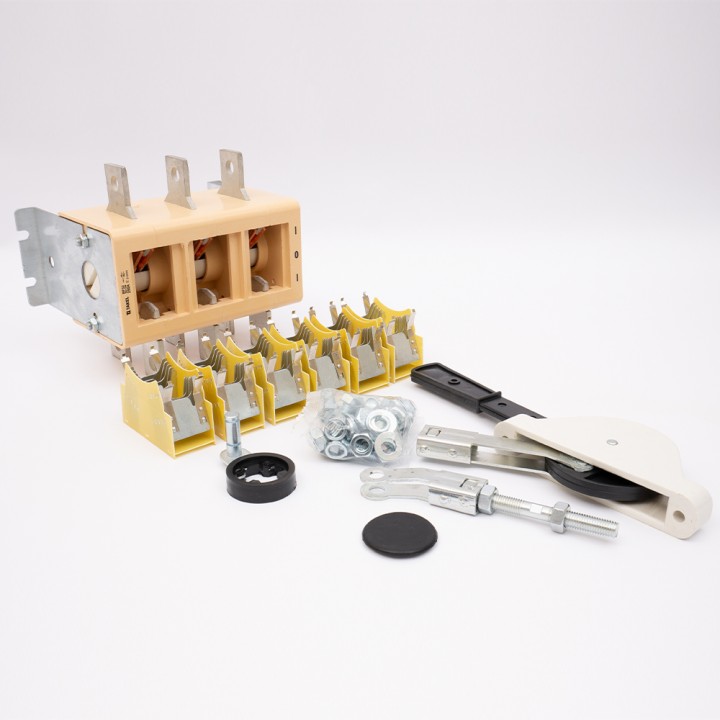

(510433) Выключатель-разъединитель BP32-35A71240 250А, на 2 напр. рукоятка спереди, TAKEL

(510433) Выключатель-разъединитель BP32-35A71240 250А, на 2 напр. рукоятка спереди, TAKEL

Технические характеристики

Торговая марка: Takel

Наименование сокращено Выключатель-разъединитель ВР32-35A71240

Степень защиты IP00

Износостойкость, цикл 25000

Категория использования AC-21 B, АС-22 В

Выполнение С выносной вперед рукояткой и дугогасительными камерами

Один. измерение. шт.

Кол-во полюсов 3

Номинальное напряжение (Uн), В 400/690

Частота (F), Гц 50

Номинальный ток (Iн), А 250

Коммутационная износостойкость, циклов 2000

Номинальное импульсное напряжение Uimp, кВт 8

Номинальное напряжение изоляции (Ui, AC), В 690

Номинальный кратковременно выдерживающий ток Icw, кА 8

Номинальный условный ток короткого замыкания Icc, кА 14

Кол-во положений 3 (2 направления)

Рабочая температура, C -30 +40

Назначение: Выключатели-разъединители серии ВР-32 тм Takel предназначены для ручной (неавтоматической) коммутации в цепях переменного тока с частотой 50Гц и номинальным напряжением до 690В.

Особенности конструкции:

- Все аппараты серии ВР-32 тм Takel имеют трехполюсное исполнение;

- В корпусе ВР-32 установлены контакты ножевого типа;

- Коммутация выключателя (включение, выключение и переключение) осуществляется с помощью рычага, возвращающего вал, оборудованный контактными зажимами;

- Благодаря такой конструкции при размыкании контактов происходит так называемый двойной разрыв цепи (контакты размыкаются одновременно с двух сторон от вала), что значительно увеличивает надежность и безопасность данного коммутационного аппарата;

- Также конструкция корпуса ВР-32 позволяет зрительно контролировать замыкание и размыкание контактных групп;

- Для гашения дуги, возникающей при замыкании и размыкании контактов, используются дугогасительные камеры (далее ДГК), которые в серии ВР-32 являются съемными и могут быть легко заменены.

- В линейке также находятся выключатели-разъединители без ДГК, но компания Takel рекомендует использовать аппараты с ДГК.

- Серия ВР-32 делится на два типа коммутационных аппаратов: Аппараты по одному и двум направлениям. В данном случае подразумевается количество направлений движения рукоятки в сторону замыкания контактов. Выключатель-разъединитель на одно направление имеет два положения рукоятки (одно из замкнутых контактных групп и другое с разомкнутыми), а аппарат на два направления имеет три положения рукоятки (среднее нейтральное , когда все контакты разомкнуты и два крайних с замкнутым состоянием контактов );

- В линейке ВР-32 тм Takel предлагаются разные варианты выполнения рукоятки: боковая рукоятка (расположенная сбоку на самом аппарате, боковая рукоятка со смещением (для размещения на боковой стенке щита) и рукоятка с передним смещением (для размещения на передней стенке щита)

Важно:

Выключатели ВР-32 являются только коммутационными аппаратами и не выполняют функции защиты кабельных сетей от сверхтоков, а также защиты людей от поражения электрическими токами. При использовании аппаратов ВР-32 вместе с ними следует применять отдельные средства защиты кабельных линий, такие как плавкие предохранители ножевого типа и их держатели (рекомендуемые серия NT тм Takel).
