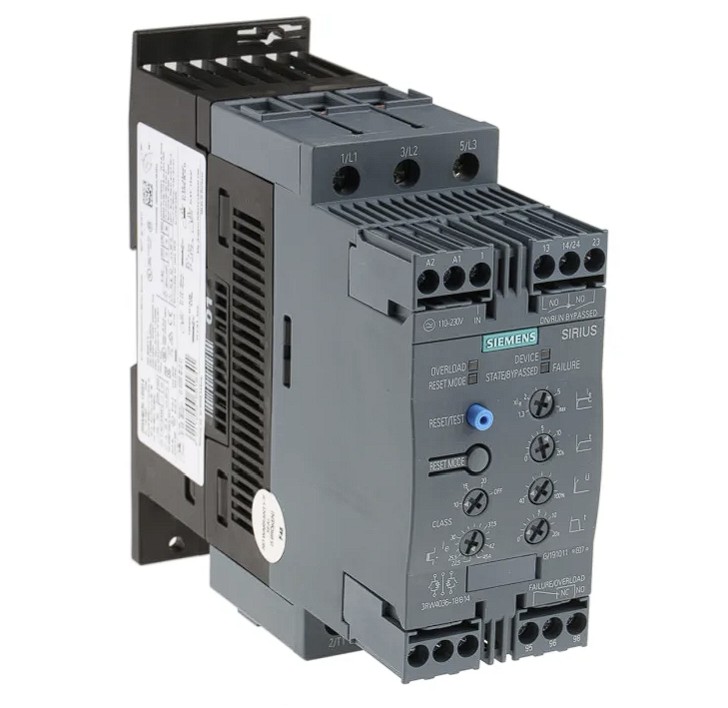

(3RW4038-1BB05) Устройство плавного пуска 45кВт, In-72A, U=400-600В~, SIEMENS

(3RW4038-1BB05) Устройство плавного пуска 45кВт, In-72A, U=400-600В~, SIEMENS

Теристоры с байпасными контакторами установлены по 2м фазам!

Области применения 3RW40:

-Для нормальных пусковых токов рекомендуемые механизмы:Насосы, Тепловые насосы, Гидравлически насосы, Прессы, Ленточные конвейерны, Рольганги, Шнеки,Эскалаторы, Поршневые компрессоры, Винтовые компрессоры, Небольшие вентиляторы,Центробежные воздуховоды,Носовые подруливающие устройства;

-Для тяжолых пусковых токов допустимые механизмы:Смесители, экструдеры, Токарные станки, Фрезерные станки .

Предусмотрены следующие регулировки, вынесены на панель УПП:

Время пуска двигателя от 0 до 20 с.

Время торможения двигателя от 0 до 20 с.

Начальное напряжение 40-70%от номинального значения.

Характеристики:

Управляющее напряжение 110-230V AC/DC

Напряжение питания 3Ф сеть 200-480 В ~

Степень защиты IP20

Максимальная рабочая температура +60

Минимальная рабочая температура-25

ДОПОЛНИТЕЛЬНЫЕ ЗАЩИТНЫЕ ФУНКЦИИ:

- функция самозащиты прибора

-защита двигателя от перегрузки

- внешний сброс

- регулируемое ограничение тока

ГАБАРИТЫ УСТРОЙСТВА ПЛАВНОГО ПУСКА SIEMENS SIRIUS 3 КВТ 3RW30

МОНТАЖ УСТРОЙСТВА ПЛАВНОГО ПУСКА SIEMENS SIRIUS 3 КВТ 3RW30 14-1BB14

СХЕМЫ ПОДКЛЮЧЕНИЯ:

​

При использовании устройств плавного пуска данной серии рекомендуется использовать для защиты:автомат защиты двигателя или тепловое реле с контактором
