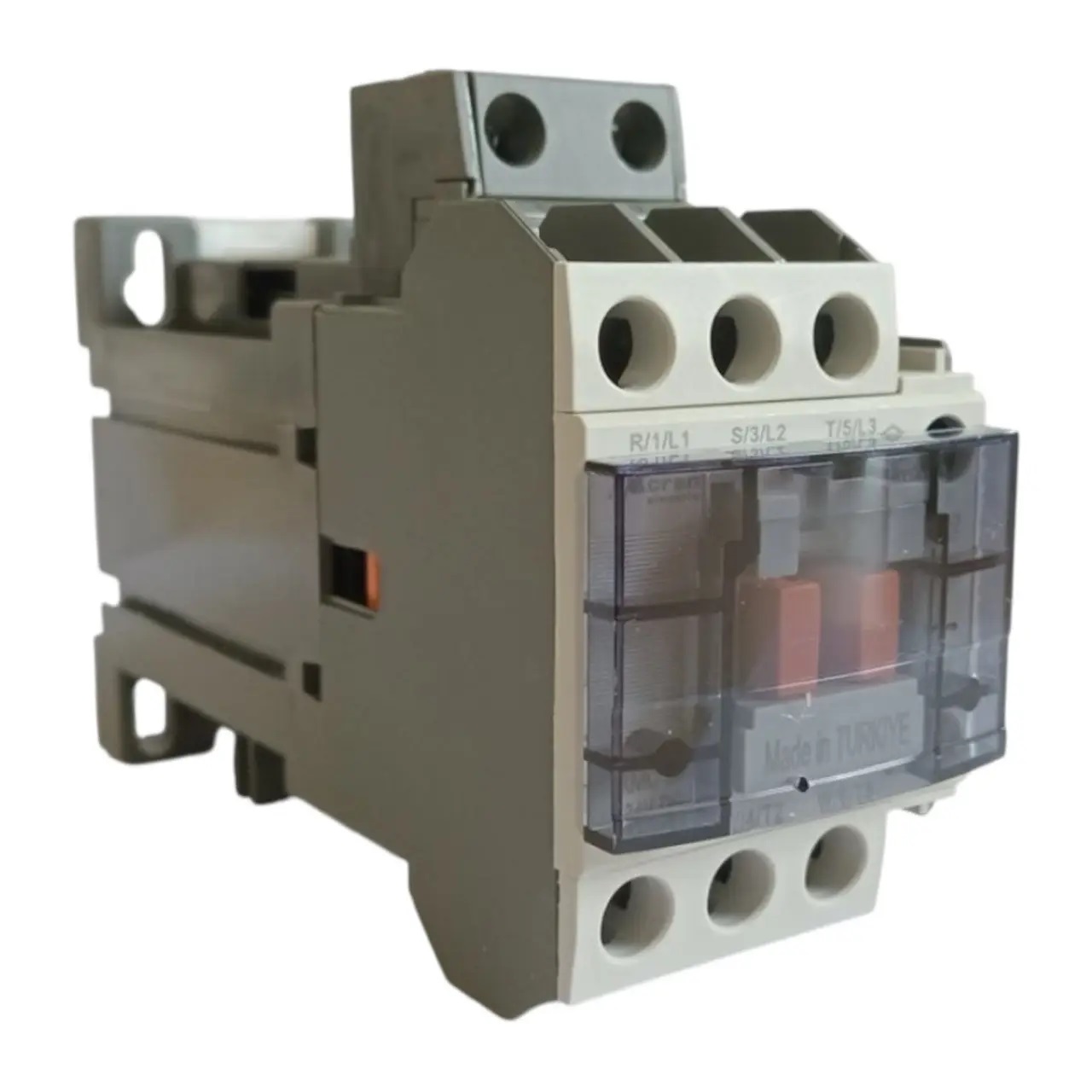

(XMC 3DC24-22-009) Контактор XMC, Iном.=9 A, 4кВт, 1NO+1NC, 3P, Uкат.=24V DC, XKoren Electric

(XMC 3DC24-22-009) Контактор XMC, Iном.=9 A, 4кВт, 1NO+1NC, 3P, Uкат.=24V DC, XKoren Electric

Код: XMC 3DC24-22-009

Контакторы постоянного тока (DC-контакторы) — это электрические устройства, предназначенные для коммутации цепей постоянного тока. Они выполняют ту же функцию, что и AC-контакторы (переключение и отключение электрических цепей), но адаптированы к особенностям постоянного тока.



DC Контакторы состоят из нескольких основных компонентов, каждый из которых способствует безопасному управлению электрическим током:

Катушка: При подаче постоянного напряжения катушка, действующая как электромагнит, создает магнитное поле, которое приводит к замыканию контактов и прохождению тока по цепи. При отключении питания магнитное поле исчезает, контакты размыкаются, и ток в цепи обрывается, что обеспечивает защиту от перегрузок.

Контакты: Основные контакты переносят ток по цепи и выполняют функцию переключения (включения/выключения). Вспомогательные контакты отвечают за передачу сигналов и контроль. В цепях постоянного тока риск искрения особенно высок, поэтому конструкция контактов направлена на минимизацию этого эффекта.

Корпус: Корпус устройства объединяет все компоненты, защищая их от внешних воздействий и обеспечивая электрическую изоляцию, что минимизирует негативное влияние окружающей среды.

 Преимущества:

Высокая безопасность: Обеспечивают надежную работу в низковольтных цепях, минимизируя риск искрения, что помогает предотвратить пожары и другие электрические опасности.

Долговечность: Прочные устройства способны работать в сложных условиях окружающей среды на протяжении длительного времени без сбоев.

Широкая область применения: Могут использоваться в системах хранения энергии, электрических транспортных средствах и других областях

 Области применения и DC Контакторов

Контакторы постоянного тока находят широкое применение в различных отраслях и сферах. Ниже приведены основные области использования и их преимущества:

Электротранспорт и тяговые системы

Трамваи, метро, электропоезда, грузовики на электроприводе.

Используются в цепях управления двигателями и аккумуляторами.

Солнечные электростанции и автономные энергетические установки

Для включения/отключения цепей постоянного тока от солнечных панелей, аккумуляторов, инверторов.

Системы бесперебойного питания (UPS)

Коммутация аккумуляторных батарей и зарядных устройств.

Электрические транспортные средства:

Применяются в системах управления аккумуляторами для обеспечения безопасной зарядки. Контакторы контролируют поток энергии, что позволяет электрическим автомобилям работать эффективно и безопасно, благодаря способности управлять высокими токами.

Промышленные установки

В системах автоматизации и управления, где используется постоянный ток: краны, конвейеры, подъемные механизмы.

Железнодорожная автоматика

Управление стрелками, светофорами и другими элементами.

Характеристики

Тип контактора  Нереверсивный

Тепловое реле   Нет

Количество фаз  3

Материал корпуса Термопластик

Количество полюсов 3 шт

Номинальное рабочее напряжение  400 В

Номинальное напряжение катушки  24 В

Тип управляющего тока  Постоянный

Сечение подключаемых проводов  4 кв.мм

Дополнительные контакты  Да

Тип крепления  Винтовое

Минимальная температура окружающей среды  -25 град.

Максимальная температура окружающей среды  55 град.

Степень защиты IP  20

Коммутационная износостойкость  2500 циклов

Механическая износостойкость  25000 циклов

Номинал при AC-3 (АС-1)  9А 4 кВт (25А)
