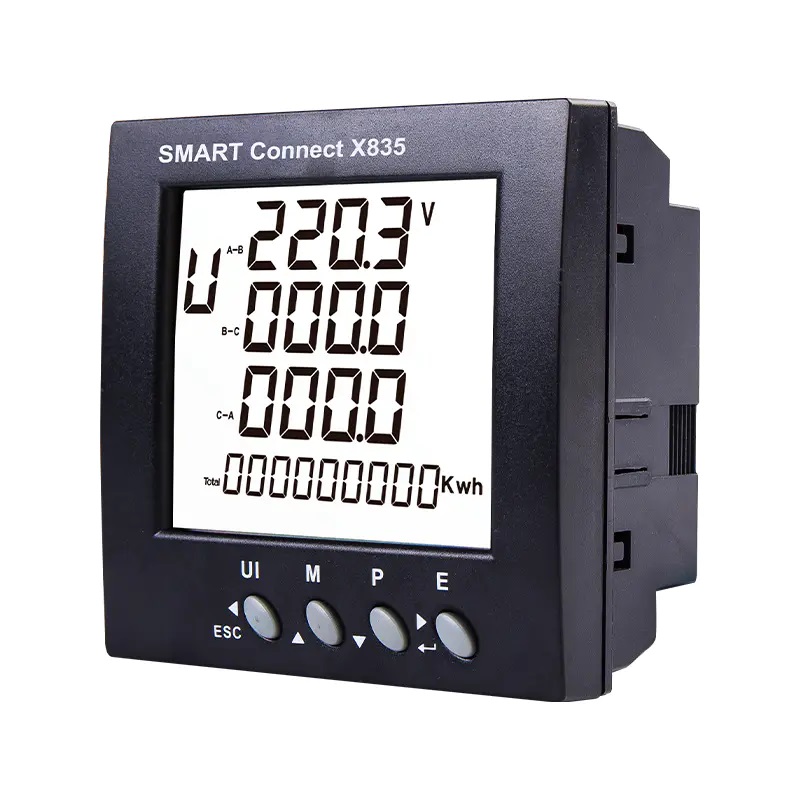

(X835-mV SMARTCONNECT) Анализатор 96х96мм,3x230(400)В AC, с RS485, Вх.100mA/5A, (кл.1/0,5S), Eastron Electronic

(X835-mV SMARTCONNECT) Анализатор 96х96мм,3x230(400)В AC, с RS485, Вх.100mA/5A, (кл.1/0,5S), Eastron Electronic

Код: X835-mV SMARTCONNECT

SMARTconnect X835MV — это экономичное решение трехфазного интеллектуального анализатора мощности. Он используется не только в системе передачи и распределения электроэнергии, но также для измерения и анализа потребления электроэнергии в интеллектуальной электросети низкого и среднего напряжения.

В этом документе содержатся инструкции по эксплуатации, техническому обслуживанию и установке для SMARTconenct X835MV. Устройство измеряет и отображает характеристики однофазных двухпроводных, трехфазных трехпроводных и трехфазных четырех проводных источников питания, включая напряжение, частоту, ток, мощность, активную и реактивную энергию, импортируемую и экспортируемую энергию. Энергия измеряется в кВт·ч, кВАр·ч. Максимальный потребляемый ток может быть измерен в течение заданных периодов до 60 минут. Необходимый(ые) входной(ые) ток(и) получаются через трансформаторы тока (ТТ).

SMARTconenct X835MV можно настроить для работы с широким диапазоном ТТ 333 мВ, что дает устройству широкий диапазон работы. Встроенные интерфейсы обеспечивают импульсные выходы и выходы RS485 Modbus RTU.

Измеряет кВт·ч, кВАр·ч, кВт, кВАр, кВА, PF, Гц, dmd, В, А и т. д.

- Двунаправленное измерение IMP и EXP

-  Полное гармоническое искажение напряжения и тока

-  Связь RS485 Modbus

-  2 импульсных выхода

-  Управление CT и PT

-  Решение с подключаемым модулем экономит 80% труда

-  Простой монтаж на панель «защелкиванием»

-  Автономное питание, не требуется вспомогательный источник питания

Входной ток:

КТ вторичный 1А/5А

Первичная КТ 1-9999А

Мин. Ток 0,25 А

Пусковой ток 20мА

Выход:

Контакт Рейтинг Текущий - 2-27 мА при 27 В постоянного тока

Номинальное напряжение контакта  - 5-27 В постоянного тока

Ширина импульса - 60 / 100 / 200 мс

Импульсный выход 1 - 0,01 / 0,1 / 1 / 10 / 100 кВтч/кВАрч

Импульсный выход 2 - 3200ИМП/кВтч
