(VCTC621120Y05) Трансформатор тока высокоточный 20.5х12.5 120/5А (0.5S=1.5VA), Orient

(VCTC621120Y05) Трансформатор тока высокоточный 20.5х12.5 120/5А (0.5S=1.5VA), Orient

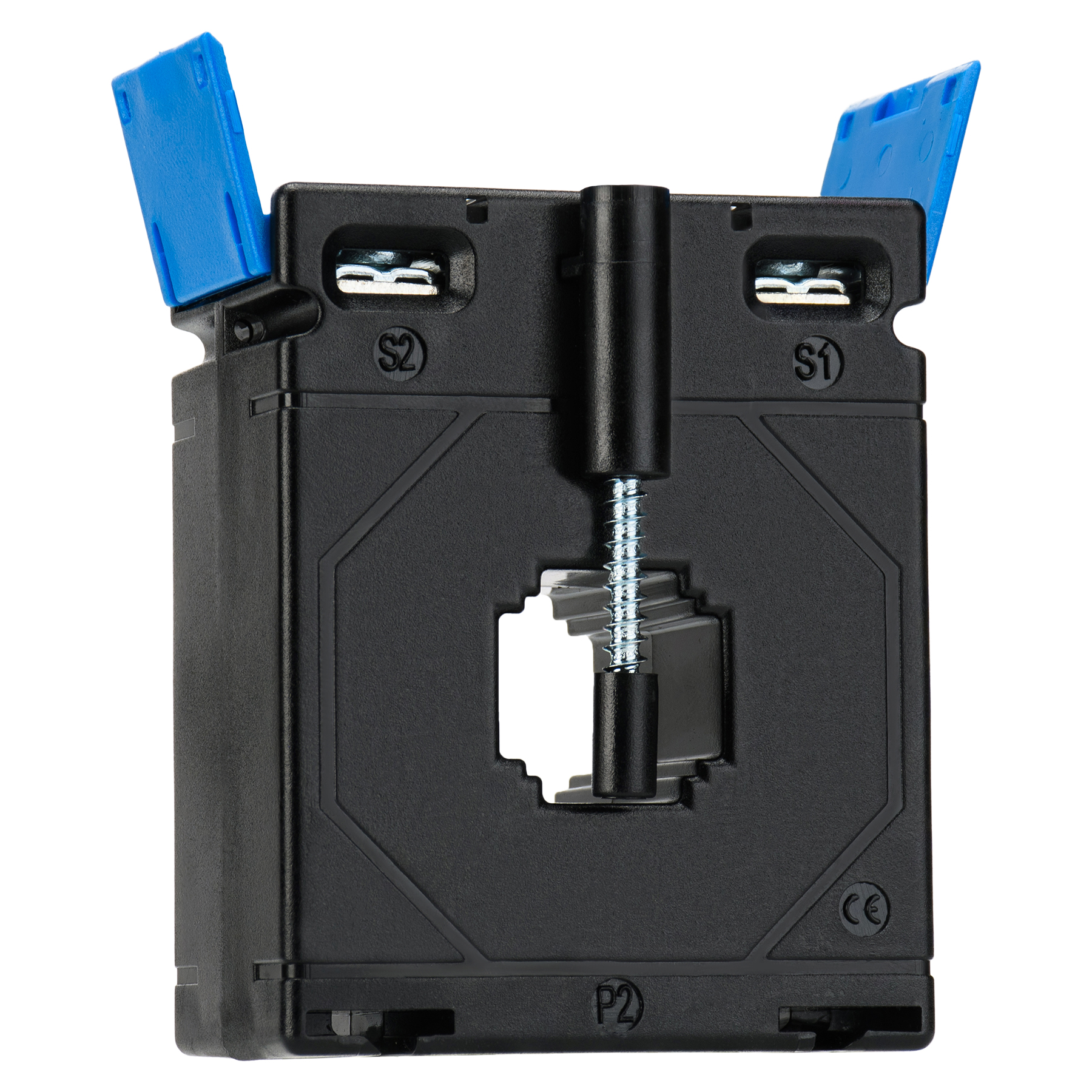

Orient VCTC VCTC621120Y05 — высокоточный трансформатор тока с коэффициентом трансформации 120/5 А, применяемый для измерения и учёта переменного тока в распределительных сетях. Класс точности 0.5s. Исполнение — проходной.

Технические преимущества и конструктивные особенности VCTC621120Y05

• Коэффициент трансформации 120/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными счётчиками и щитовыми приборами.
• Класс точности 0.5s: гарантирует нормированную погрешность измерения в пределах, установленных производителем.

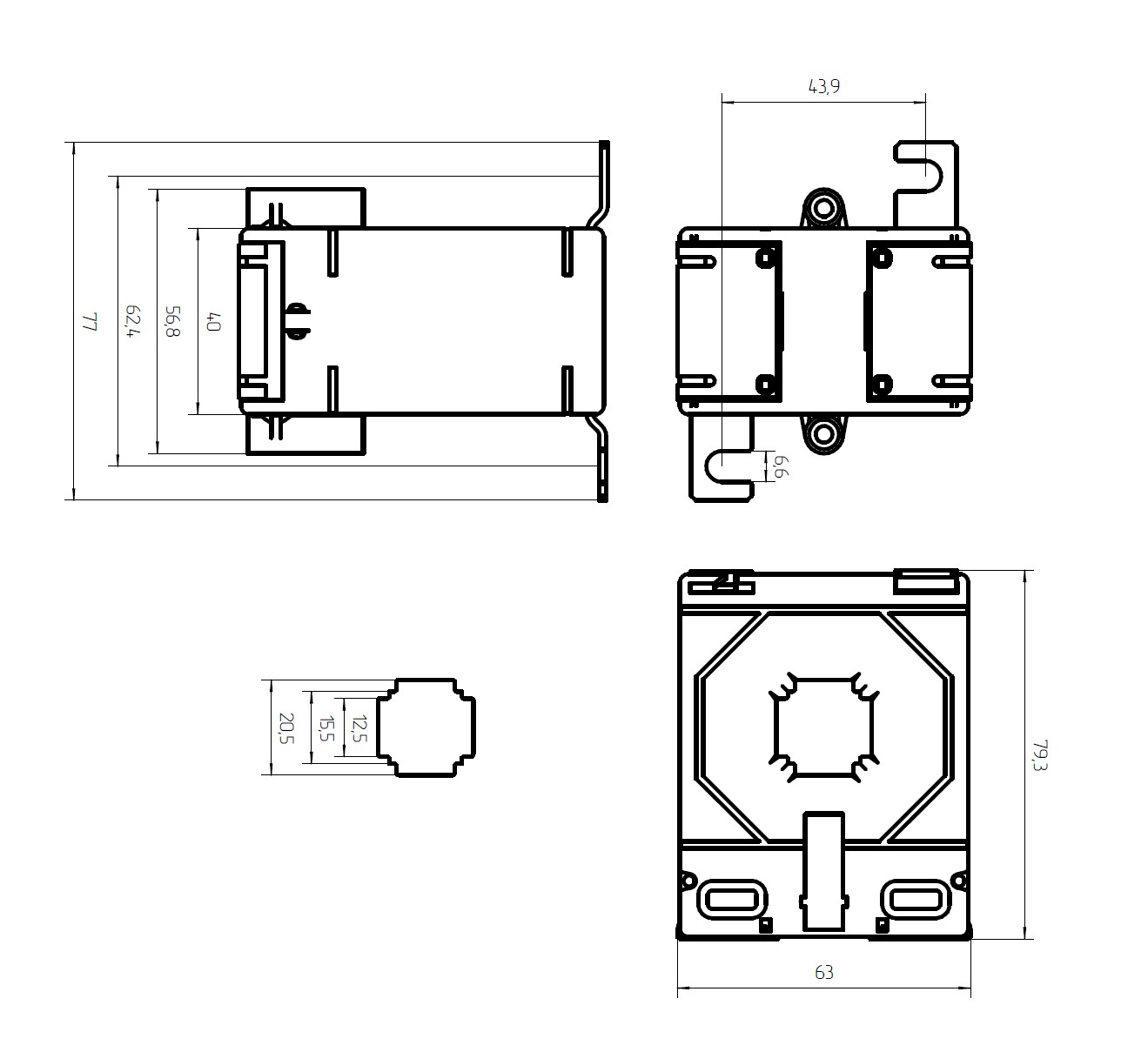

• Размер 20.5x12.5 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения.
• Номинальная изоляция 0.72 кВ, испытательное напряжение 3 кВ × 1 50 Гц: класс изоляции E обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+50 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Термический ток стойкости 60 In, динамическая стойкость 2.5 x Ith: сохраняет работоспособность при кратковременных перегрузках и токах короткого замыкания сети.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель VCTC621120Y05 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Соответствие стандартам IEC 61869-2, IEC/EN60044-1 подтверждает метрологическую надёжность устройства.

Область применения и монтаж

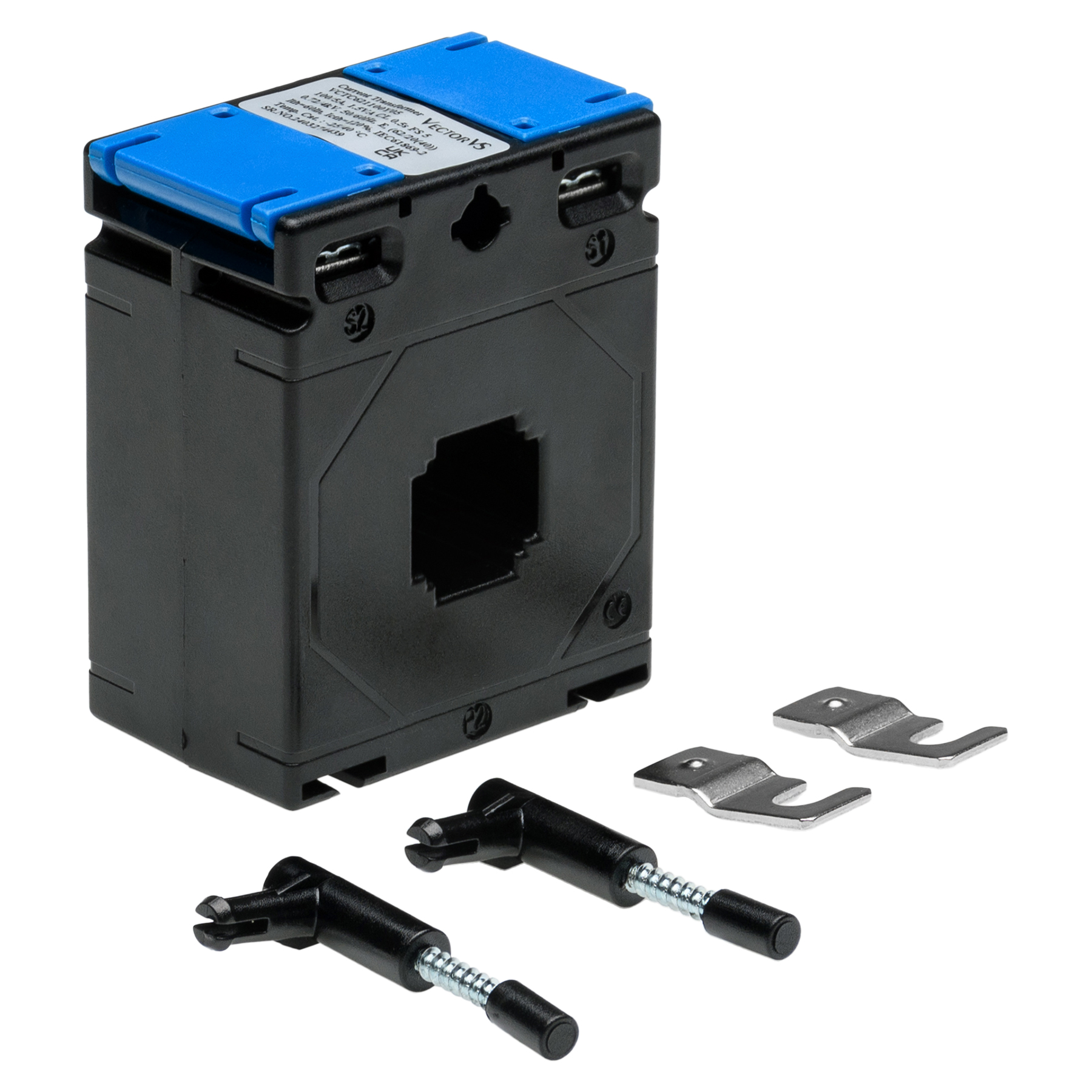

Компактная конструкция VCTC621120Y05 позволяет закрепить его на монтажную панель или на DIN-рейку. Устройство применяется в следующих задачах:

• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
