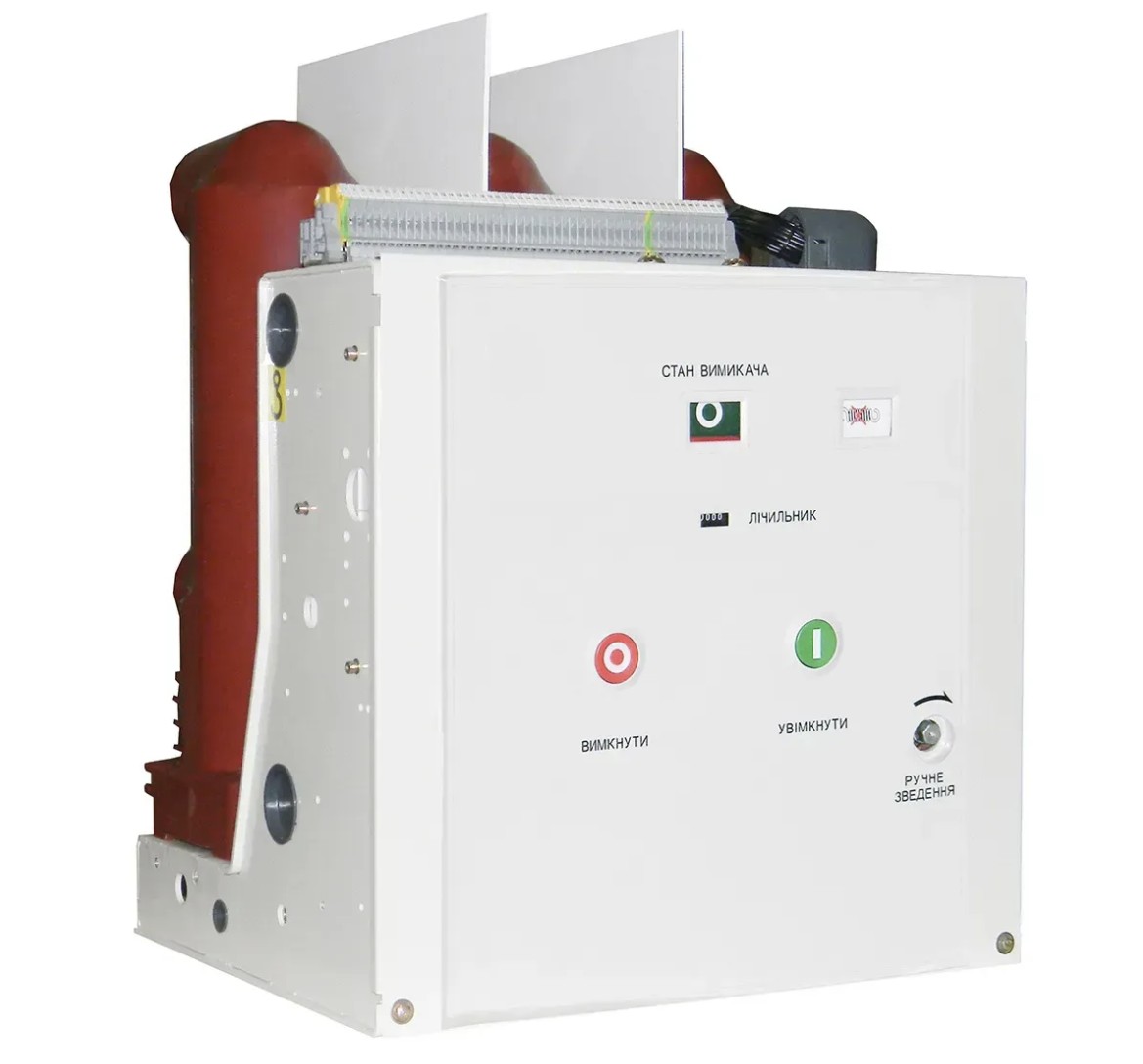

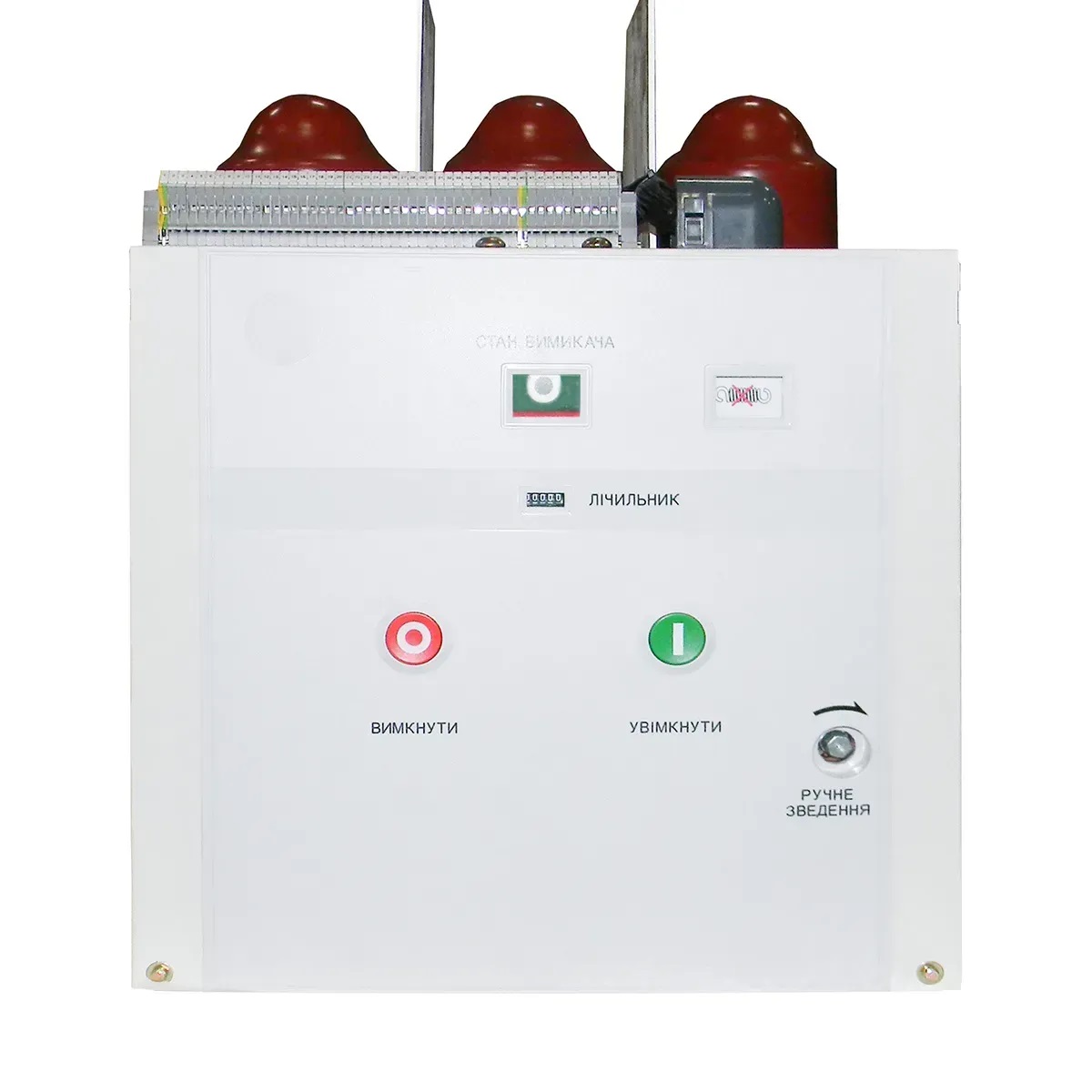

Вакуумный выключатель ВВ/ЕС-12-25/630 У2 150мм комплект 220В solid VS1 W 2SHT TB, ЕС

Вакуумный выключатель ВВ/ЕС-12-25/630 У2 150мм комплект 220В solid VS1 W 2SHT TB, ЕС

Код: ВВ/ЕС-12-25/630-3

Описание

Вакуумные выключатели серии ВВ/ЭС предназначены для коммутации электрических сетей переменного тока до 12 кВ. Это современное оборудование, обеспечивающее высокий уровень безопасности и эффективности работы электроустановок в промышленности, энергетике и коммунальном хозяйстве.

Основная функция вакуумного выключателя заключается в быстром разрыве электрической цепи при аварийных ситуациях – коротких замыканиях или перегрузках. Благодаря применению вакуумной дугогасительной камеры процесс гашения электрической дуги происходит практически мгновенно, что позволяет минимизировать повреждение оборудования и повысить общую надежность системы.

Вакуумные выключатели ВВ/ЕС используются в составе комплектных распределительных устройств (КРУ) и устанавливаются в трансформаторных подстанциях, электрощитовых и промышленных электроустановках. Они подходят как для новых объектов, так и модернизации существующих систем энергообеспечения.

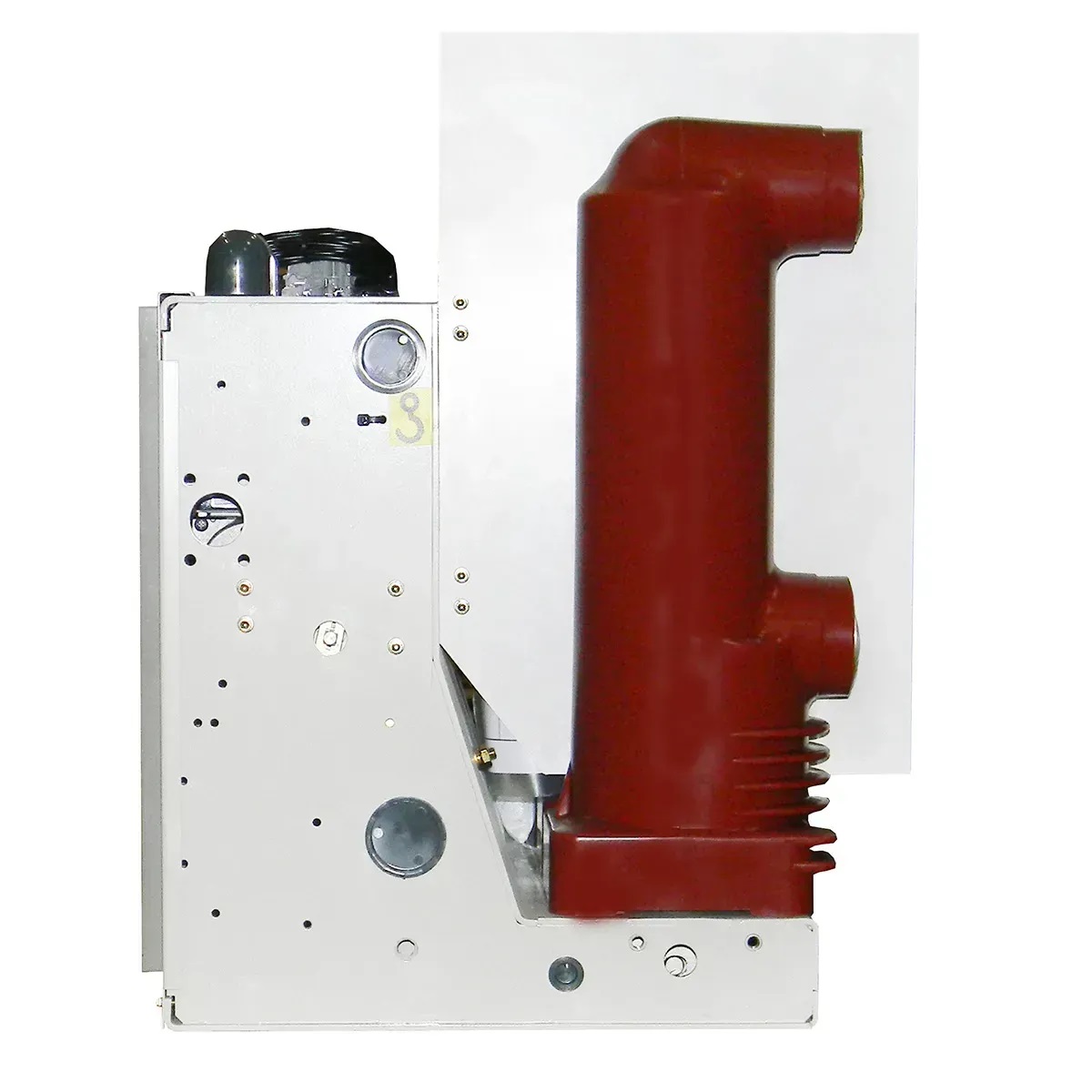

Конструкция выключателя разработана с учетом простоты монтажа и обслуживания. Выполнение полюсов может быть как литым – для повышенной механической прочности и устойчивости к воздействию внешних факторов, так и сборным – что упрощает ремонт и сервисное обслуживание.

Благодаря модульному строению выключатели ВВ/ЭС легко адаптируются под разные условия эксплуатации и требования заказчика. Надежный механизм коммутации гарантирует длительную работу оборудования без потери функциональности, а возможность комплектации вспомогательными контактами позволяет интегрировать устройство в современные автоматизированные системы управления.

Характеристики

Номинальный ток,А 630

Номинальный ток отключения, кА 25

Номинальное напряжение,кВ 12

Выдерживаемое напряжение промышленной частоты, кВ 42

Номинальное импульсное выдерживаемое напряжение, кВ 75

Номинальная частота, Гц 50

Рабочий режим О-0,3с-СО-180с-СО

Коммутационная износостойкость при номинальном токе к.з. количество циклов вкл/откл. 30(<31.5кА), 20 (40кА)

Механическая износостойкость, количество циклов вкл/откл. 20000/10000 (40кА)

Номинальное напряжение двигателя, AC220/110|DC220/110

Тип установки Стационарный

Номинальное напряжение источника питания устройства включения/выключения AC220V/110V|DC220V/110V

Вспомогательные контакты 8a8b/10a10b

Количество полюсов 3

Расстояние между полюсами, (мм) 150

Номинальный кратковременный выдерживаемый ток, кА 25/В течение 4 с

Тип разъема Клеммное подключение

Тип полюсов Литый полюс

Бренд Электросистемы Украины
