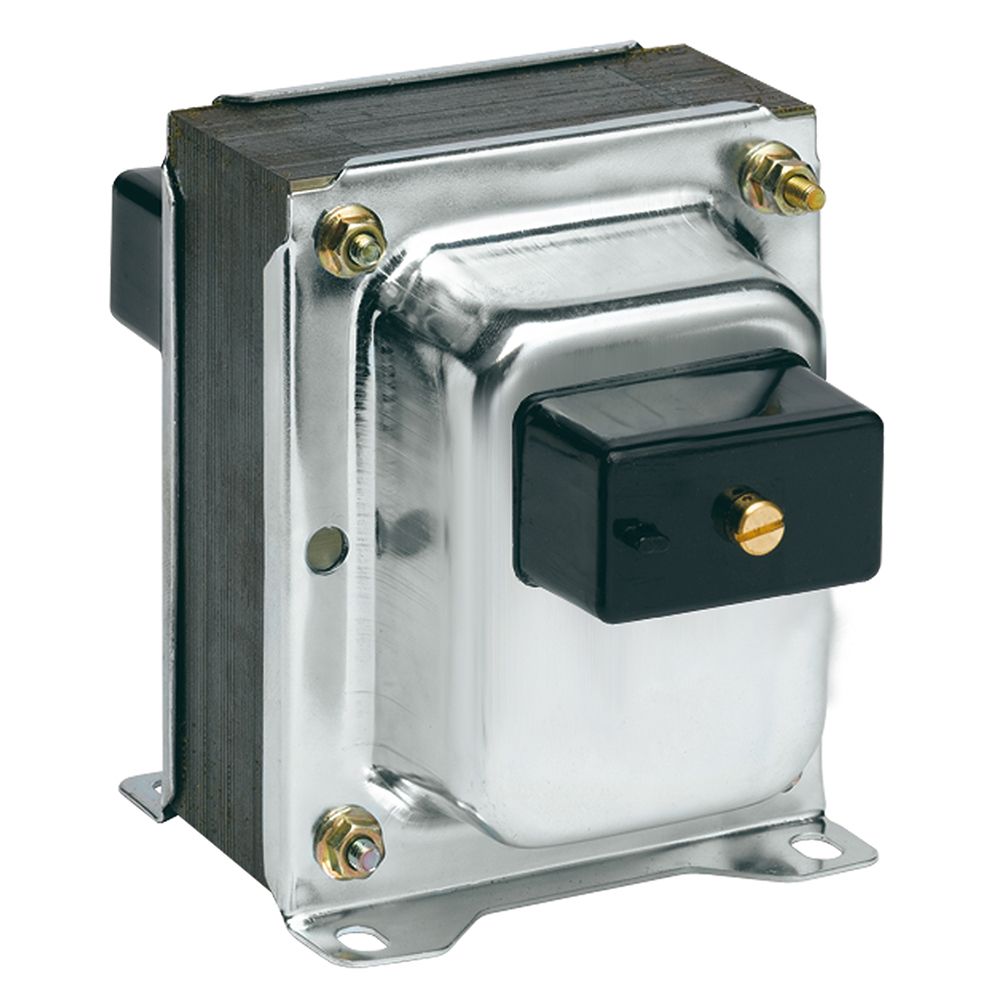

Однофазный измерительный трансформатор напряжения IME BTV6 TVVBC600C100S с первичным напряжением 600 В и вторичным напряжением 100 В предназначен для измерения и учёта напряжения в низковольтных и среднего класса сетях переменного тока. Прибор относится к классу точности 0,2 (2.5 VA).

Технические преимущества и конструктивные особенности TVVBC600C100S

• Коэффициент трансформации 600 В/100 В: приводит напряжение сети к стандартному уровню для измерительных приборов и реле.
• Класс точности 0,2 (2.5 VA): обеспечивает нормированную погрешность измерения напряжения.
• Габариты (ВхШхГ) 64x46x65 мм: компактное исполнение для установки в щите учёта.
• Масса 0.25 кг: не требует усиленного крепления при монтаже на DIN-рейку или монтажную панель.
• Степень защиты IP 20: корпус защищён от случайного контакта с токоведущими частями.
• Соответствие стандарту IEC 61869-3 / EN 61869-3: подтверждённые метрологические и конструктивные характеристики.

Точность измерения и безопасность эксплуатации

Как и любой трансформатор напряжения, TVVBC600C100S должен подключаться через первичные и вторичные предохранители: короткое замыкание во вторичной цепи опасно повышенным током в первичной обмотке и способно повредить трансформатор. Заземление вторичной обмотки согласно проектной схеме обязательно для безопасной эксплуатации и корректных показаний приборов.

Область применения и монтаж

Трансформатор TVVBC600C100S монтируется на DIN-рейку или монтажную панель щита учёта. Устройство применяется в следующих задачах:

• Релейной защите по напряжению на трансформаторных подстанциях.
• Щитах учёта коммерческих и промышленных объектов.
• Измерительных цепях счётчиков и приборов учёта электроэнергии.
