(TVVAC500C100) Трансформатор напряжения BTV3, Uвх=500В; Uвых=100В, 50/60Гц, 1ф (кл.1=6 VA), IME

(TVVAC500C100) Трансформатор напряжения BTV3, Uвх=500В; Uвых=100В, 50/60Гц, 1ф (кл.1=6 VA), IME

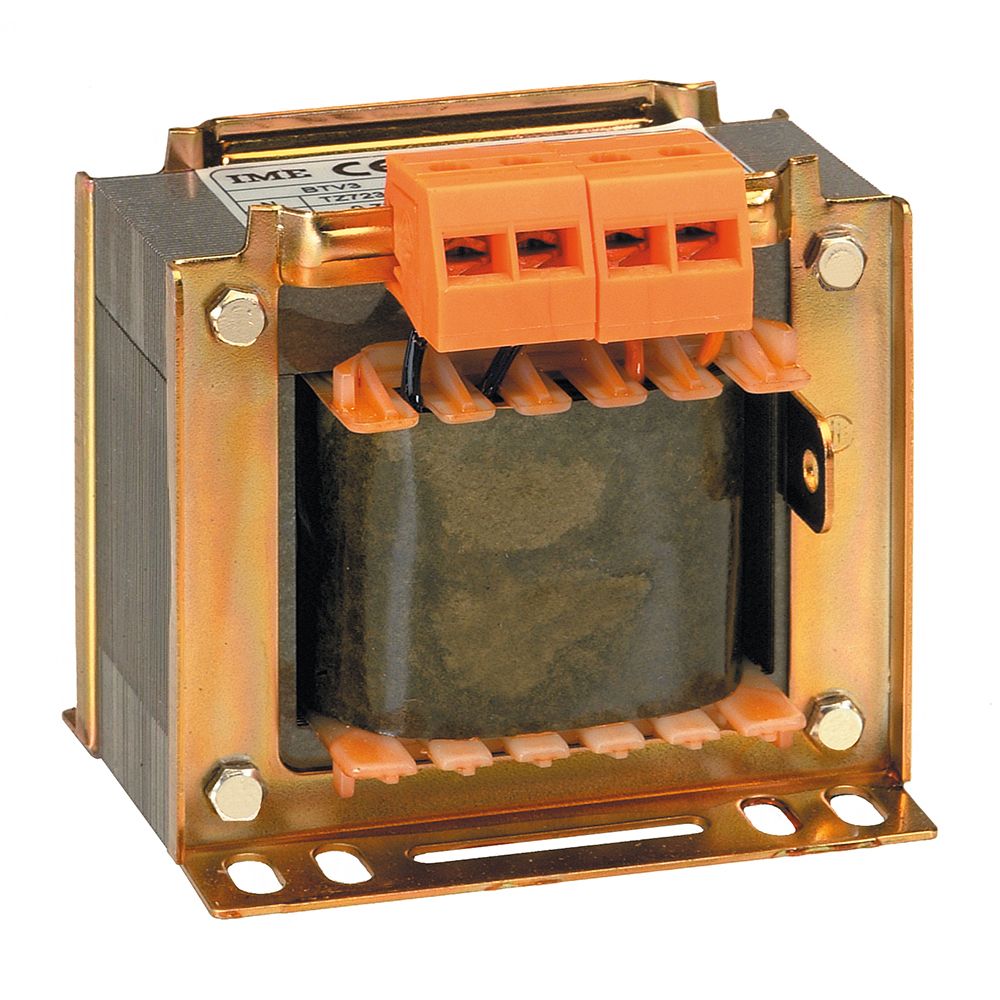

IME BTV3 TVVAC500C100 — трансформатор напряжения серии BTV3, понижающий 500 В до стандартных 100 В для подключения счётчиков, реле напряжения и измерительных приборов. Прибор относится к классу точности 1 (6 VA).

Технические преимущества и конструктивные особенности TVVAC500C100

• Коэффициент трансформации 500 В/100 В: приводит напряжение сети к стандартному уровню для измерительных приборов и реле.
• Класс точности 1 (6 VA): обеспечивает нормированную погрешность измерения напряжения.
• Габариты (ВхШхГ) 64x46x65 мм: компактное исполнение для установки в щите учёта.
• Масса 0.25 кг: не требует усиленного крепления при монтаже на DIN-рейку или монтажную панель.
• Степень защиты IP 20: корпус защищён от случайного контакта с токоведущими частями.
• Соответствие стандарту IEC 61869-3 / EN 61869-3: подтверждённые метрологические и конструктивные характеристики.

Точность измерения и безопасность эксплуатации

Как и любой трансформатор напряжения, TVVAC500C100 должен подключаться через первичные и вторичные предохранители: короткое замыкание во вторичной цепи опасно повышенным током в первичной обмотке и способно повредить трансформатор. Заземление вторичной обмотки согласно проектной схеме обязательно для безопасной эксплуатации и корректных показаний приборов.

Область применения и монтаж

Трансформатор TVVAC500C100 монтируется на DIN-рейку или монтажную панель щита учёта. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков и приборов учёта электроэнергии.
• Устройствах контроля и сигнализации уровня напряжения сети.
• Релейной защите по напряжению на трансформаторных подстанциях.
