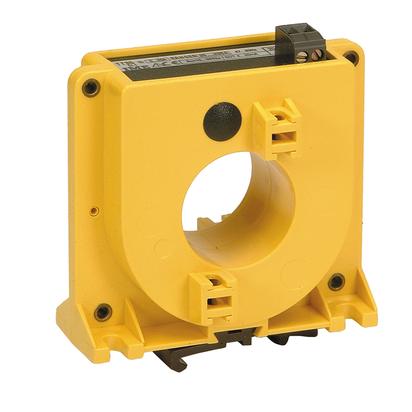

(TT1AB152A) Трансформатор тока с преобразователем ТТ35 15/135А d=35 мм 4-20mA 10...34 Vdc, IME

(TT1AB152A) Трансформатор тока с преобразователем ТТ35 15/135А d=35 мм 4-20mA 10...34 Vdc, IME

Модель TT1AB152A серии IME TT35 обеспечивает трансформацию первичного тока в соотношении 15/135 А и используется для технического учёта электроэнергии и подключения щитовых приборов. Встроенный преобразователь формирует унифицированный выходной сигнал 4–20 мА при питании 10…34 В DC, что позволяет напрямую подключать трансформатор к ПЛК и SCADA-системам без дополнительных модулей ввода.

Технические преимущества и конструктивные особенности TT1AB152A

• Коэффициент трансформации 15/135 А: номинальный вторичный ток 135 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Размер окна Ø35 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Метрологическая точность TT1AB152A обеспечивается заводской калибровкой измерительного тракта и преобразователя. Питание преобразователя должно соответствовать паспортному диапазону, а выходную цепь 4–20 мА рекомендуется прокладывать экранированным кабелем отдельно от силовых линий для исключения наводок.

Область применения и монтаж

Трансформатор TT1AB152A устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
• Трансформаторных подстанциях и вводно-распределительных устройствах.
