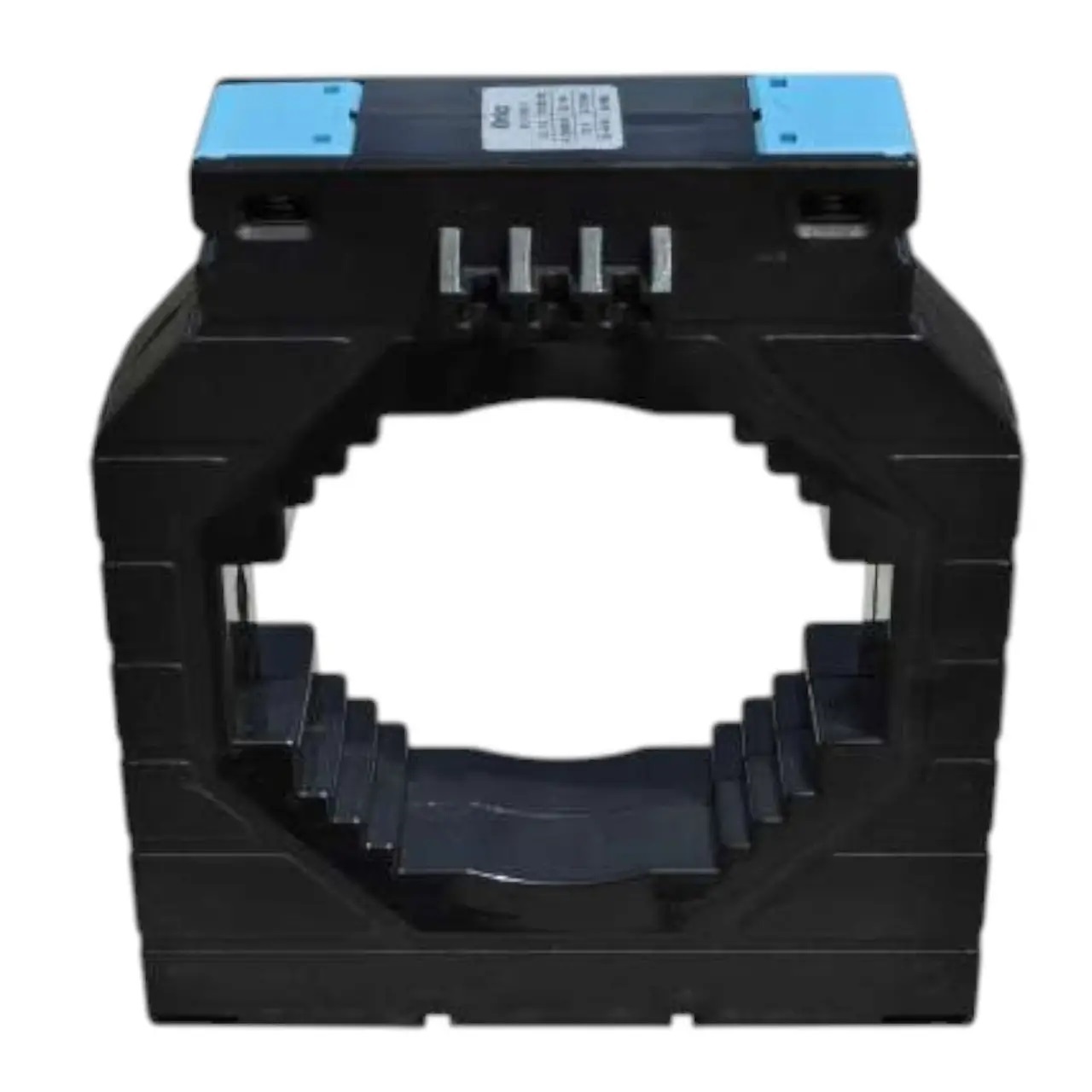

(TK10020005312-O) Трансформатор тока оконного типа 2000/5A, (кл.0,5S=30VА), 101х31мм, ONKA Elektrik

(TK10020005312-O) Трансформатор тока оконного типа 2000/5A, (кл.0,5S=30VА), 101х31мм, ONKA Elektrik

ONKA Elektrik TK10020005312-O — трансформатор тока оконного типа с коэффициентом трансформации 2000/5 А, применяемый для учёта в расширенном диапазоне токов, включая малые нагрузки сети. Класс точности 0,5S (30 ВА).

Технические преимущества и конструктивные особенности TK10020005312-O

• Коэффициент трансформации 2000/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными счётчиками и щитовыми приборами.
• Класс точности 0,5S (30 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Типоразмер 101x31: позволяет установить трансформатор на проводник или шину соответствующего сечения.
• Максимальное напряжение сети 0,72 кВ, испытательное напряжение 3 кВ (1 минута): обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+85 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Термическая стойкость Ith = 60 In, динамическая стойкость Id = 1 In: сохраняет работоспособность при кратковременных перегрузках и токах короткого замыкания сети.

Точность измерения и безопасность эксплуатации

Корпус TK10020005312-O рассчитан на длительную эксплуатацию без потери метрологических характеристик в диапазоне -25...+85 °C. При эксплуатации важно соблюдать общее правило для трансформаторов тока: вторичная обмотка должна быть замкнута на измерительный прибор или закорочена — работа с разомкнутой вторичной цепью недопустима и опасна для персонала и оборудования.

Область применения и монтаж

Трансформатор TK10020005312-O устанавливается на кабель или шину, пропущенную через окно сердечника, без необходимости разрыва силовой цепи. Устройство применяется в следующих задачах:

• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
