(TAT084200X05) Трансформатор тока TAT084 под шину 84х34, 200/5А (0.5=2VA), Frer

(TAT084200X05) Трансформатор тока TAT084 под шину 84х34, 200/5А (0.5=2VA), Frer

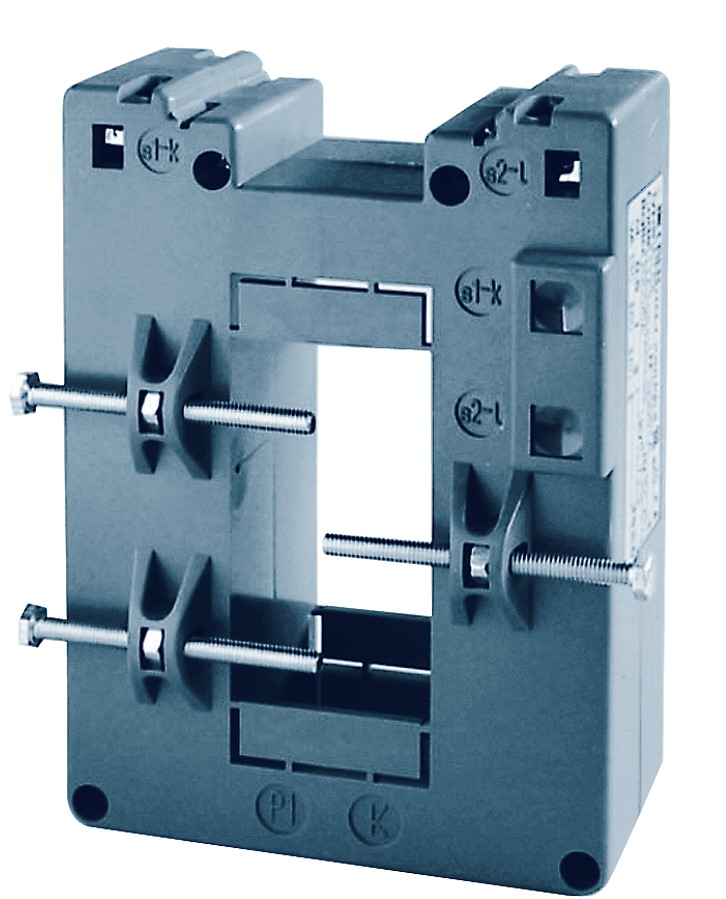

Frer TAT084 TAT084200X05 — измерительный трансформатор тока с коэффициентом трансформации 200/5 А, применяемый для технического и коммерческого учёта электроэнергии в распределительных щитах. Класс точности 0.5. Исполнение — проходной.

Технические преимущества и конструктивные особенности TAT084200X05

• Коэффициент трансформации 200/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными счётчиками и щитовыми приборами.
• Класс точности 0.5: гарантирует нормированную погрешность измерения в пределах, установленных производителем.

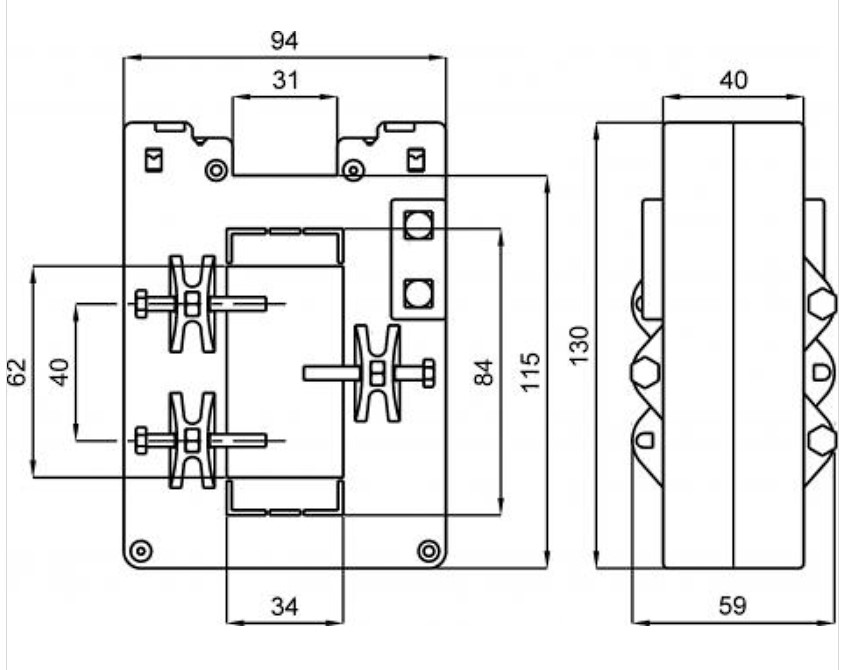

• Размер 84x34 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения.
• Номинальная изоляция 0.72 кВ, испытательное напряжение 3 кВ × 1 50 Гц: класс изоляции E обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+50 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Термический ток стойкости 80 In, динамическая стойкость 2.5 x Ith: сохраняет работоспособность при кратковременных перегрузках и токах короткого замыкания сети.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TAT084200X05 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Соответствие стандартам IEC/EN 61869-1, IEC/EN 61869-2 подтверждает метрологическую надёжность устройства.

Область применения и монтаж

Компактная конструкция TAT084200X05 позволяет закрепить его непосредственно на проводнике или шине. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
• Щитах учёта промышленных и коммерческих объектов.
