Измерительный трансформатор тока Frer TAT061 TAT061400X05 с коэффициентом трансформации 400/5 А предназначен для технического и коммерческого учёта электроэнергии в распределительных щитах. Класс точности 0.5. Исполнение — проходной.

Технические преимущества и конструктивные особенности TAT061400X05

• Коэффициент трансформации 400/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными счётчиками и щитовыми приборами.
• Класс точности 0.5: гарантирует нормированную погрешность измерения в пределах, установленных производителем.

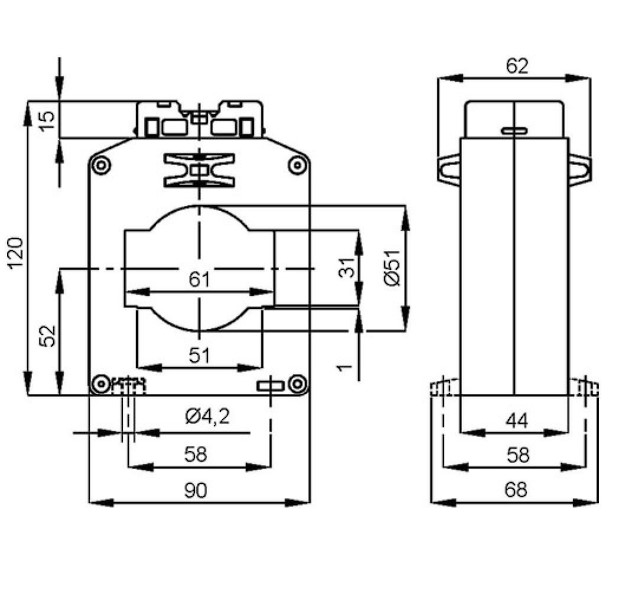

• Размер 61x31 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения.
• Номинальная изоляция 0.72 кВ, испытательное напряжение 3 кВ × 1 50 Гц: класс изоляции E обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+50 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Термический ток стойкости 60 In, динамическая стойкость 2.5 x Ith: сохраняет работоспособность при кратковременных перегрузках и токах короткого замыкания сети.

Точность измерения и безопасность эксплуатации

Корпус TAT061400X05 рассчитан на длительную эксплуатацию без потери метрологических характеристик (хранение -40...+80 °C). При эксплуатации важно соблюдать общее правило для трансформаторов тока: вторичная обмотка должна быть замкнута на измерительный прибор или закорочена — работа с разомкнутой вторичной цепью недопустима и опасна для персонала и оборудования.

Область применения и монтаж

Трансформатор TAT061400X05 устанавливается на монтажную панель без дополнительного крепежа. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
• Щитах учёта промышленных и коммерческих объектов.
