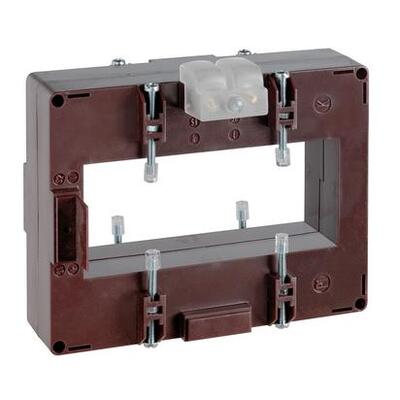

(TASS50D2503SE) Трансформатор тока TAS127B 54x127 (127x54) 2500/5А высокот.бок.подк.(кл.0,5S=10 ВА), IME

(TASS50D2503SE) Трансформатор тока TAS127B 54x127 (127x54) 2500/5А высокот.бок.подк.(кл.0,5S=10 ВА), IME

Модель TASS50D2503SE серии IME TAS127B обеспечивает трансформацию первичного тока в соотношении 2500/5 А и используется для учёта в расширенном диапазоне токов, включая малые нагрузки сети. Прибор относится к классу точности 0,5S (10 ВА).

Технические преимущества и конструктивные особенности TASS50D2503SE

• Коэффициент трансформации 2500/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5S (10 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 127×54 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Самозатухающий корпус: изготовлен из трудногорючего материала, устойчивого к возгоранию при аварийных режимах сети.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TASS50D2503SE нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Трансформатор TASS50D2503SE устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
