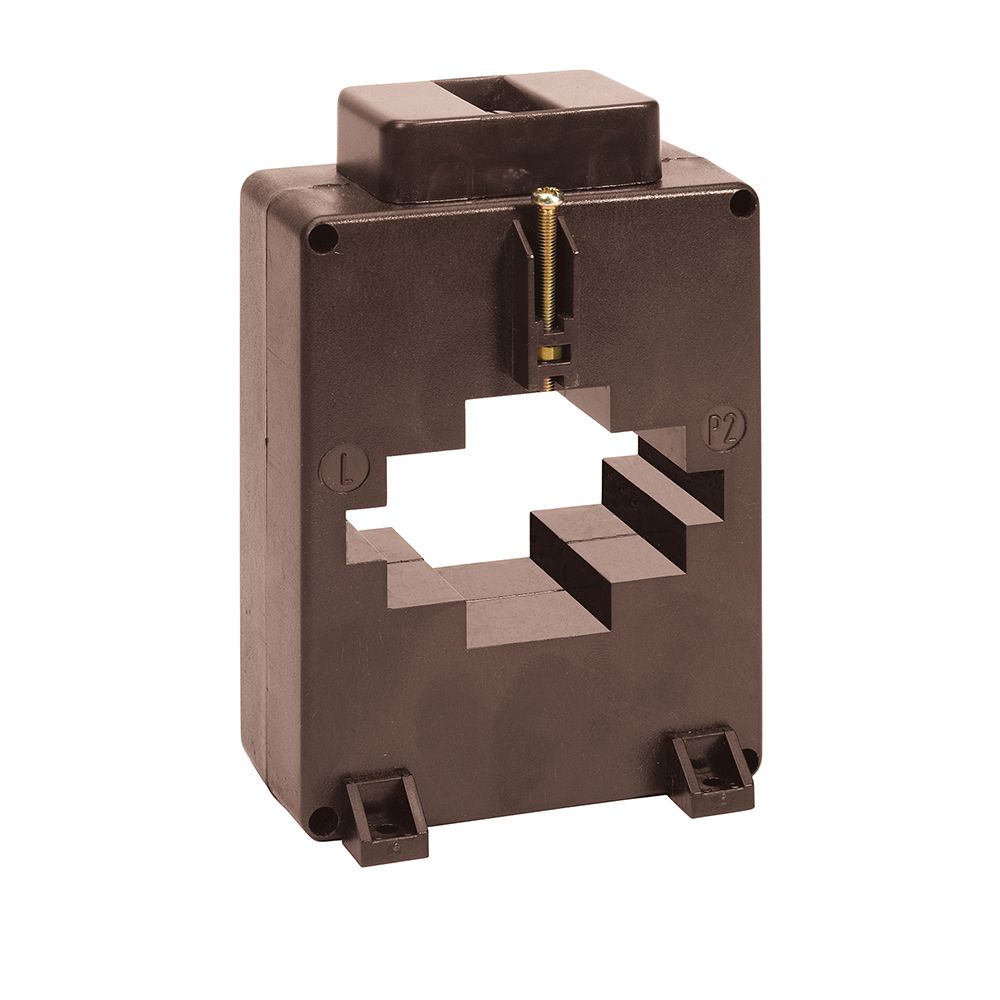

(TASN50D100) Трансформатор тока TAS81 81x11 (64х31) 1000/5А (кл.0,5=6 ВА), IME

(TASN50D100) Трансформатор тока TAS81 81x11 (64х31) 1000/5А (кл.0,5=6 ВА), IME

Модель TASN50D100 серии IME TAS81 обеспечивает трансформацию первичного тока в соотношении 1000/5 А и используется для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (6 ВА).

Технические преимущества и конструктивные особенности TASN50D100

• Коэффициент трансформации 1000/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (6 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 81×11 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Корпус TASN50D100 выполнен из трудногорючего самозатухающего материала и рассчитан на длительную работу без потери метрологических характеристик. При эксплуатации важно соблюдать общее правило для трансформаторов тока: вторичная обмотка должна быть замкнута на измерительный прибор или закорочена — работа с разомкнутой вторичной цепью недопустима и опасна для персонала и оборудования.

Область применения и монтаж

Трансформатор TASN50D100 устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
